Aukštos ir vidutinės įtampos elektros sistemose saugumas užtikrinamas ne tik izoliacija ir apsauginiais įtaisais. Didelė dalis elektros saugos priklauso nuo mechaninio skirtingų komponentų koordinavimo, neleidžiančio operatoriams atlikti neteisingų perjungimų.
TheĮžeminimo jungiklio veikimo mechanizmo blokavimo įtaisasyra vienas iš šių svarbių saugos komponentų. Jis skirtas valdyti veikimo seką tarp įžeminimo jungiklio ir kitos perjungimo įrangos, padedant išvengti pavojingų operacijų, tokių kaip įžeminimo jungiklio uždarymas, kai grandinė vis dar yra įtampa.
Nors šis įrenginys dažniausiai yra paslėptas skirstomuosiuose įrenginiuose, jis atlieka svarbų vaidmenį užtikrinant patikimą veikimą ir apsaugant tiek įrangą, tiek personalą.
A Įžeminimo jungiklio veikimo mechanizmo blokavimo įtaisasyra mechaninis arba elektromechaninis saugos mechanizmas, sumontuotas skirstomųjų įrenginių sistemose, skirtas koordinuoti:
Įžeminimo jungikliai
Grandinės pertraukikliai
Apkrovos jungikliai
Atjunkite jungiklius
Spintelės durys ir prieigos skydai
Pagrindinis jo tikslas – užtikrinti, kad perjungimo operacijos vyktų pagal iš anksto nustatytą saugos seką.
Pavyzdžiui:
Įžeminimo jungiklis turi būti uždarytas tik atjungus pagrindinę grandinę.
Spintelės durys turi likti užrakintos, kai gali būti pavojinga įtampa.
Grandinės pertraukiklis neturėtų būti uždarytas, kai įžeminimo jungiklis yra nesaugioje padėtyje.
Sukurdamas fizinius apribojimus tarp veikimo mechanizmų, blokavimo įtaisas sumažina žmogaus veikimo klaidų galimybę.
Elektros įranga gali išlikti pavojinga net išjungus maitinimą. Liekamoji įtampa, neteisingos perjungimo sekos arba netikėtas įjungimas gali sukelti rimtų pavojų.
Patikima blokavimo sistema padeda išspręsti kelias įprastas problemas.
1. Apsaugo nuo neteisingų perjungimo operacijų
Sudėtingose elektros sistemose operatoriams gali tekti atlikti kelis perjungimo veiksmus.
Be blokavimo apsaugos gali būti atlikti neteisingi veiksmai:
Įžeminimo jungiklio uždarymas esant įtampai
Pertraukiklio veikimas nesaugiomis sąlygomis
Prieigos durelių atidarymas prieš baigiant įžeminimą
Blokavimo įtaisas veikia kaip mechaninis „taisyklės laikytojas“, leidžiantis tik saugias veikimo sekas.
2. Saugo elektros įrangą
Netinkamas perjungimas yra pavojingas ne tik žmonėms, bet ir gali sugadinti įrangą.
Galimos pasekmės:
Trumpieji jungimai
Lanko gedimai
Kontakto pažeidimas
Izoliacijos gedimas
Tinkamai suprojektuotas blokavimo mechanizmas padeda pailginti įrangos tarnavimo laiką, sumažindamas neįprastų operacijų skaičių.

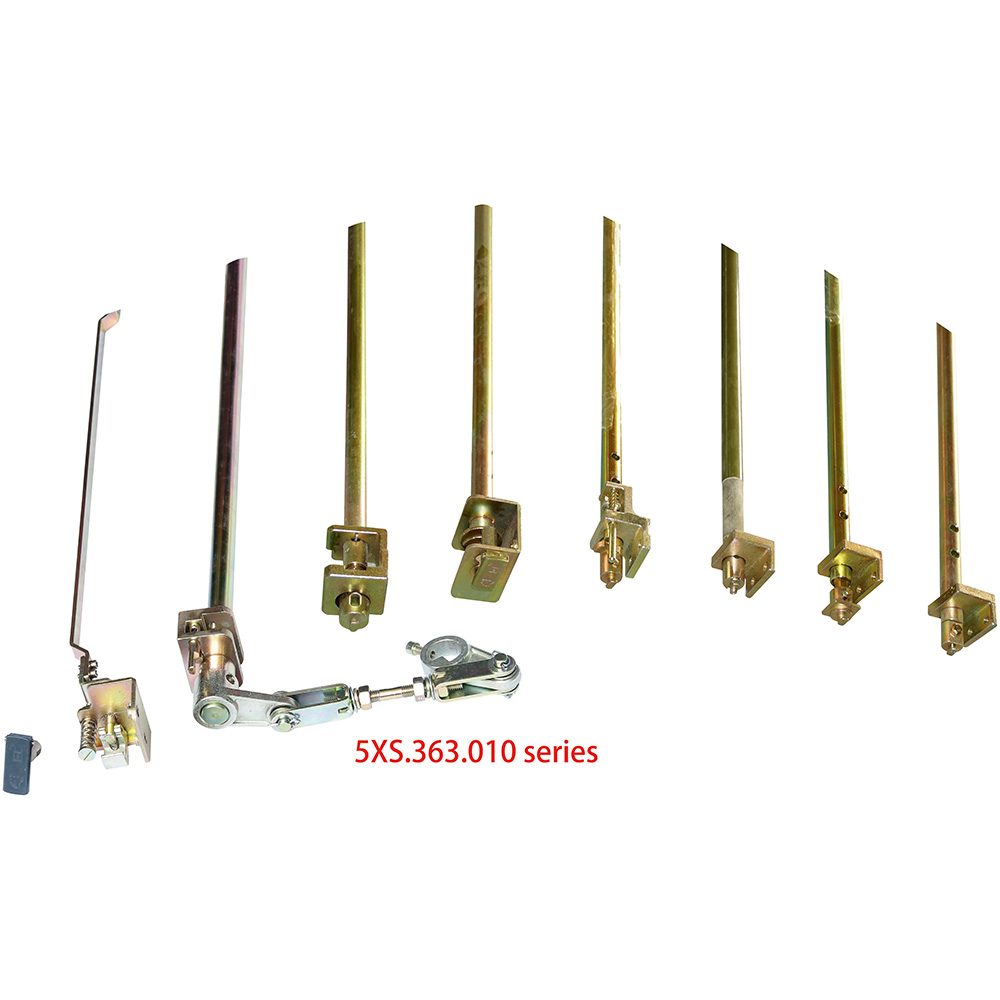

Darbo principas priklauso nuo skirstomojo įrenginio konstrukcijos, tačiau daugumoje sistemų naudojamas mechaninės padėties nustatymo ir fiksavimo konstrukcijų derinys.
Mechaninis blokavimas
Mechaninis blokavimas yra plačiai naudojamas dėl savo patikimumo.
Įprasti komponentai apima:
Užrakinimo plokštės
Velenai
Svirtys
Kumšteliniai mechanizmai
Pozicijos indikatoriai
Apriboti blokus
Kai vienas komponentas pasislenka į tam tikrą padėtį, kito komponento veikimas yra fiziškai apribotas.
Pavyzdžiui:
Atsidaro grandinės pertraukiklis.
Atjungimo jungiklis pasiekia izoliavimo padėtį.
Galimas įžeminimo jungiklio veikimas.
Įžeminimo jungiklis užsidaro.
Prieiga prie techninės priežiūros leidžiama.
Elektrinis blokavimas
Kai kurios sistemos taip pat naudoja elektrinius signalus ir jutiklius.
Komponentai gali būti:
Pagalbiniai kontaktai
Padėčių jungikliai
Valdymo relės
Stebėjimo moduliai
Prieš leisdama eksploatuoti valdymo sistema patikrina įrangos būseną.
Naudojant šiuolaikines automatikos technologijas, daugelis žmonių mano, kad elektroninės valdymo sistemos gali visiškai pakeisti mechaninę apsaugą.
Tačiau mechaninis blokavimas išlieka svarbus, nes jis nepriklauso nuo:
Programinės įrangos logika
Ryšių tinklai
Valdykite galios prieinamumą
Net ir nutrūkus elektros tiekimui, mechaninė fiksavimo konstrukcija gali toliau teikti fizinę apsaugą.
Daugelyje saugai svarbių elektros įrenginių mechaninio ir elektrinio blokavimo derinys suteikia papildomą apsaugą.
Vidutinės įtampos skirstomieji įrenginiai
Dažniausiai naudojamas:
Paskirstymo tinklai
Pramoninės elektros energijos sistemos
Pastotės
Gamyklos elektros patalpos
Pagrindiniai žiedo vienetai (RMU)
Kompaktiškoje paskirstymo įrangoje blokavimo įtaisai padeda koordinuoti:
Krovinio jungiklio veikimas
Įžeminimo jungiklio veikimas
Prieiga prie kabelių skyriaus
Metalu uždarytas skirstomasis įrenginys
Metalu dengtoms ir metalu uždarytoms sistemoms blokavimas užtikrina saugų veikimą tarp skirtingų skyrių.
Patikimas įžeminimo jungiklio veikimo mechanizmo blokavimo įrenginys turi atsižvelgti į keletą veiksnių.
Mechaninis stiprumas
Mechanizmas turi atlaikyti pakartotines operacijas be deformacijos ar gedimo.
Svarbūs veiksniai apima:
Medžiagos pasirinkimas
Veleno stiprumas
Užrakinimo tikslumas
Atsparumas dilimui
Veikimo tikslumas
Prietaisas turi teisingai aptikti jungiklių padėtis.
Blogas padėties nustatymo tikslumas gali sukelti:
Nepilnas užraktas
Netikras leidimas veikti
Mechaniniai trukdžiai
Tarnavimo laikas
Skirstomieji įrenginiai gali veikti daugelį metų, todėl blokuojami komponentai turi būti patvarūs.
Dizaino svarstymai apima:
Atsparumas korozijai
Tepimo reikalavimai
Veikimo dažnis
Aplinkos sąlygos
Skirtingiems komponentams gali būti naudojamos skirtingos medžiagos, priklausomai nuo jų funkcijos.
|
Komponentas |
Įprastos medžiagos |
|
Užrakinimo plokštės |
Nerūdijantis plienas, cinkuotas plienas |
|
Velenai |
Grūdintas plienas |
|
Spyruoklės |
Spyruoklinis plienas |
|
Korpuso dalys |
Plieno lydiniai arba inžineriniai plastikai |
Medžiagos pasirinkimas turi įtakos:
Mechaninis stiprumas
Atsparumas korozijai
Ilgalaikis patikimumas
Nors blokavimo sistemos skirtos ilgam tarnavimo laikui, vis tiek būtina reguliariai tikrinti.
Rekomenduojami patikrinimai apima:
Patikrinkite mechaninį judėjimą
Įsitikinkite, kad:
Velenai juda sklandžiai
Užraktai užsifiksuoja tinkamai
Neužstrigo jokia dalis
Patikrinkite susidėvėjusias dalis
Atkreipkite dėmesį į:
Spyruoklės
Smeigtukai
Judantys sąnariai
Laikykite komponentus švarius
Dulkės ir užterštumas gali turėti įtakos mechaniniam judėjimui, ypač lauke arba pramoninėje aplinkoje.
Įžeminimo jungiklio veikimo mechanizmo blokavimo įtaisas gali nebūti matoma elektros įrangos dalis, tačiau tai yra esminis saugos komponentas šiuolaikinėse skirstomųjų įrenginių sistemose.
Valdydamas ryšį tarp įžeminimo jungiklių, grandinės pertraukiklių ir prieigos mechanizmų, jis padeda išvengti pavojingų operacijų, apsaugoti elektros turtą ir pagerinti priežiūros saugą.
