Tvirtinimo serija

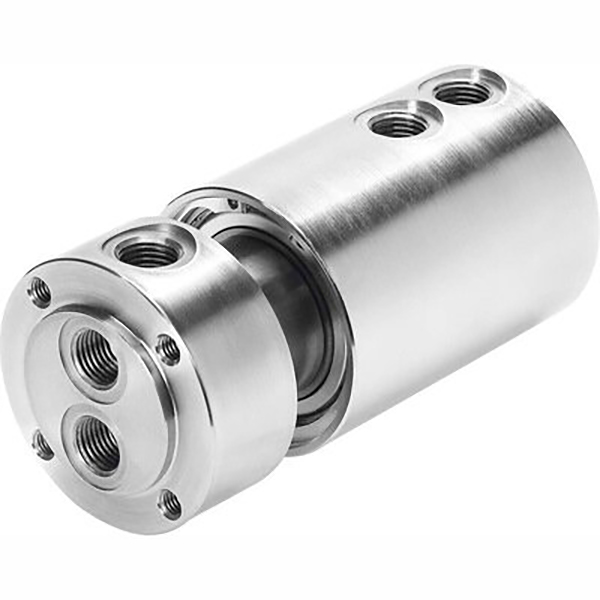

SOLIH GF serijos pneumatinė sukamoji jungtis, 360° besisukanti oro sukamoji jungtis automatizavimui. Vieno ir kelių kanalų versijos, vakuuminis / teigiamas dvejopo naudojimo 0,095–1,0 MPa, maks. 300 aps./min., Mažo sukimo momento tikslumo guolio sandariklis, aliuminio lydinio korpusas. Prievadai M5-G1/2, suderinami su vieno prisilietimo jungtimis. Idealiai tinka sukamiesiems stalams, indeksavimo plokštėms, robotų jungtims, besisukantiems įtaisams ir kelių grandinių sukamajam pneumatiniam valdymui.

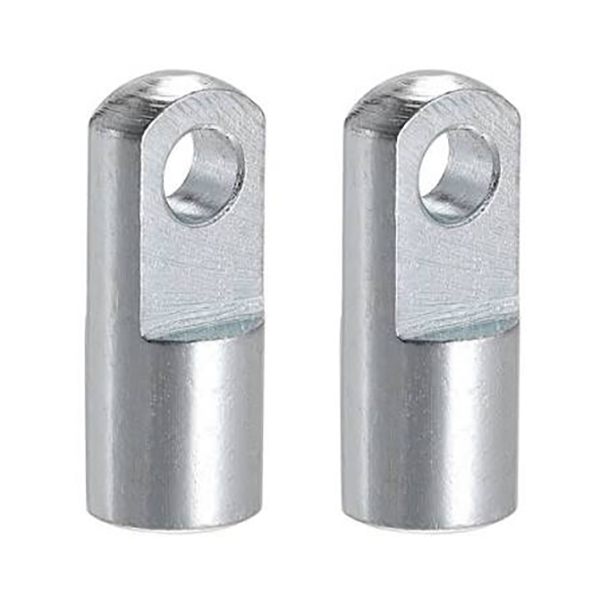

SOLH I tipo viengubo jungtis pneumatinio cilindro strypo galui, nebrangi U lankstinė jungtis su ±5° posūkiu. Anglies plieno / nerūdijančio plieno konstrukcija, vidinis sriegis M10 × 1,25 M36 × 2,0, atitinkantis 32–200 mm kiauryminius cilindrus, kaiščio skylė φ10–36 mm. Suderinamas su AirTAC / SMC / buitiniu vardų suteikimu (F M10 × 1.25I, I 32, CA2 40 I). Idealiai tinka stumiančioms apkrovoms, linijiniams kreiptuvams ir apvertimo mechanizmams.

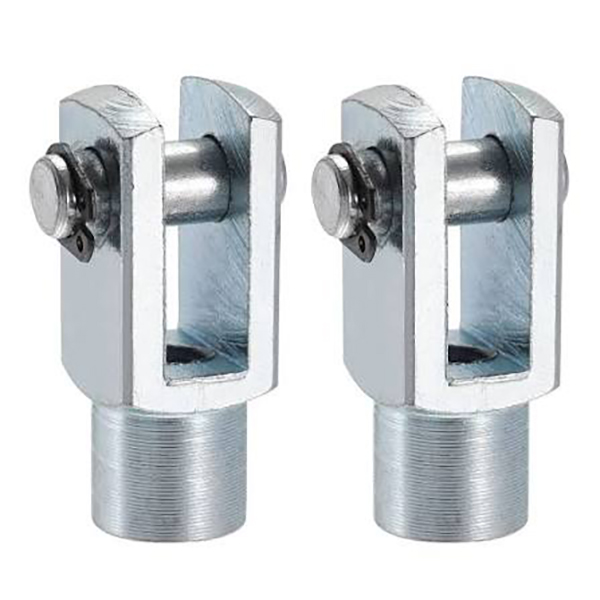

SOLH Y tipo dvigubo ausies lanko jungtis pneumatinio cilindro strypo galui, standartinė šakės jungtis keičiama SMC/AirTAC dalimis. Vidinis sriegis M10×1,25-M27×2, atitinkantis 32-125 mm kiaurymes, kaiščio skylė φ10-27 mm, ±5° vienos plokštumos pasukimas. Anglinis plienas, juodintas/cinkuotas arba nerūdijantis plienas. Idealiai tinka vienos ausies apkrovos antgaliams, turintiems didelę apkrovą stūmimo ir šarnyriniais mechanizmais.

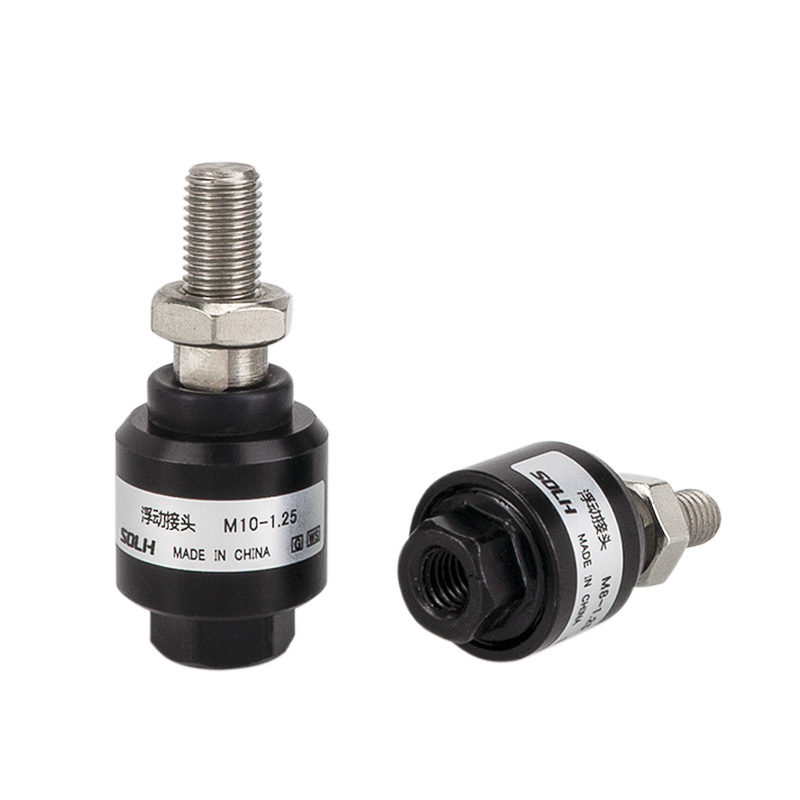

SOLH F tipo plūduriuojanti jungtis pneumatinio cilindro strypo galui, lanksti rutulinės galvutės kompensacinė jungtis. Sugeria ašinį/radialinį poslinkį (ašinis ±1,5 mm, kampas ±2°~±5°), pašalina šoninę jėgą ir apsaugo cilindrų sandariklius. Sriegiai M6 × 1,0-M20 × 1,5, atitinkantys 16-100 mm angas, anoduotas aliuminis arba 304 nerūdijančio plieno. Keičiamas su AirTAC F serija, SMC JAF/JAHF. Idealiai tinka presavimui, surinkimo linijoms ir ilgo eigos transportavimui.

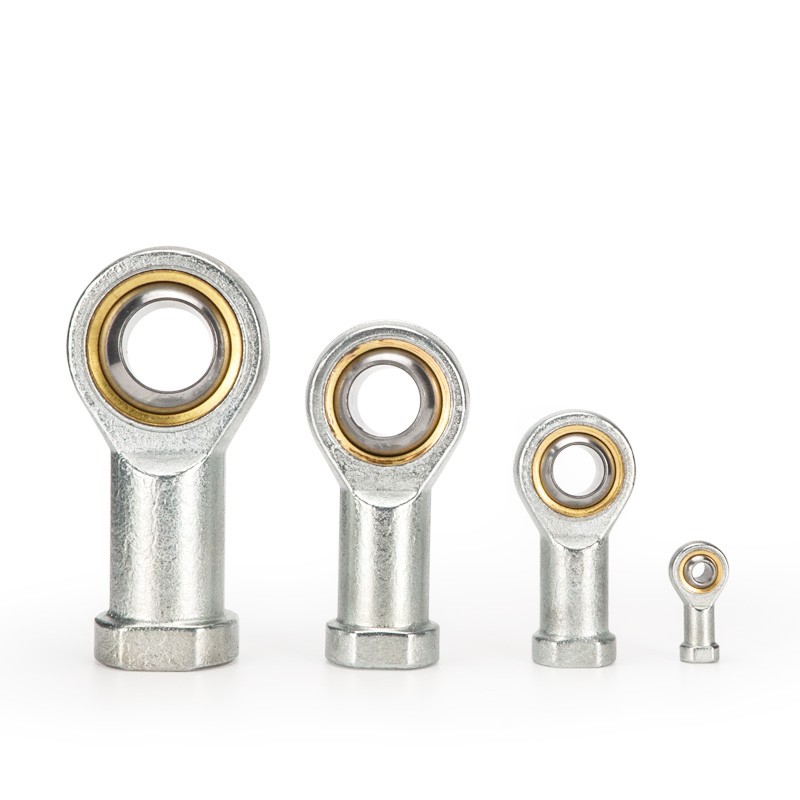

SOLH U tipo žuvies akies meškerės galo guolis pneumatiniam cilindriniam meškerykočio galui, 360° universali šarnyrinė jungtis su ±13°~±15° posūkiu. Kompensuoja iki 2 mm koaksialinį nuokrypį, pašalina šoninę jėgą ir apsaugo cilindrų sandariklius. Sriegiai M6 × 1,0–M27 × 2, atitinkantys 16–125 mm kiaurymes, guolis plienas / savaime tepantis varis / 304 nerūdijančio plieno variantai. AirTAC F-U ir SMC PHS keičiami. Idealiai tinka didelio greičio, ekscentriniams ir kelių kampų apkrovos mechanizmams.

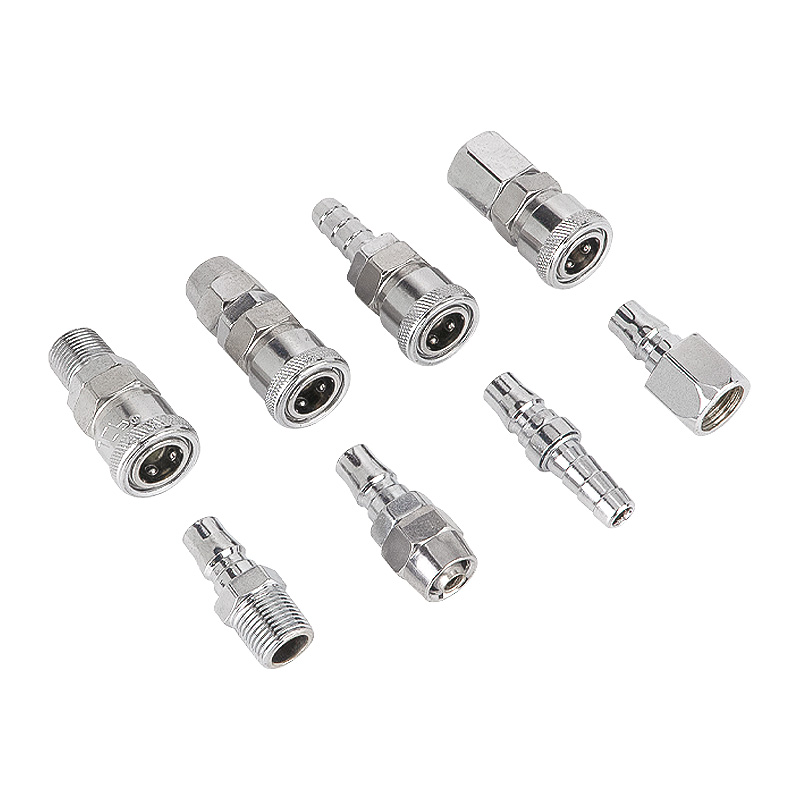

SOLH C tipo savaime užsifiksuojanti pneumatinė greitoji jungtis, plieninio rutulio savaime užsifiksuojanti konstrukcija, skirta valdyti viena ranka. NBR sandarinimas, darbinis slėgis 0-1,0 MPa. Nikeliuoto plieno / plastiko galimybės. PP10~PP40, PF/PH/SP/SM serijos, skirtos Φ4×6~Φ8×12 PU vamzdeliui ir G1/4, G3/8, G1/2 sriegiams. Kryžminis prekės ženklas keičiamas su SMC ir AirTAC. Plačiai naudojamas oro kompresoriams, pneumatiniams įrankiams ir vakuuminių generatorių pneumatinėms linijoms.

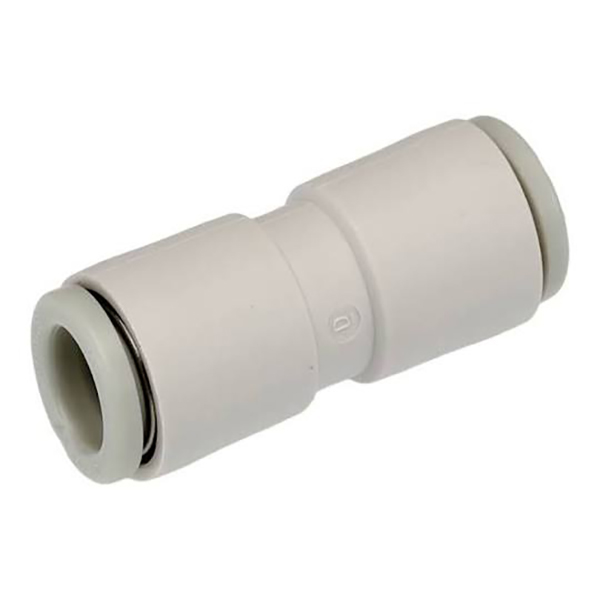

SOLH KQ2H vienu prisilietimu, tiesioginis įstūmimas, tiesioginis SMC KQ2H pakeitimas. POM korpusas, nikeliuotas žalvario sriegis, NBR sandariklis. Veikia suslėgtam orui iki 1,0 MPa ir vakuumui iki -95 kPa. Apima Φ2-Φ16 PU/PA vamzdelius, metrinius M & R kūginius sriegius, vienodo skersmens ir sumažinimo konfigūracijas. Idealiai tinka vakuuminiams generatoriams, mikro cilindrams ir uždariems automatiniams pneumatiniams vamzdynams.

SOLH KQ2F vienu paspaudimu tvirtinama jungtis, tiesioginis SMC KQ2F pakeitimas. Nikeliuotas žalvarinis korpusas, NBR sandariklis, veikia vakuuminiam (-0,1MPa) iki 1,0MPa suslėgtam orui. Vienas galas skirtas PU/PA/FEP/PFA vamzdžiui, vienas galas vidinis sriegis M5/Rc1/8~Rc1/2. Kompaktiška pasukama konstrukcija, skirta siauriems vamzdynams, plačiai naudojama solenoidiniuose vožtuvuose, cilindruose ir automatinėse vakuuminėse grandinėse.

SOLH KQ2S jungtis vienu paspaudimu, tiesioginis SMC KQ2S pakeitimas. Nikeliuotas žalvarinis korpusas, NBR sandariklis, veikia vakuuminiam (-0.1MPa) iki 1.0MPa suslėgtam orui. Vienas galas skirtas PU/PA vamzdžiui, išorinio sriegio galas su įgilintu vidiniu šešiabriauniu lizdu, leidžia priveržti šešiabriauniu veržliarakčiu ankštoje vietoje. Puikiai tinka kompaktiškoms vožtuvų saloms, didelio tankio pneumatiniams laidams ir vakuuminėms adsorbcijos sistemoms.
