Paprašykite bet kurio elektros inžinieriaus įvardyti svarbiausią žemos įtampos skirstomojo įrenginio dalį ir atsakymas greičiausiai bus grandinės pertraukiklis. Arba atjungimo jungiklis. Galbūt šynų sistema. Retai kas užsimena apie priedus. Tačiau patyrusios techninės priežiūros komandos žino kitokią realybę: skirstomųjų įrenginių sistema dažniau sugenda prie pagalbinio kontakto, gnybtų bloko, blokavimo mechanizmo ar indikatoriaus lemputės nei prie pagrindinio maitinimo kelio. Grandinės pertraukiklis gali būti skirstomojo įrenginio širdis, tačiau priedai yra nervų sistema.

Richgesupranta šį skirtumą. Kaip gamintojas sutelkė dėmesį įžemos įtampos skirstomųjų įrenginių priedai, įmonė gamina komponentus, kurie įgalina, stebi, apsaugo ir valdo pirminę įrangą – grandinės pertraukiklius, atjungiklius, šynas, saugiklius ir matavimo prietaisus – visa tai yra tvirtuose metaliniuose korpusuose. Šie priedai, veikiantys iki 1000 voltų įtampa, naudojami pramoninėse gamybos įmonėse, komerciniuose pastatuose, atsinaujinančios energijos įrenginiuose ir infrastruktūros projektuose, įskaitant oro uostus, geležinkelius ir vandens valymo įrenginius.Tačiau prieš nagrinėjant konkrečių priedų inžineriją, verta atsakyti į vieną klausimą: kodėl antriniai komponentai dažnai yra svarbesni už pirminius?

Paslėpti gedimo taškai žemos įtampos skirstomuosiuose įrenginiuose

Statistinė elektros paskirstymo gedimų analizė atskleidžia nuoseklų modelį. Pagrindiniai maitinimo komponentai – grandinės pertraukiklių kontaktai, šynų jungtys ir atjungimo mentės – sugenda nuspėjamais intervalais, atsižvelgiant į apkrovos ciklus ir aplinkos poveikį. Šiuos gedimus galima numatyti ir suplanuoti.

Priedai sugenda nenuspėjamai. Per anksti oksiduojantis pagalbinis kontaktas sukelia valdymo grandinės grįžtamąjį ryšį ir sustabdo procesą, net jei pagrindinis maitinimo kelias lieka nepažeistas. Dėl terminio ciklo atsipalaiduojantis gnybtų blokas sukuria pertrūkius ryšius, kurie priverčia techninės priežiūros komandas persekioti vaiduoklius. Mechaninis blokavimas, kuris suriša, neleidžia pertraukikliui užsidaryti ir išjungia visą tiektuvą.

Šie žemos įtampos skirstomųjų įrenginių priedai nėra pasirenkami papuošimai. Jie yra funkcinės būtinybės. Be tinkamų priedų pagrindinių komponentų negalima stebėti, valdyti ar koordinuoti.

Ką iš tikrųjų daro žemos įtampos skirstomųjų įrenginių priedai

Sąvoka „priedai“ sumažina jų svarbą. Tikslesnis apibūdinimas būtų „palaikymo sistemos“. Įprastame žemos įtampos skirstomųjų įrenginių komplekte priedai atlieka penkias skirtingas darbų kategorijas.

Stebėjimas ir indikacijos

Operatoriai turi žinoti kiekvienos grandinės būseną neatidarydami durelių ir nenuimdami dangčių. Šios kategorijos priedai apima:

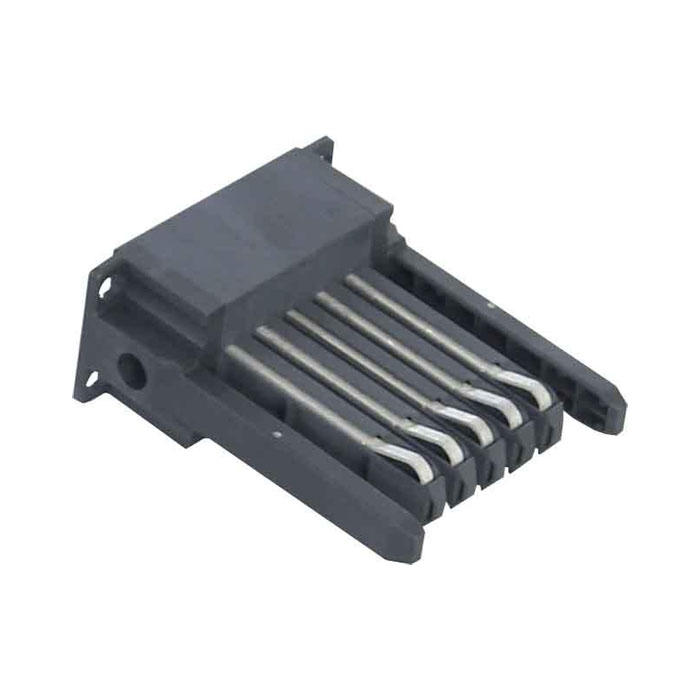

• Pagalbiniai kontaktai, kurie seka pagrindinių pertraukiklio kontaktų padėtį – atidaryta arba uždaryta, išjungta arba nustatyta iš naujo
• Indikacinės lemputės, rodančios maitinimo buvimą, pertraukiklio būseną arba aliarmo sąlygas
• Skaitikliai ir keitikliai, matuojantys įtampą, srovę, galią ir dažnį
• Ryšio moduliai, siunčiantys būsenos duomenis į pastato valdymo sistemas arba priežiūros valdymo ir duomenų rinkimo sistemas

Be šių žemos įtampos skirstomųjų įrenginių priedų operatorius negali matyti paskirstymo sistemos. Skirstomoji įranga tampa juoda dėže.

Valdymas ir blokavimas

Keli šaltiniai, maitinantys tą pačią magistralę, turi būti suderinti, kad būtų išvengta grįžtamojo tiekimo arba lygiagrečio veikimo. Priedai, leidžiantys valdyti, apima:

• Šunto išjungimai, kurie nuotoliniu būdu atidaro pertraukiklį iš valdymo pulto arba avarinio sustabdymo grandinės
• Nepakankama įtampa išjungia, kurios išjungia pertraukiklį, kai maitinimo įtampa nukrenta žemiau slenksčio
• Raktų užraktai, kurie mechaniškai apsaugo nuo prieštaringų operacijų, pavyzdžiui, neleidžia užsidaryti generatoriaus pertraukikliui, kai uždarytas komunalinių paslaugų pertraukiklis
• Variklių operatoriai, kurie atidaro arba uždaro pertraukiklius valdydami variklį, o ne rankomis

Šiosžemos įtampos skirstomųjų įrenginių priedairankiniu būdu valdomą įrenginį paversti integruota apsaugos ir valdymo sistema.

Prisijungimas ir nutraukimas

Maitinimas negali tekėti per netinkamai prijungtus komponentus. Nutraukimo priedai apima:

• Valdymo laidų gnybtų blokai, išdėstyti identifikavimui ir prieigai
• Kabelių antgaliai ir jungtys, pritaikytos tam tikriems laidų tipams ir srovėms
• Šynų jungtys ir jungtys, skirtos šiluminiam plėtimuisi be atsipalaidavimo

Netinkami žemos įtampos skirstomųjų įrenginių priedai jungčių vietose generuoja šilumą, kuri pagreitina izoliacijos senėjimą ir galiausiai sukelia gedimą.

Mechaninė parama ir padėties nustatymas

Komponentai turi likti ten, kur jie yra. Mechaniniai priedai apima:

• Tvirtinimo kronšteinai ir bėgiai grandinės pertraukikliams ir kitiems įrenginiams
• Durų užraktai, neleidžiantys atidaryti, kai įjungtas pertraukiklis
• Rankenos mechanizmai ir jungtys, kurios perduoda operatoriaus judesį pertraukiklio mechanizmams

Šie žemos įtampos skirstomųjų įrenginių priedai atrodo elementarūs, kol sugenda – tada visas mazgas tampa nesaugus arba neveikiantis.

Aplinkos apsauga

Dulkėtoje, drėgnoje ar korozinėje aplinkoje sumontuotiems skirstomiesiems įrenginiams reikalingi sandarinimo ir filtravimo priedai:

• Tarpinės ir sandarikliai gaubtų durims
• Ventiliacijos angų filtrai
• Patalpų šildytuvai, kad būtų išvengta kondensacijos
• Drėgmės indikatoriai

Šio tipo žemos įtampos skirstomųjų įrenginių priedų kaina yra minimali, palyginti su su korozija susijusio gedimo kaina.

Saugos funkcijos, integruotos į priedų dizainą

Šiuolaikiniuose žemos įtampos skirstomuosiuose įrenginiuose yra saugos funkcijų, kurios priklauso nuo priedų. Tai nėra priedai; jie yra neatsiejami nuo reikalavimų laikymosi ir personalo apsaugos.

Apsauga nuo lanko blykstėsreikalauja, kad skirstomojo įrenginio gaubtas turėtų arba nukreiptų lanko energiją. Durų skląsčiai, apžvalgos langai ir slėgio mažinimo plokštės – visi priedai – nustato, ar lanko blyksnis sužaloja operatorių, ar lieka uždaras.

Apsauga nuo perkrovosreikalauja, kad išjungimo blokas, esantis grandinės pertraukiklyje, gautų tikslius srovės signalus. Srovės transformatoriai ir įtampos transformatoriai yra priedai, tačiau jų tikslumas lemia, ar pertraukiklis suveikia esant numatytam perkrovos lygiui, ar leidžia sugadinti įrangą.

Trumpojo jungimo pertraukimasreikalauja, kad pertraukiklio kontaktai atsidarytų greitai ir visiškai. Veikimo mechanizmas, įskaitant spyruokles, jungtis ir skląsčius, yra priedų sistema. Jo būklė lemia, ar pertraukiklis pašalina gedimą, ar sprogsta.

Dėl šių priežasčių žemos įtampos skirstomųjų įrenginių priedų nustatymas tokiu pat kokybės lygiu kaip ir pagrindiniai komponentai nėra konservatyvi inžinerija. Tai standartinė praktika.

Moduliškumas ir lankstumas: priedais pagrįsti privalumai

Vienas iš dažniausiai minimų žemos įtampos skirstomųjų įrenginių privalumų yra moduliškumas. Šis moduliškumas egzistuoja, nes priedai yra skirti pridėti, pašalinti arba pakeisti nepažeidžiant pagrindinės maitinimo magistralės.

Įrenginys, kuris prideda naują gamybos liniją, gali į esamą skirstomųjų įrenginių seriją įdėti papildomą tiekimo pertraukiklį. Procesui reikalingi tvirtinimo kronšteinai (priedas), šynų smeigės (priedas), valdymo laidų gnybtų blokai (priedas) ir durų rankenos (priedas). Pagrindinė šyna ir esami pertraukikliai lieka nepaliesti.

Panašiai, norint atnaujinti iš rankinio valdymo į nuotolinį valdymą, reikia pridėti variklio operatorių (priedas) ir ryšio modulį (priedas). Pats pertraukiklis – brangus pagrindinis komponentas – lieka vietoje.

Šis lankstumas nėra atsitiktinis. Žemos įtampos skirstomųjų įrenginių priedai yra sukurti pagal standartinius matmenis ir sąsajas, todėl galima konfigūruoti maišymo ir suderinimo funkciją. Richge produktų asortimentas palaiko tokį moduliškumą įvairiuose formos veiksniuose.

Energijos valdymas per priedų integravimą

Energijos vartojimo efektyvumo savybės žemos įtampos skirstomuosiuose įrenginiuose visiškai priklauso nuo priedų. Pagrindinis grandinės pertraukiklis teka srovę, bet jos nematuoja ir nevaldo. Energijos valdymas vyksta naudojant papildomus įrenginius:

• Galios matuokliai, kurie atrenka įtampos ir srovės bangų formas, kad apskaičiuotų tikrąją galią, reaktyviąją galią, galios koeficientą ir harmoninį iškraipymą
• Srovės transformatoriai, kurie sumažina pirminę srovę iki saugaus skaitiklio įvestims lygio
• Ryšio šliuzai, kurie kaupia duomenis iš kelių tiektuvų ir perduoda juos į energijos valdymo programinę įrangą
• Kontaktorių ritės ir valdymo relės, leidžiančios sumažinti apkrovą didžiausio paklausos laikotarpiais

Be šių žemos įtampos skirstomųjų įrenginių priedų įrenginys negali įgyvendinti paklausos reagavimo, negali sekti energijos suvartojimo proceso linijoje ir negali patikrinti, ar sutaupyta efektyvumo projektų.

Teiginys, kad šiuolaikiniai žemos įtampos skirstomieji įrenginiai „padeda optimizuoti energijos suvartojimą ir sumažinti eksploatavimo išlaidas“, yra teisingas, tačiau tik tada, kai priedų pakete yra būtini stebėjimo ir valdymo įrenginiai.

Taikymo aplinka ir priedų pasirinkimas

Skirtingi pritaikymai žemos įtampos skirstomųjų įrenginių priedams kelia skirtingus reikalavimus. Parduodami sprendimai netinka visais atvejais.

Pramoninės gamybos įmonėspatirti netoliese esančių mašinų vibraciją. Šioje aplinkoje esantiems priedams reikalingi vibracijai atsparūs gnybtų blokai, fiksavimo įranga ir lanksčios magistralės jungtys, kurios sugeria judesį neatsipalaiduodami.

Komerciniai pastataiįskaitant ligonines ir duomenų centrus, reikalingas didelis prieinamumas. Priedai turi apimti perteklinius stebėjimo kontaktus, aplinkkelio nuostatas ir indikatorius, rodančius laukiančius priežiūros poreikius prieš įvykstant gedimui.

Atsinaujinančios energijos įrenginiaisusiduria su dideliais temperatūros svyravimais ir UV spinduliais lauko aptvaruose. Priedams reikia didesnio temperatūros įvertinimo, UV spinduliams atsparių medžiagų ir sandarinimo nuo dulkių ir drėgmės patekimo.

Infrastruktūros projektaikaip oro uostai ir vandens valymo įrenginiai turi ilgą tarnavimo laiką. Priedai turi būti prieinami dešimtmečius trunkančius keitimo ciklus, o gamintojas turi teikti ilgalaikę pagalbą.

Richge, kaip žemos įtampos skirstomųjų įrenginių priedų tiekėjo, aptarnaujančio šias įvairias programas, padėtis reiškia, kad produktų asortimentas yra pakankamai platus, kad atitiktų kiekvienos aplinkos specifinius poreikius.
