Elektrinių jungčių stabilumas ir efektyvumas tiesiogiai veikia šiuolaikinių prietaisų veikimą – nuo automobilių elektronikos iki tiksliųjų prietaisų. ATulpės kontaktasyra plačiai naudojamas aukščiausios klasės jungčių sistemose dėl savo puikaus elastingumo, saugios kontaktinės jėgos ir ilgo tarnavimo laiko. Kaip gamintojas, įsipareigojęs gaminti didelio tikslumo komponentus,Ningbo Richge Technology Co., Ltd.suteikia tulpių kontaktus, sukurtus užtikrinti pastovų laidumą ir puikų mechaninį patikimumą. Šiame straipsnyje paaiškinama, kaip veikia tulpių kontaktai, pagrindiniai jų pranašumai, techniniai parametrai, pritaikymas ir kodėl jie būtini šiuolaikinėms pramonės šakoms.

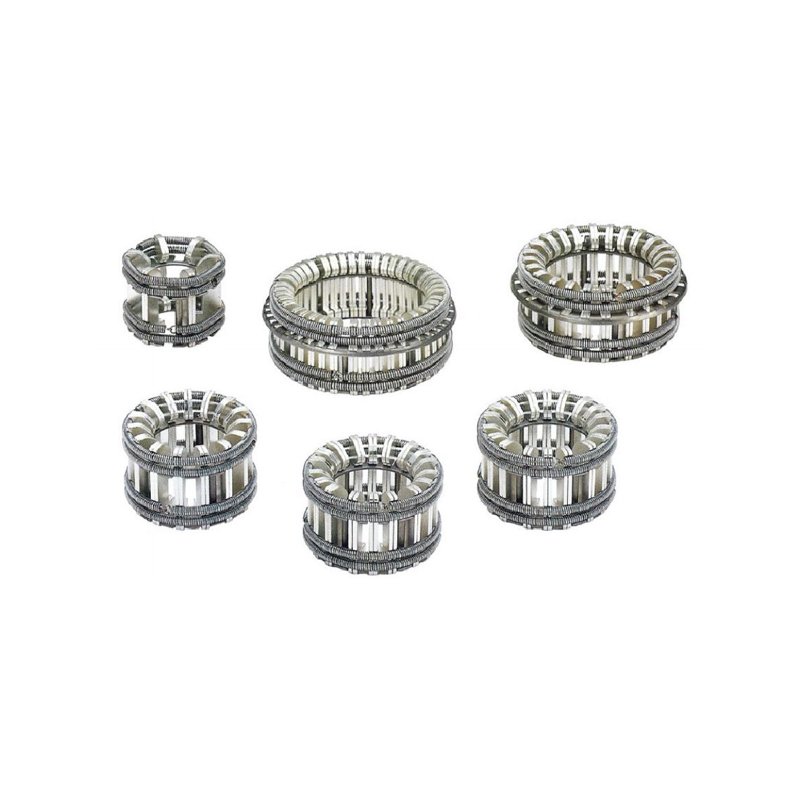

Tulpės kontaktas sukurtas su keliais spyruokliniais pirštais, išdėstytais apskrito rašto pavidalu. Kai sujungimo kaištis patenka į lizdą, šie pirštai tolygiai susilenkia, kad būtų užtikrintas vienodas slėgis ir stabilus kontaktinis pasipriešinimas. Ši konstrukcija užtikrina patikimą perdavimą net aplinkoje, kurioje yra vibracijos, temperatūros svyravimai ar dideli srovės reikalavimai.
Pagrindiniai pranašumai apima:
Didelis kontakto stabilumasdėl kelių taškų elastingo sukibimo
Ilgas tarnavimo laikasmažai susidėvėjęs tiek lizdas, tiek kaištis
Puiki srovės talpadėl padidėjusio paviršiaus kontakto
Puikus našumas vibracijai jautrioje aplinkoje
Lengvas surinkimas ir priežiūra
Šios funkcijos paaiškina, kodėl tokiose pramonės šakose kaip elektromobilių sistemos, pramoninė automatika, aviacija, baterijos ir bandymo įranga priklauso nuo tulpių kontaktų.
Unikali tulpės kontakto struktūra suteikia keletą inžinerinių privalumų:
Keli spyruokliniai pirštai suteikiapertekliniai kontaktiniai taškai, užtikrinant stabilų elektros kelią, net jei viena dalis patiria mikrojudėjimą.
Elastinės pirštų savybės palaiko nuolatinį spaudimą, sumažina signalo praradimą ir neleidžia akimirksniu atsijungti.
Esant didesniam kontaktinio paviršiaus plotui, leidžia tulpių kontaktaididesnės srovėspraeiti su mažesniu pasipriešinimu.
Sukurta geometrija sumažina trintį, užtikrina lengvą prijungimą ir sumažina mechaninį susidėvėjimą.
Toliau pateikti parametrai atitinka tipines specifikacijas, pateiktasNingbo Richge Technology Co., Ltd., pritaikytas pramoninėms ir elektroninėms reikmėms.
| Parametras | Aprašymas |
|---|---|
| Medžiaga | Vario lydinys / Berilio varis / Didelio laidumo žalvaris |
| Paviršiaus dengimas | Auksas, sidabras, nikelis (pritaikoma) |
| Atsparumas kontaktui | ≤ 0,5 mΩ |
| Dabartinis reitingas | 5A – 150A (pagal dydį) |
| Darbinė įtampa | Iki 1000V |
| Elastinė jėga | Pritaikomas pagal kaiščio skersmenį |
| Įdėjimo ciklai | 10 000 – 100 000+ ciklų |
| Temperatūros diapazonas | -40°C iki +150°C |
| Smeigtukų suderinamumas | Cilindriniai kaiščiai, standartiniai bandymo zondai, EV gnybtai |
| Dydžių diapazonas | 2 mm – 40 mm vidinis skersmuo |
Tulpių kontaktai plačiai naudojami sektoriuose, kurstabilumas ir ilgaamžiškumasyra kritiški:
Elektrinės transporto priemonės (EV)– akumuliatorių jungtys, įkrovimo moduliai
Pramoninė automatika– stiprios srovės gnybtai, modulinės jungtys
Energijos paskirstymo sistemosTestavimas ir matavimas
Aviacija ir gynyba– vibracijai atsparios jungtys
Testavimas ir matavimas– testavimo lizdai, zondų sąsajos
Medicinos elektronika– didelio patikimumo signalo perdavimas
Jų struktūra užtikrina stabilų elektrinį veikimą net atšiaurioje ar intensyvioje aplinkoje.
Tinkamo tulpės kontakto pasirinkimas priklauso nuo kelių inžinerinių sumetimų:
Didesnėms srovėms reikia didesnio kontakto skersmens arba patobulintos dengimo.
Vibracija, temperatūra ir mechaninis judėjimas įtakoja dangos pasirinkimą ir spyruoklių dizainą.
Tikslus matmenų suderinimas užtikrina teisingą elastinę jėgą ir patikimą sujungimą.
Auksas: geriausiai tinka žemo lygio signalams ir atsparumui korozijai
Sidabras: idealiai tinka aukštam srovės laidumui
Nikelis: ekonomiška apsauga ir ilgaamžiškumas
Dažnam poravimuisi reikalingos aukštesnės kokybės medžiagos, pvz., berilio varis.
Daugelis jungčių sugenda dėl trinties susidėvėjimo, padidėjusio atsparumo kontaktams arba spyruoklinio mechanizmo nuovargio. Tulpių kontaktai išsprendžia šias problemas:
Didelis elastingumo išlaikymasnet po tūkstančių ciklų
Savaime centruojantis tinkanuosekliam derinimui
Sumažėjusi lanko pažeidimo rizikadėl stabilios kontaktinės jėgos
Mažos priežiūros ir keitimo išlaidos
Dėl to tulpių kontaktai yra būtini pramoniniuose ir elektros įrenginiuose, kuriems reikalingas nepertraukiamas veikimas.
Tulpinis kontaktas yra apskritas elastingas kontaktas su keliais spyruokliniais pirštais, skirtas stabilioms elektros jungtims. Jis plačiai naudojamas EV sistemose, pramoninėje automatikoje, energijos paskirstyme ir didelio patikimumo jungtyse.
Daugiataškė elastinga struktūra užtikrina vienodą slėgį ir didesnį kontaktinį paviršių, sumažindama pasipriešinimą ir užkertant kelią signalo praradimui net esant vibracijai ar karščiui.
Priklausomai nuo medžiagos ir dengimo, tulpės kontaktas išNingbo Richge Technology Co., Ltd.gali atlaikyti 10 000–100 000+ įdėjimo ciklų, išlaikant stabilų veikimą.
Turėtumėte atsižvelgti į dabartinį įvertinimą, kaiščio skersmenį, dengimo tipą, aplinkos temperatūrą, vibracijos lygį ir reikalingą ciklo trukmę.
Tulpinis kontaktas siūlo neprilygstamą stabilumą, ilgą tarnavimo laiką ir puikias elektrines charakteristikas, todėl tai yra geriausias pasirinkimas šiuolaikinėse pramonės šakose. Su stipriomis inžinerinėmis galimybėmis ir griežta kokybės kontrole,Ningbo Richge Technology Co., Ltd. suteikia didelio tikslumo tulpių kontaktus, pritaikytus sudėtingoms reikmėms. Dėl techninės konsultacijos ar individualių specifikacijų nedvejodami kreipkitėssusisiektimūsų komanda bet kada.
