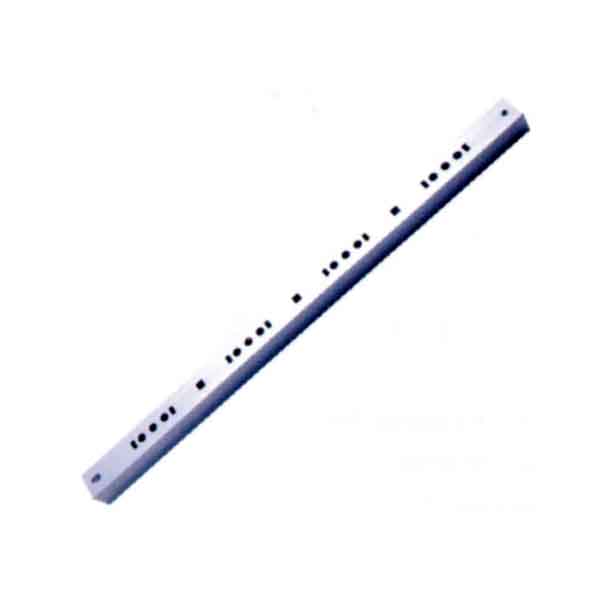

Įvertinti būklęSkirstomojo įrenginio juosta palaikoAtliekant atsparumo izoliacijai, aukštos įtampos megohmmeteris pirmiausia naudojamas DC įtampai pritaikyti ir išmatuoti atsparumą izoliacijai. Kai skirstomųjų įrenginių strypas palaiko amžių, dėl paviršiaus užteršimo kaupimosi, vidinių įtrūkimų per skylę ar drėgmę tiek jų tūris, tiek paviršiaus atsparumas žymiai mažėja. Tyrimo rezultatai žemiau nurodyti istoriniai etalonai arba standartinės slenksčiai (pvz., Mažiau nei 100 MΩ, paprastai laikomi įspėjamosiomis slenksčiais) rodo paramos izoliacijos efektyvumo pablogėjimą, turint galimybę susidaryti karbonizacijos kanalus, sukeliančius šliaužimo riziką ar skylę. Bandomosios aplinkos temperatūra ir drėgmė turi būti kalibruojami, o horizontalūs palyginimai su panašiomis juostos atramos yra labiau naudingos vertinant senėjimo mastą.
Dielektrinės nuostolių analizė sutelkta į dielektrinių nuostolių charakteristikų įvertinimąSkirstomojo įrenginio juosta palaikopo aukštos įtampos AC laukai. Išmatuojant dielektrinį nuostolių liestinę (Tanδ), naudojant tikslią tilto grandinę, gali jautriai atspindėti bendrą izoliacijos medžiagos pablogėjimą ir visus vidinius defektus. Kai skirstomosios juostos palaiko (pvz., Dėl drėgmės delaminacijos, oro tarpo išleidimo ar dervos matricos krekingo izoliacijos medžiagoje), jos dielektrinės poliarizacijos ir laidumo nuostoliai padidėja, todėl padidėja neįprastai aukšta tanδ vertė. Taip pat keičiasi nuostolių kreivė su didėjančia bandymo įtampa (pvz., Pasirodo atskiras posūkio taškas). Šis neardomas metodas yra ypač tinkamas aptikti lokalizuotą, tačiau aktyviai besivystantį, pablogėjimą juostos palaikyme.
Derinant šiuos du metodus, išsamesnė diagnozė yraSkirstomojo įrenginio juostos palaikymasdegradacija. Atsparumo izoliacijos tyrimai yra labai jautrūs skvarbiams defektams ir sunkiam drėgmei, o dielektrinės nuostolių analizė yra jautresnė ankstyvajam, difuziniam medžiagų skilimui ir sąsajos poliarizacijos poveikiui. Reikšmingas skirstomojo strypo atraminės izoliacijos atsparumo sumažėjimas, lydimas per didelis dielektrinio nuostolio padidėjimas arba nenormalus spektrinis modelis, ypač esant aukštai įtampai, aiškiai rodo, kad izoliacijos struktūra pateko į pagreitintą senėjimo fazę arba susiduria su rimtais potencialiais pavojais, reikalaujančiais laiku palaikymo ar pakeitimo. Šie du metodai sudaro pagrindinį bendradarbiavimo diagnostikos mechanizmą, skirtą juostos palaikymo izoliacijos sąlygoms.
