HLH serijos šoninis bėgio tikslumas tiesinis slydimo cilindras

HLH serijos šoninio bėgio tikslus tiesinis slydimo cilindras (recirkuliacinis rutulio kreiptuvas)

Prekinis ženklas:SOLH pagal Richge Technology

Produkto pozicionavimas

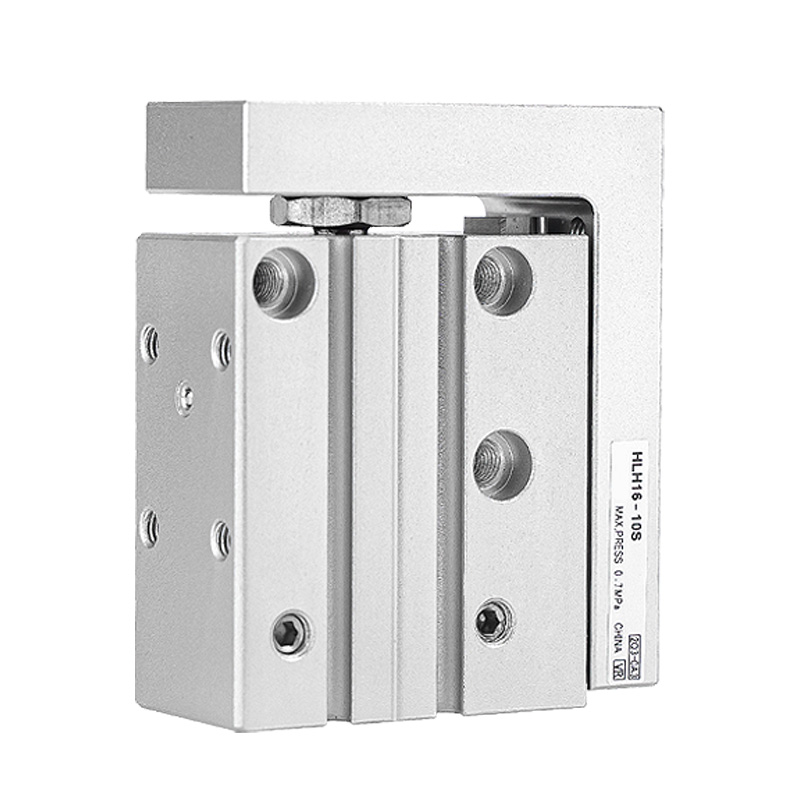

     SOLH HLH serija yra žemo profilio linijinis slydimo cilindras su integruotu šone sumontuotu L formos recirkuliaciniu rutuliniu linijiniu kreipiamuoju bėgeliu. Itin plonas, plonas korpuso dizainas, taupantis montavimo vietą, specialiai sukurtas tiksliam surinkimui, lengvos apkrovos padėties nustatymui ir automatizavimo įrangai su ribotu montavimo tarpu.

Serijos apžvalga

     -- Serijos kodas: HLH (vieno šoninio bėgelio konstrukcija, be simetriško dviejų bėgelių varianto)

     -- Kreipiamoji sistema: šone sumontuotas recirkuliacinis rutulinis linijinis kreiptuvas (L tipo integruotas bėgis)

     -- Veikimo tipas: dvigubo veikimo stūmoklinis cilindras

     -- Taikoma terpė: švarus suslėgtas oras (filtravimo tikslumas ≥ 40 μm)

     -- Pagrindiniai konkurenciniai pranašumai: itin plonas profilis, 4 krypčių tvirtinimo angos, 3 krypčių oro angos išdėstymas, puikus erdvės panaudojimas

Pagrindinės techninės specifikacijos lentelė

Struktūriniai ir našumo pranašumai

  1. Integruotas šoninis L tipo recirkuliacinis rutulinis kreiptuvas

     Vieno gabalo bėgių ir slydimo vežimėlio konstrukcija užtikrina puikų tiesumą ir nesisuka tikslumą; itin siauras plonas korpusas labai sumažina bendrą montavimo plotį.

  2. Universalus 4 krypčių montavimo išdėstymas

     Tvirtinimo srieginės skylės, apdirbtos pagrindinio korpuso apačioje, šonuose, priekiniuose ir galiniuose paviršiuose; lankstus tvirtinimas iš keturių krypčių, kad atitiktų sudėtingą kompaktišką įrangos išdėstymą.

  3. Lanksti 3 krypčių oro prievado konfigūracija

     Galimos oro įleidimo/išleidimo angos galinėje dalyje, šoninėje pusėje ir priekyje; labai laisvas vamzdynų išdėstymas, kad grandinė būtų tvarkinga ir tvarkinga.

  4. Dvigubi tvirtinimo paviršiai

     Srieginės skylės įrankių tvirtinimui tiek viršutiniame, tiek priekiniame slydimo vežimėlio paviršiuje; padėties kaiščio skylės viršutinėje plokštumoje, kad būtų užtikrintas tikslus strėlės padėties nustatymas.

  5. Iš anksto apdoroti jutiklio grioveliai

     Standartinės slankiojančios angos abiejose cilindro korpuso pusėse, kad būtų lengva montuoti ir reguliuoti magnetinių nendrinių jungiklių padėtį.

  6. Integruota plaukiojanti jungtis

     Plūduriuojanti jungtis tarp stūmoklio koto ir slydimo vežimėlio pašalina šoninės šoninės apkrovos įtempimą ir apsaugo vidinį stūmoklio mazgą nuo deformacijos pažeidimų.

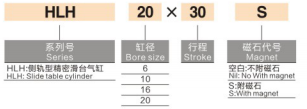

Modelio kodo pavadinimo taisyklė

   1. Pavyzdys: HLH16×30S

     -- HLH: šoninio bėgio plono slydimo cilindro serijos kodas

     -- 16: cilindro angos skersmuo (mm)

     -- 30: vardinis eigos ilgis (mm)

     -- S: įmontuotas nuolatinis magnetinis žiedas (standartinė gamyklinė konfigūracija)

Teorinės išvesties jėgos lentelė (vienetas: N)

Modelių pasirinkimo gairės ir tipinės taikymas

  1. Pagrindiniai pasirinkimo taškai

     -- Erdvės apribojimo prioritetas: pasirinkite HLH, kai įrengimo atstumas yra labai ribotas, todėl reikalinga itin plona siaura slydimo pavara.

     -- Apkrovos charakteristika: tinka lengviems slenkamiems judesiams be akivaizdžios ekscentrinės šoninės apkrovos, didelio pakartotinio padėties nustatymo tikslumo poreikio.

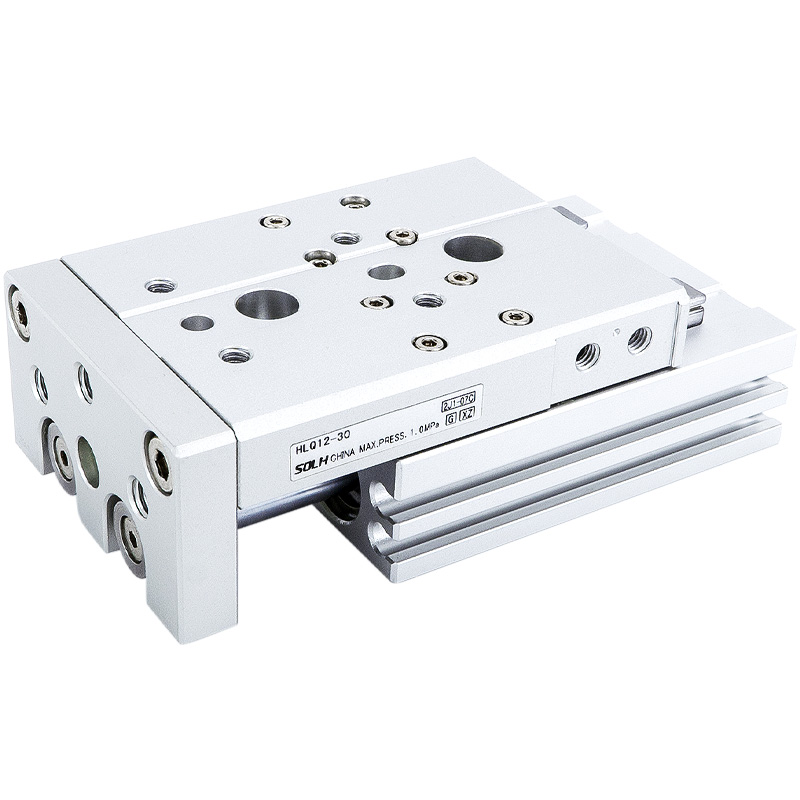

     -- Palyginimas su HLQ serija: HLH plonesnis ir taupantis erdvę; HLQ dvigubas bėgis su didesniu standumu ir didesne apkrova.

  2. Tipiniai pramoninio pritaikymo scenarijai

     -- Tikslioji surinkimo įranga, skirta 3C elektronikai ir puslaidininkių gamybai

     -- Mini automatizuotos testavimo staklės ir tikrinimo stotys

     -- Lengvi, tikslūs suspaudimo, stūmimo ir padėties nustatymo mechanizmai

     -- Siauros kompaktiškos mašinos viduje sumontuoti stūmokliniai lengvos apkrovos judesiai

Vieno sakinio santrauka

     SOLH HLH itin plonas šoninis L bėgio linijinis slydimo cilindras turi recirkuliacinį rutulinį kreiptuvą, palaiko 4 krypčių tvirtinimą ir 3 krypčių oro angos išdėstymą su įmontuotu magnetiniu žiedu, idealiai tinka lengvos apkrovos tikslaus padėties nustatymo pneumatinė pavara siauros erdvės 3C ir puslaidininkių automatikos įrangai.
