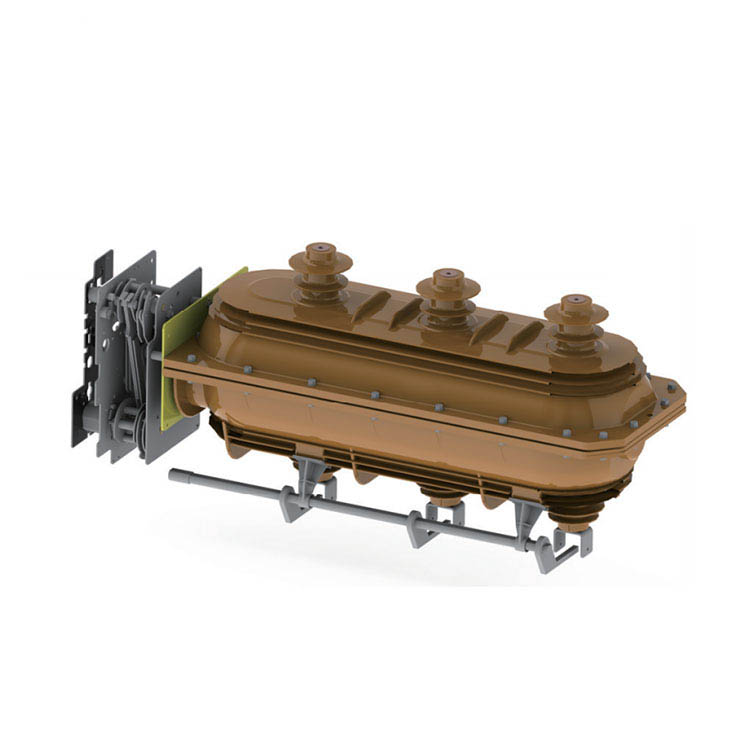

FLN36-24D patalpų aukštos įtampos SF6 apkrovos pertraukos jungiklio lbs

FLN36-24D patalpų aukštos įtampos SF6 apkrovos pertraukos jungiklio lbs

    Jį galima suskirstyti į du tipus: FLN □ -24KV (K tipas vieno spyruoklės veikimo mechanizmas), FLRN □ -24KV (tipo dvigubo spyruoklės veikimo mechanizmas). Pastarojo tipas gali būti aprūpintas saugiklių deriniu, turinčiu valdymo ir apsaugos funkciją, kuri gali būti naudojama maitinimo šaltiniui ir pastotei kaip apsauginis ir valdymo įtaisas, ypač tinkamas žiedo pagrindiniam įrenginiui, kabelio paskirstymo dėžutei ir perjungimo pastotei.

Rankinis darbo mechanizmas

K tipas pavasario dvigubos funkcijos veikimo mechanizmas:

Kaip FLN □ -24KV įleidimo valdymo blokas, „K Type Spring“ veikimo mechanizmo veikimo principas yra pavasario presas ir išsiskyrimas.

Įvarčio operacija: Varomas rankenos, viršutinė švaistiklio ranka sukasi ir paspaudžia 2 pavasarį, kad būtų galima kaupti energiją, kai maksimali energija pasiekia, kad toliau pasukite rango ranką, energijos kaupimo spyruoklė pradeda išlaisvinti energiją ir varo viršutinį gaiduką, leidžia jungiamąją juostą vairuoti alkūninę ranką, alkūninė ranka sukasi ir suka judantį kontaktorių.

Įjunkite operaciją: Varomas rankenos, apatinė švaistiklio rankena 1 sukasi, paspaudžia 2 spyruoklę, kad kauptų energiją, kai energija išleista, ji varo gaiduką 8, leidžia jungiamąją juostą valdyti alkūninę ranką, švaistiklio ranka sukasi ir varo judantį kontaktorių ir apkrovos pertraukos jungiklį įjungia.

Išjungimo išjungimas: Pasukite pagrindinį veleno švaistiklio ranką prieš laikrodžio rodyklę pagal rankeną, atleiskite energijos kaupimo spyruoklę, o apkrovos pertraukos jungiklis išsijungia.

Tipo pavasario dvigubos funkcijos veikimo mechanizmas:

Kaip FLRN išleidimo valdymo blokas □ -24KV. Tipinio mechanizmo darbo principas yra tas pats, kaip ir k tipas, be to, jis turi saugiklių streiko kelionės funkciją. Tipo mechanizmui. Elektromagnetinė kelionė taip pat yra prieinama klientų reikalavimui.

Įjunkite veikimą: Varomas rankenos, apatinė švaistiklio rankena 1 sukasi, kad paspaustų jungiklį 12 spyruoklėje ir išjungtų 8 pavasarį, tuo pačiu metu, kad būtų pakankamai energijos, reikalingos išjungus. Kai apatinė švaistiklio rankena 1 užriša kaištį ir važiuojant įjungimą, kad judėtų, jis suveikia apatinį ritininį ratą ir paleiskite jungiklį ant spyruoklės ir apkrovos pertraukimo jungiklio įjungimo.

Išjungimo išjungimo operacija: Paspauskite mygtuką „Swith Off“ arba pastumkite „Trip the Pet“ 2, naudodamiesi saugiklio puolėju, atleiskite spyruoklę ir apkrovos jungiklį išjungiama.

Žemės operacija: Tipo mechanizmo įžeminimo veikimas yra toks pat kaip K tipo.

Motorizuotas veikimo mechanizmas ：

Variklio veikimą galima pridėti prie abiejų tipų darbo mechanizmų, tai reiškia, kad jis gali būti valdomas rankiniu būdu arba motorizuotas.

Darbinė įtampa: DC48V AC/DC 110 V 220 V

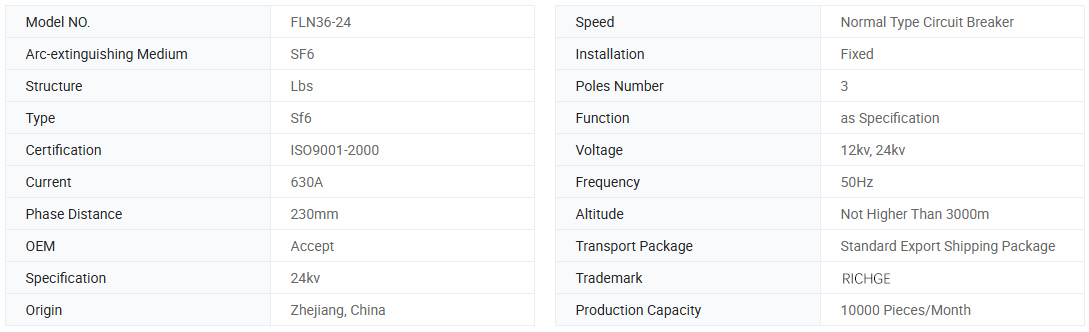

Pagrindinė informacija.

Techniniai parametrai

Piešimas

Taikomos sąlygos

1.ambienės temperatūra: maks.+40ºC; Min.-35ºC.

2.Humumas: Maksimalus vidutinis santykinis drėgmės dienos vidurkis: ≤ 95%; Mėnesio vidurkis.90%.

3. Atotumas: ≤ 2000 m.

4.Seisminis pasipriešinimas: 8 laipsniai.

5. Aplinkinis oras turėtų būti be korozinių, degių dujų, vandens garų ir kt., Ir neturėtų būti dažni ir stiprūs.

6. Paukščio nuotėkio greitis; ≤0,1%.

DUK

Kl.: Ar esate prekybos įmonė ar gamintojas?

A: Mes esame fabrikas, turintis daugiau nei 20 metų patirtį šioje srityje.

Kl.: Ar galiu gauti pavyzdį prieš tūrinį užsakymą?

A: Taip, mes laukiame užsakymų pavyzdžių, kaip išbandyti ir patikrinti kokybę. Mišrios mėginiai yra

priimtina.

Kl.: Ar galime atspausdinti savo logotipą/ įmonės pavadinimą ant produktų?

A: Taip, žinoma, mes priimame OEM, tada jums reikia, kad suteiktumėte mums leidimą prekės ženklui

Kl.: Ar priimate produkto pritaikymą?

A: Taip, žinoma, pateikite konkrečius brėžinius ar parametrus, mes pacituosime jus po įvertinimo

Kl.: Kiek trunka jūsų pristatymo laikas?

A: Paprastai tai yra 5–10 dienų, jei prekės yra sandėlyje. Arba tai yra 15-20 dienų. Jei prekės nėra sandėlyje, tai yra pagal kiekį

Kl.: Kaip išspręsti kokybės problemas po pardavimo?

A: Nufotografuokite kokybės problemas ir nusiųskite jas mums tikrinti ir patvirtinti, mes jums pateiksime patenkinamą sprendimą per 3 dienas.

Kl.: Kokios yra jūsų mokėjimo sąlygos?

A: 30% t/t iš anksto, pusiausvyra prieš išsiunčiant.
