HLS / HLSL serijos dviejų velenų precizinis slydimo cilindras (kryžminio ritinėlio kreiptuvo tipas)

Prekinis ženklas:SOLH pagal Richge Technology

Produkto pozicionavimas

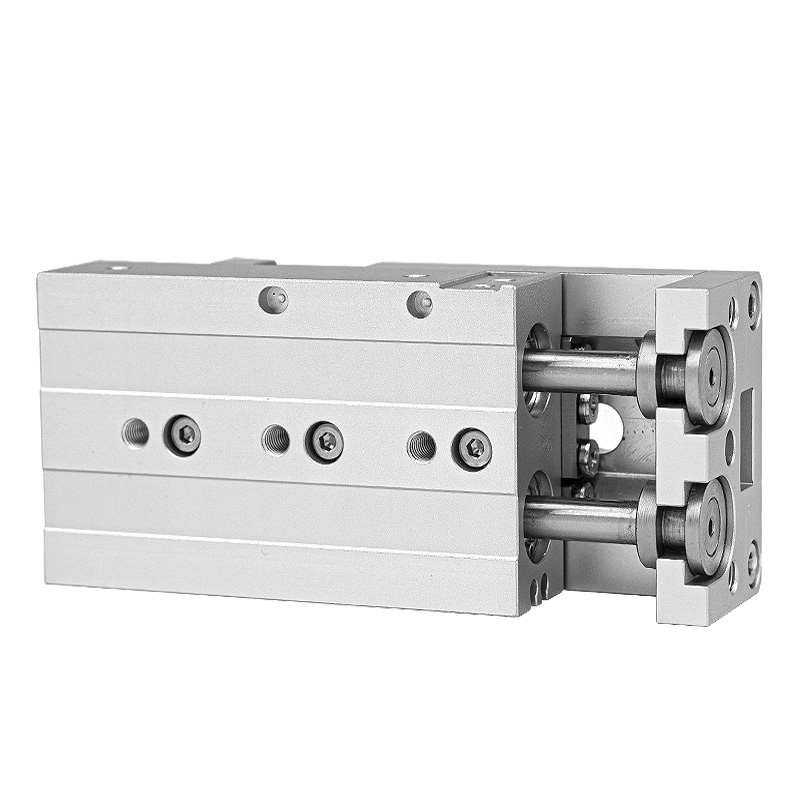

     SOLH HLS / HLSL serijos dviejų velenų precizinis slydimo cilindras naudoja kryžminį ritininį linijinį kreiptuvą kaip pagrindinį kreipiamąjį komponentą. Palyginti su HLQ recirkuliaciniais rutuliniais slydimo cilindrais, jis užtikrina daug didesnį standumą, puikų kartotinio padėties nustatymo tikslumą ir didesnį atsparumą ekscentrinėms šoninėms apkrovoms, puikiai suderindamas sunkias apkrovas, itin tikslius surinkimo ir padėties nustatymo automatizavimo procesus.

Serijos klasifikacija: HLS VS HLSL

     -- HLS standartinis tipas: cilindro korpusas sumontuotas vienoje slydimo vežimėlio pusėje, kompaktiškas bendras plotis. Tinka ribotai montavimo vietai, vidutinės ir mažos apkrovos sąlygomis be akivaizdžios ekscentrinės poslinkio apkrovos.

     -- HLSL simetriškas tipas: cilindras centruojamas tarp dviejų lygiagrečių kryžminių ritinėlių, vienodas jėgos paskirstymas, žymiai padidintas standumas ir didelė apkrova. Pirmasis pasirinkimas sunkioms apkrovoms, ekscentrinei apkrovai ir ypač didelio tikslumo darbo scenarijams.

Pagrindinės techninės specifikacijos lentelė

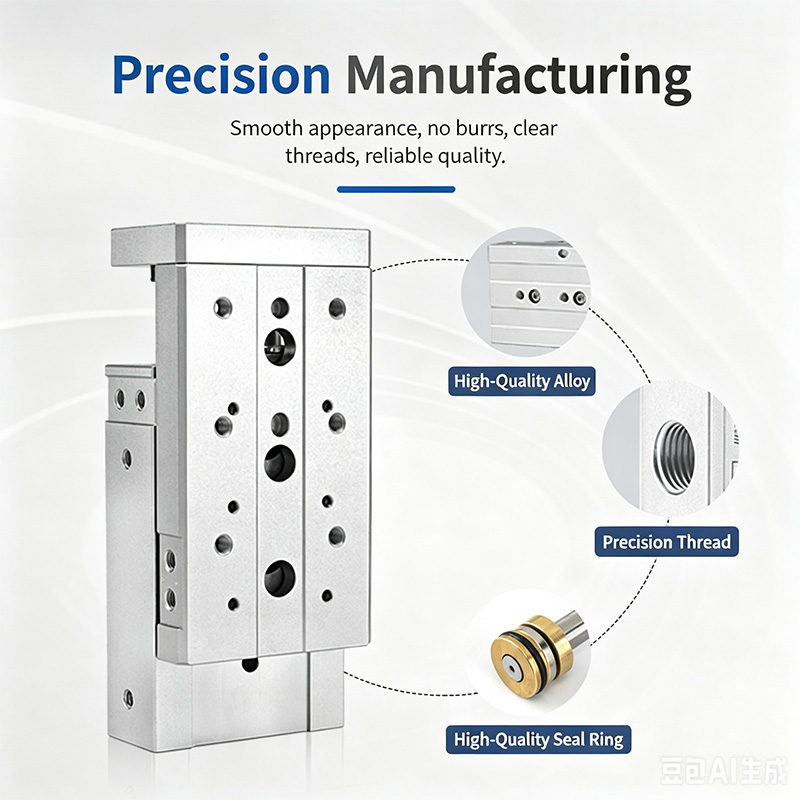

Struktūriniai ir pagrindiniai našumo pranašumai

  1. Kryžminis ritininis linijinis kreiptuvas (ritininės linijos kontaktų konstrukcija)

     - Linijinė kontaktinė guolių konstrukcija užtikrina ypatingą tvirtumą, išskirtinį tiesumą ir tikslumą, apsaugantį nuo sukimosi, stiprų atsparumą smūgiams ir stabilų veikimą esant didelei apkrovai. Integruota vientiso kreipiamojo vežimėlio konstrukcija su itin maža trintimi, itin sklandžiu judėjimu ir pailgintu aptarnavimo ciklu.

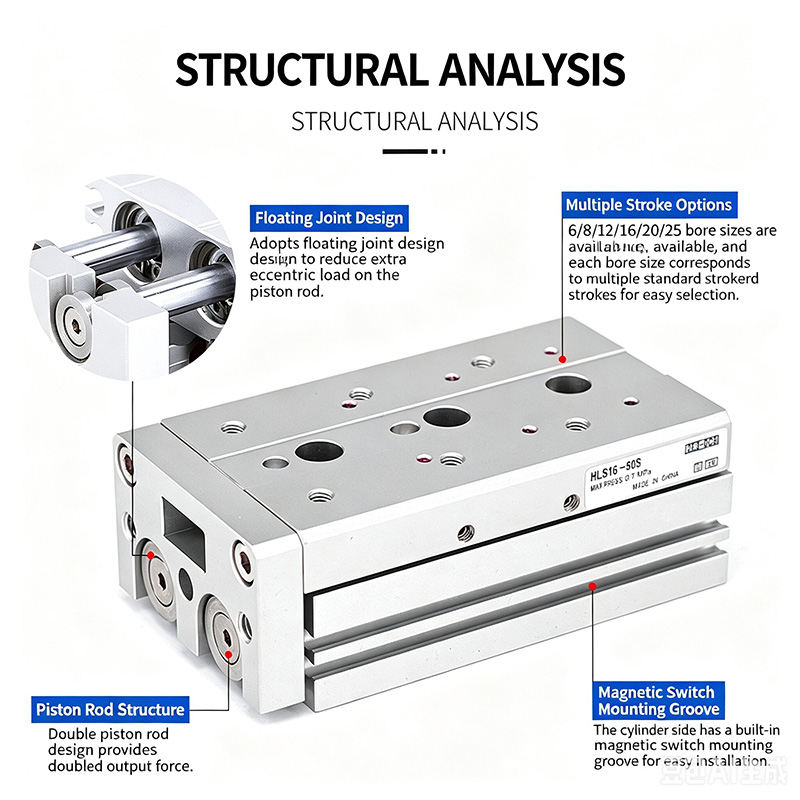

  2. Integruota plaukiojanti jungtis

    - Elastinga slankioji jungtis tarp stūmoklio koto ir slydimo platformos atsveria šoninę jėgą ir ekscentrinį sukimo momentą, išvengiant stūmoklio koto įlinkio ir perkrovos pažeidimų.

  3. Dvi lygiagrečios stūmoklio strypai

    - Dviguba trauka, puikus atsparumas sukimui, išlaiko aukštą padėties nustatymo tikslumą esant apkrovai.

  4. Daugiakryptis universalus tvirtinimas

     -- Apačioje, priekyje ir šoniniuose paviršiuose apdirbtos srieginės tvirtinimo angos, skirtos 3 krypčių montavimui; ant pagrindo iš anksto apdirbtos tikslios vietos nustatymo kaiščių skylės, kad būtų galima greitai tiksliai nustatyti padėtį.

  5. Trijų pusių įrankių tvirtinimo paviršiai

     -- Srieginės armatūros tvirtinimo angos slydimo viršuje ir priekinėje pusėje, kaiščių skylės slankiklio viršutinėje plokštumoje, kad būtų užtikrintas kartojamas strypo padėties nustatymo tikslumas.

  6. Iš anksto apdoroti jutiklio montavimo grioveliai

     -- Standartinės slankiojančios angos cilindro pusėje lanksčiam magnetinių jungiklių montavimui ir padėties reguliavimui.

  7. Įvairios buferio ir limito sustabdymo parinktys

     -- Fiksuotas oro buferis, reguliuojamas oro buferis (A/AS/AF), hidraulinis amortizatoriaus buferis (B/BF) ir keli išoriniai mechaniniai ribiniai blokai yra pasirenkami deriniai.

Standartinė modelio pavadinimo taisyklė

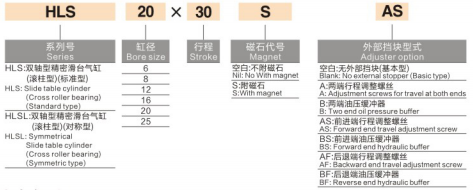

  1. Modelio pavyzdys: HLS20×30SAS

     -- HLS = standartinė šoninių cilindrų serija; HLSL = simetriškai centruota didelio standumo serija

     -- 20 = cilindro angos skersmuo (mm)

     -- 30 = vardinis eigos ilgis (mm)

     -- S = įmontuotas nuolatinis magnetinis žiedas (standartinė gamyklinė konfigūracija)

     -- A = Reguliuojamas oro buferis abiejuose galuose

        AS = Reguliuojamas oro buferis tik priekiniame eigos gale

        AF = reguliuojamas oro buferis tik grįžtamojo eigos gale

     -- B = Hidraulinės alyvos buferis abiejuose galuose

        BF = hidraulinės alyvos buferis tik grįžtamojo eigos gale

Teorinės išvesties traukos lentelė (vienetas: N)

Atrankos gairės ir tipiniai taikymo scenarijai

  1. Pasirinkimo pasiūlymai

     -- HLS standartinis modelis: kompaktiška montavimo vieta, vidutinė ir maža apkrova, nėra akivaizdžios ekscentrinės poslinkio apkrovos

     -- HLSL simetriškas modelis: pirmenybės pasirinkimas sunkioms apkrovoms, ekscentrinei šoninei apkrovai, ypač dideliam standumui ir itin tiksliam padėties nustatymo reikalavimams

  2. Tipiški pramoniniai pritaikymai

     -- Tikslus surinkimas, automatinis padėties nustatymas, pneumatinės suspaudimo ir ruošinių perkėlimo stotys

     - Puslaidininkių ir elektroninės automatikos gamybos linijos

     -- Didelio tikslumo tikrinimo tikrinimo instrumentai, medicinos automatikos įranga, staklių tvirtinimo mechanizmai

Vieno sakinio santrauka
