MSQ serijos stelažų ir krumpliaračių sukamoji pavara (SOLH Richge Technology)

Prekinis ženklas:SOLH pagal Richge Technology

Produkto apžvalga

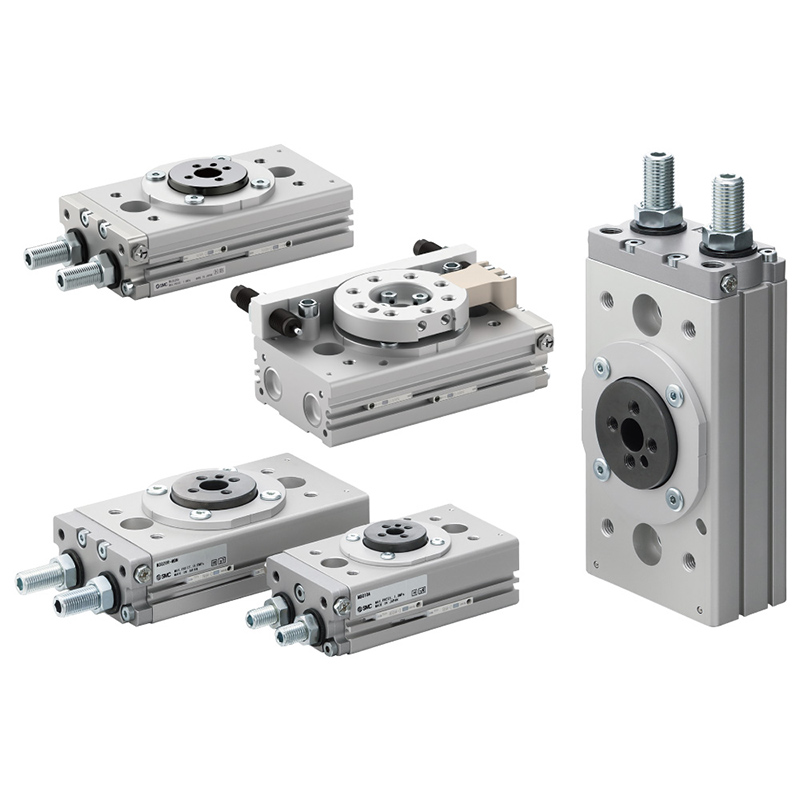

     SOLH MSQ serija naudoja dviejų stūmoklių simetrišką stelažas ir krumpliaračio pavaros struktūrą, suskirstytą į du pogrupius: MSQB standartinės klasės ir MSQA didelio tikslumo klasės. Jame yra integruotas apskritas montavimo stalas su centrine tuščiaviduria skyle, posūkio kampas nuolat reguliuojamas nuo 0 iki 190°.

Simetriškas dviejų stūmoklių krumpliastiebis ir krumpliaratis užtikrina 3–4 kartus didesnį išėjimo sukimo momentą ir geresnę radialinę / ašinę apkrovą, palyginti su menčių tipo CRQ sukamaisiais cilindrais. Galimi du smūgių amortizavimo variantai: įmontuotas guminis buferis arba integruotas hidraulinis buferis. Dviejų oro angų išdėstymas (galinis paviršius / šoninis priekis) supaprastina vamzdžių išdėstymą; Suderinami magnetiniai nendriniai jungikliai, skirti sukamosios padėties signalo grįžtamajam ryšiui. Plačiai naudojamas automatizuoto indeksavimo, ruošinio apvertimo ir tikslaus padėties nustatymo stotyse.

Serijų klasifikavimo ir pasirinkimo lentelė (tikslumo ir buferio atitikimas)

Išsamios modelio kodavimo taisyklės

  1. 1 kodavimo taisyklė: MSQB20A-□-M9BW-□

     Pavyzdys: MSQB20A-M9BW

     -- MSQB / MSQA: serijos identifikatorius

        MSQB = standartinė pagrindinė serija; MSQA = didelio tikslumo tikslumo serija

     -- 20: rėmelio dydis (galima: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A / R: kampo reguliavimas ir buferio kodas

        A = dvigubi galo kampo reguliavimo varžtai; R = Integruotas hidraulinis amortizatorius; be priesagos = tik guminis buferis

     -- Vidurinė dėžė: oro angos padėtis

        Tuščia = Galinės pusės oro angos; E = šoninės priekinės oro angos

     -- M9BW: magnetinio jungiklio modelis

        Tuščia = Be magnetinio jungiklio; Suderinamas M9BW / M9BL universalus nendrinis jutiklis

     -- Paskutinė dėžutė: magnetinio jungiklio kiekis

        Tuščias = Standartinis 2 vnt; S = viena dalis; Pasirinktinis skaičius = pritaikytas kiekis

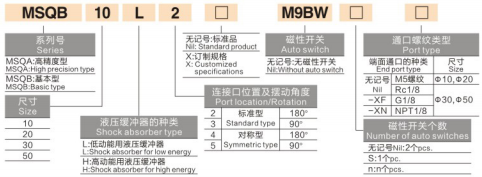

  2. 2 kodavimo taisyklė: MSQB10L2-□-M9BW-□-□

     Pavyzdys: MSQB10L2-M9BW

     -- MSQB: standartinė serija; rėmo dydis 10/20/30/50

     -- L / H: hidraulinio buferio kinetinės energijos klasė (tik R hidraulinei versijai)

        L = mažos kinetinės energijos hidraulinis buferis; H = didelės kinetinės energijos hidraulinis buferis

     -- Skaičius 2/3/4/5: fiksuoto posūkio kampo specifikacija

        2 = standartinis 180°; 3 = 90°; 4 = simetriškas 180°; 5 = simetriškas 90°

     -- Vidurinis langelis: individualus žymėjimas X, tuščias = standartinis atsargų modelis

     -- M9BW: magnetinis jungiklis, tuščias = nėra jutiklio

     -- Priešpaskutinė dėžutė: Magnetinio jungiklio kiekis; tuščia=2vnt., S=1vnt

     -- Paskutinis langelis: oro angos sriegio specifikacija

        Tuščia = M5 sriegis (tik 10/20 dydžiui); XF = G1/8; XN = NPT1/8 amerikietiškas sriegis

Pagrindiniai struktūriniai pranašumai

  1. Simetrinė dviejų stūmoklių pavara ir krumpliaračio pavara

     -- Dvigubi sinchroniniai stūmokliai sinchroniškai stumia pavarą, pašalindami vienašalį atstumą; vienodas sukimo momentas su nulinio sukimosi virpėjimu, daug didesnė apkrova nei vieno stūmoklio mentės cilindrai.

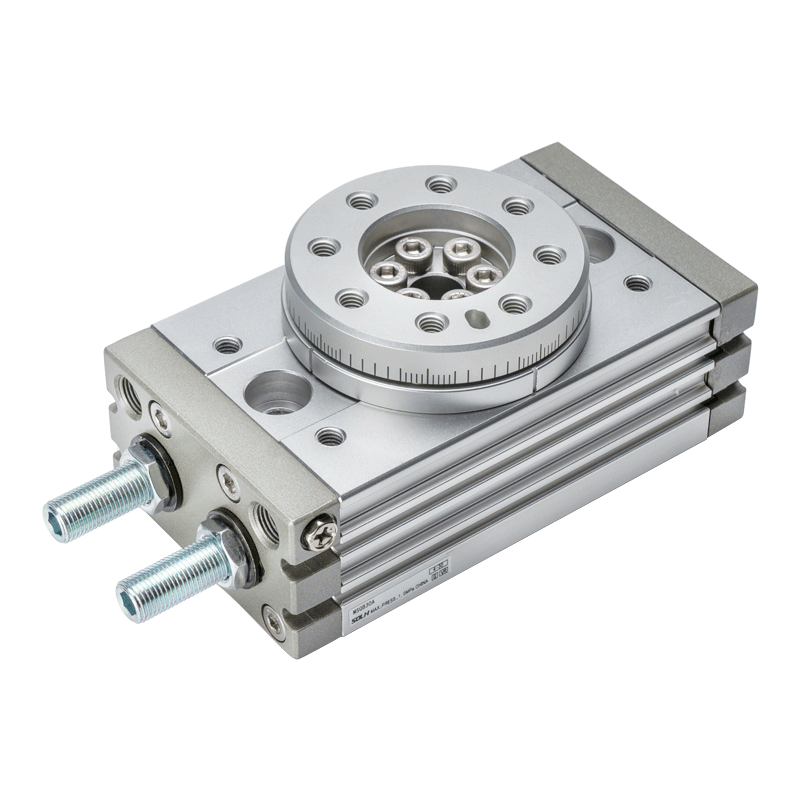

  2. Integruotas sukamasis stalas su kaiščių angomis

     -- Stalo iš anksto apdirbtos padėties nustatymo kaiščio skylės ir standartinės montavimo srieginės angos, skirtos tiesioginiam strypo / ruošinio fiksavimui, lengvam išlygiavimui ir dideliam vientisumo tvirtumui. Centrinė tuščiavidurė kiaurymė (φ6 ~ φ24) leidžia oro vamzdeliams ir jutiklių laidams pereiti per centrą, tvarkingas vidinis mašinos išdėstymas.

  3. Dviejų oro uostų išdėstymas

     -- Du vamzdynų variantai: galinės pusės oro įleidimo anga arba šoninis priekinis E tipo prievadas, lankstus vamzdelių išdėstymas kompaktiškai uždarai įrangai be mechaninių trukdžių.

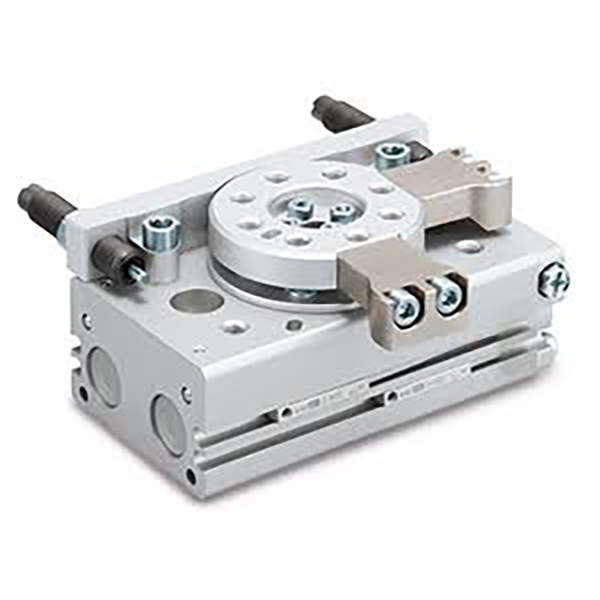

  4. Nepriklausomi dviejų galų kampo reguliavimo varžtai (priedėlis A)

     -- Atskiri ribiniai varžtai abiejuose galuose, kad būtų galima savarankiškai apriboti eigą pagal laikrodžio rodyklę ir prieš laikrodžio rodyklę; svyravimo diapazonas yra be galo reguliuojamas 0–190°, gamykloje numatytasis 190°.

  5. Dvi pasirenkamos amortizacinės sistemos

     -- Standartinė versija: dviejų galų guminis buferis triukšmo mažinimui esant mažo greičio apkrovai

     ---R hidraulinio buferio versija: Integruotas alyvos amortizatorius (L žemos kinetikos / H aukštos kinetinės klasės) sugeria stiprų smūgį dideliu greičiu, sumažina stabdymo vibraciją ir apsaugo tvirtinimo detales bei ruošinius

  6. Magnetinės padėties grįžtamasis ryšys suderinamas

     -- Cilindro korpuse įmontuotas nuolatinis magnetinis žiedas, suderinamas su M9BW / M9BL nendriniais jungikliais, perduodančiais 0°/90°/180° signalus į PLC automatiniam blokavimo logikai.

  7. Tiksliųjų rutulinių guolių atrama MSQA

     - MSQA didelio tikslumo modelis naudoja klasės tikslumo rutulinių guolių komplektą; radialinis ir ašinis išbėgimas ≤0,01 mm, pakartotinio padėties nustatymo tikslumas ± 0,01 mm. MSQB bazinė versija atitinka bendruosius automatizavimo padėties nustatymo reikalavimus.

Universalios standartinės techninės specifikacijos

  1. Pavaros režimas: dvigubo veikimo dvigubo stūmoklio stovas ir krumpliaratis

  2. Darbinio slėgio diapazonas

    -- Guminio buferio tipas: 0,1 ~ 1,0 MPa

     -- -R hidraulinio buferio tipas: 0,1 ~ 0,6 MPa

  3. Bandymo slėgis: 1,05 MPa

  4. Aplinkos temperatūra: 0–60 ℃ (oro grandinėje nėra ledo)

  5. Reguliuojamas siūbavimo diapazonas: 0~190° be galo reguliuojamas, gamykloje nustatytas 190°; fiksuotas kampas 90° / 180° pasirinktinai

  6. Tepimas: iš anksto užpildytas ilgalaikis tepalas gamykloje, dizainas be tepimo, suderinamas su švariu sausu oru be alyvos

  7. Taikoma terpė: filtruotas sausas suslėgtas oras (≥40 μm filtravimo tikslumas)

Sukimo momento ir apkrovos talpos lentelė (0,5 MPa tiekiamo oro)

Buferio maksimalaus kinetinės energijos palyginimo lentelė

Išsamios modelio pasirinkimo taisyklės

  1. Tikslumo laipsnio pasirinkimas

     - Lustų padėties nustatymas, PCB optinis patikrinimas, tikslus surinkimas → MSQA didelio tikslumo serija

     -- Bendras ruošinio apvertimas, medžiagų nukreipimas ir rūšiavimas → MSQB standartinė pagrindinė serija

  2. Buferio atitikimo taisyklė

     -- Mažo greičio lengva apkrova, išlaidų kontrolė: ne R guminio buferio modelis

     -- Aukšto dažnio greitas ciklas, stiprus ruošinio smūgis: Pasirinkite -R hidraulinį buferį; lengvo smūgio L klasė, sunkaus smūgio H laipsnio

  3. Posūkio kampo pasirinkimas

     -- 90° apvertimas pakrovimas / iškrovimas: priesaga 3 / 5

     -- 180° slenkantis indeksavimas, dvipusis aptikimas: priesaga 2 / 4

     -- Pasirinktinis savavališkai ribotas svyravimo diapazonas: universalus modelis su reguliavimo varžtu A

  4. Oro uosto išdėstymas

     -- Kompaktiška uždara vidinė mašinų erdvė: E pusės priekinio prievado versija

     -- Standartinis išorinis atviras vamzdynas: numatytasis galinio paviršiaus prievadas

  5. Padėties signalo grįžtamasis ryšys

     -- PLC blokavimui reikalingas signalas vietoje: Įrengti M9BW magnetinius jungiklius (standartiškai 2 vnt.); tik vienos pusės aptikimas pasirinkite S vieną jungiklį

  6. Sriegio specifikacija

     -- Dydis 10/20 mažų rėmelių numatytasis M5 sriegis; vidutinio ir didelio 30/50 pasirenkamas G1/8 (XF), NPT1/8 (XN) amerikietiškas sriegis

Tipiški pramoninio pritaikymo scenarijai

     -- 3C elektronikos tiksli automatika: lusto sukimosi padėties nustatymas, PCB kelių kampų optinis patikrinimas, mikrokomponentų indeksavimo mazgas

     -- Pakuočių gamybos linijos: butelių užkimšimo stotys, kartoninės dėžutės krypties keitimas 90°, sukamoji etiketės tvirtinimas

     -- Staklių tvirtinimo elementai: ruošinio apvertimas, štampavimo staklių indeksavimo padėties nustatymas

     -- Logistinė rūšiavimo įranga: medžiagų nukreipimas, vamzdyno sukamasis stabdymo mechanizmas

     -- Mini manipuliatorių galinis efektas: roboto jungties sukimas, vakuuminio griebtuvo paėmimas ir apvertimas

     -- Tiksliojo tikrinimo įranga: regėjimo tikrinimo sukamasis stalas, kelių kampų sandarumo tikrinimo įtaisas

Pneumatinių grandinių suderinimo sprendimų palaikymas

  1. Standartinė bendroji grandinė

     -- AFC oro šaltinio dviejų taškų derinys → 4V210 5/2 solenoidinis vožtuvas → PU oro vamzdelis → MSQ sukamasis stalas (M9BW magnetinis jungiklis prijungtas prie PLC)

  2. Sprogimui atspari dirbtuvių grandinė

     -- Sprogimui atsparus oro šaltinio apdorojimo įrenginys → 50-VFE sprogimui atsparus 5 krypčių solenoidinis vožtuvas → PU lanksti žarna → MSQB/MSQA sukamasis cilindras, skirtas pavojingai aplinkai

  3. Mini Precision Micro Station

     --AC1500 mini oro reguliatoriaus filtras → 3V serijos 3/2 solenoidinis vožtuvas → PU4 plonas vamzdelis → MSQ10 / MSQ20 mažas sukamasis stalas

Vieno sakinio santrauka

     SOLH MSQ dvigubo stūmoklio stovo ir krumpliaračio sukamasis stalas yra padalintas į MSQB standartines ir MSQA didelio tikslumo klases, palaiko 0–190° reguliuojamą posūkį, dvigubą gumos / hidraulinį smūgio amortizavimą, dviejų galų / šonų oro angos išdėstymą ir centrinę tuščiavidurio laidų angą, užtikrinančią didesnį sukimosi momentą nei 3–4 centimetrai. elektronikai, pakavimui, staklėms ir testavimo automatizavimo linijoms.
