2S serijos 2/2 krypčių skysčio solenoidinis vožtuvas (tiesioginio veikimo + pilotuojamas)

Prekinis ženklas:SOLH pagal Richge Technology

Produkto apžvalga

  1. SOLH 2S serija yra 2/2 krypčių normaliai uždaromi skysčio uždarymo solenoidiniai vožtuvai, suskirstyti į dvi visas produktų linijas:

     -- Tiesioginio veikimo 2S (030 / 050 mažų angų serija)

     -- Pilotinis valdomas 2S (150–500 didelių angų serija)

  2. Skirtas automatiniam švaraus vandens, suspausto oro, tepalinės alyvos, aušinimo pjovimo skysčio ir silpnai korozinių skysčių vamzdynų įjungimui/išjungimui. Kompaktiška integruota konstrukcija su sandariu sandarikliu; ritės palaiko ilgalaikį nuolatinį energijos tiekimą.

     -- Tiesioginio veikimo tipas: visiškai atidaromas esant 0 MPa nuliniam slėgio skirtumui, idealiai tinka žemo slėgio mikroskysčių šakoms

     -- Pilotinis tipas: didelės kiaurymės ir didelio pralaidumo pagrindiniams tiekimo vamzdynams su dideliais vamzdžiais

  3. Plačiai derinamas su staklių aušinimo grandinėmis, valymo purškimo linijomis, oro kompresorių išleidimo sistemomis, vandens valymo įranga, maisto pakavimo skysčių automatika.

Dvi produktų linijos Pilna klasifikacija: Tiesioginio veikimo NC VS Pilotinis valdomas NC

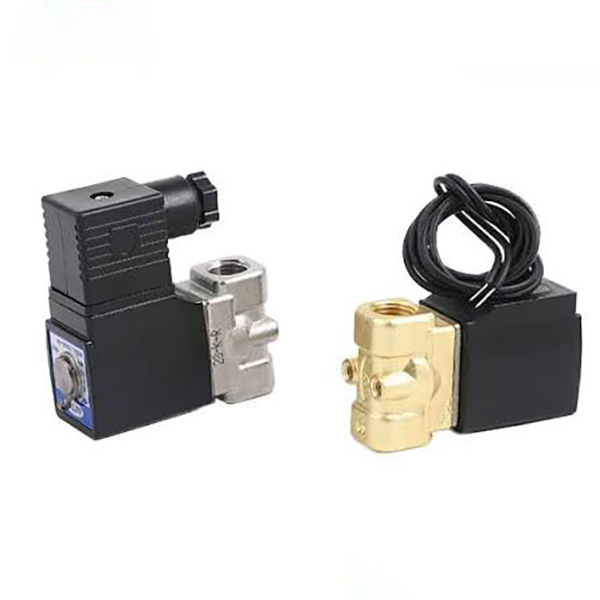

 1. 2S tiesioginio veikimo paprastai uždarytas (modelio pavyzdys: 2S-L030-08)

     -- Darbo principas:Nėra pagalbinės piloto oro kameros; elektromagnetinė ritė tiesiogiai traukia armatūros kotą, kad atidarytų / uždarytų vožtuvo lizdą. Visiškai atidarytas net esant 0 MPa nuliui vandens / oro slėgiui.

        * Maitinimas IŠJUNGTAS: spyruoklė paspaudžia sandariklį, kad visiškai nutrauktų vamzdyno skystį；

        * Maitinimas ĮJUNGTAS: ritė traukia inkarą aukštyn, kad atidarytų vožtuvo angą skysčiui praeiti

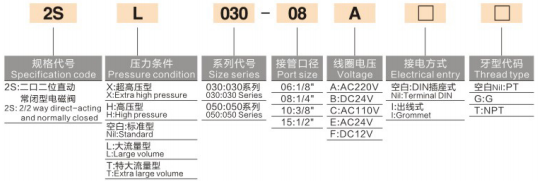

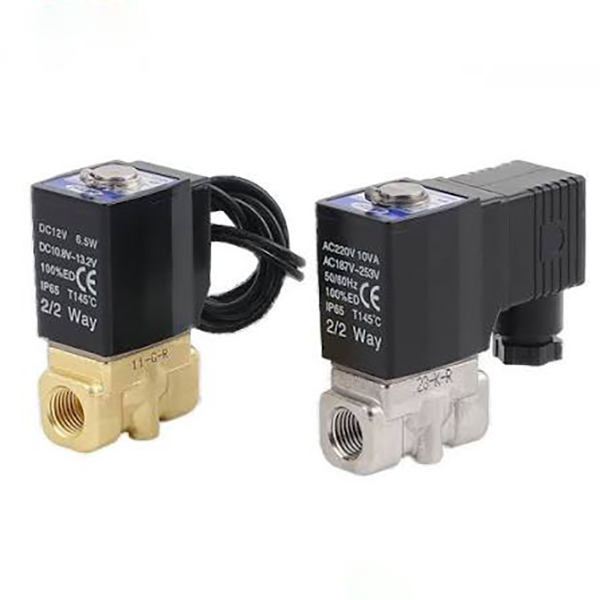

    -- Visa modelio kodavimo taisyklė:2S – Slėgio priesaga – Dydžių serija – Prievado sriegis – Ritės įtampa – Laido tipas – Standartinis sriegis

        * 2S: tiesioginio veikimo 2/2 krypčių NC solenoidinis vožtuvas

        * Slėgio klasės priesaga: tuščia = standartinė / L = didelis srautas / T = ypač didelis srautas / H = aukštas slėgis / X = ypač aukštas slėgis

        * Dydžių serija: 030 (mini), 050 (vidutinis mažas)

        * Prievado kodas: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Įtampos kodas: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Laidai: tuščias = DIN kištuko lizdas, I = kabelio laido tipas

        * Sriegis: tuščias = PT kūginis sriegis, G = G lygiagretus BSPP, T = NPT amerikietiškas sriegis

     -- Pagrindiniai privalumai:

        * Nulinio diferencinio slėgio paleidimas, nėra minimalaus darbinio slėgio ribos, stabilus mikro žemo slėgio skysčio kontūrų veikimas

        * Itin kompaktiškas korpusas, savavališkas montavimo kampas be gravitacijos apribojimų

        * Milisekundžių greitas atsakas greitiems įjungimo ir išjungimo ciklams

     -- Taikymo scenarijai:

       Mažų CNC staklių aušinimo alyvos purškiklis, mini skalbyklės mikropurškimas, 3C įrangos mikro oro/vandens atjungimas, vakuuminis pagalbinis vandens tiekimas, maži atšakos vamzdynai (G1/8 ~ G1/2).

  2.  2S Pilot-Operated Normally Closed Series

     -- Darbo principas:Integruota miniatiūrinė piloto valdymo anga; remiasi vidutiniu vamzdyno slėgiu, kad pakeltų pagrindinę diafragmą / ritę. Norint visiškai atsidaryti, reikalingas minimalus 0,05 MPa slėgio skirtumas. Ritė valdo tik nedidelę piloto išleidimo angą su mažu energijos suvartojimu.

        * Maitinimas IŠJUNGTAS: užsandarinta bandomoji anga, slėgis prieš srovę suspaudžia pagrindinį sandariklį, kad uždarytų vamzdyną

        * Maitinimas ĮJUNGTAS: Pilotinės kameros slėgis išleidžiamas, vidutinio slėgio pakeliama pagrindinė ritė didelio tūrio skysčio srautui užtikrinti; maksimalus angos dydis iki Φ50 (G2 colio)

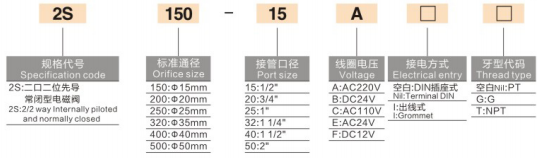

     -- Visa modelio kodavimo taisyklė:2S – angos dydis – prievado sriegis – ritės įtampa – laidų tipas – standartinis sriegis

        * 2S: Pilotiniu būdu valdomas 2/2 krypčių NC solenoidinis vožtuvas

        * Angos rėmo dydis: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        * Prievado kodas: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Įtampos / laidų / sriegių kodai visiškai atitinka tiesioginio veikimo variantus

    -- Pagrindiniai privalumai:

        * Didelė tiesi kiaurymė, itin didelis srautas, minimalus vamzdyno slėgio kritimas visos linijos centralizuotam vandens/oro tiekimo tinklui

        * Maža mažos galios ritė varo didelės skylės vožtuvo korpusą, mažai generuoja šilumą, tinka 24 valandų nenutrūkstamam darbui

        * Platus srauto kanalas, nesunku užsikimšti, suderinamas su pramoniniu cirkuliuojančiu aušinimo vandeniu, kuriame yra nedidelių suspenduotų priemaišų

     --Taikymo scenarijai:

        Oro kompresoriaus pagrindiniai įsiurbimo / nutekėjimo vamzdynai, didelės surinkimo linijos purškimo valymo pagrindinės vandens grandinės, birių vandens valymo kolektoriaus vamzdžiai, štampavimo įranga, aušinanti pagrindines alyvos linijas, sunkios pramoninės vandens tiekimo sistemos.

Universalios bendros produkto funkcijos (tiesiogiai ir bandomuoju valdymu)

  1. Standartinė normaliai uždaryta (NC) funkcija Gamyklinė numatytoji vertė

     Automatinis išsijungimas, kai nutrūksta elektra, apsaugo nuo skysčio perpildymo ir nuotėkio išjungiant įrangą, kad būtų užtikrintas didesnis sistemos saugumas.

  2. Kelios papildomos sandarinimo medžiagos

     -- Standartinė NBR nitrilo guma: universali vandeniui, orui, tepalinei alyvai

     - Pasirenkamas EPDM etileno propilenas: atsparus rūgštims / šarmams, karštam vandeniui ir maistui skirtas švarus skystis

  3. Patvari aukštos temperatūros mažos galios ritė

     Karščiui atspari izoliacinė ritė, skirta ilgalaikiam nuolatiniam energijos tiekimui, atspari degimui stabili izoliacija; dvigubos laidų parinktys (DIN lizdas / laidas) lanksčiam spintelės išdėstymui.

  4. Kelių tarptautinių gijų standartai eksportui

     PT britų kūginis, G BSP lygiagretus, NPT Amerikos sriegis neprivalomas, suderinamas su vidaus automatika ir užsienio gamybos linijomis.

  5. Pilno slėgio laipsnio pritaikymas

     Tiesioginio veikimo serija palaiko standartinį / didelį srautą / aukštą / ypač aukštą slėgį; bandomoji serija, skirta standartiniam pramoninio skysčio slėgiui 0,05–1,0 MPa.

  6. Universalus tvirtinimas be gravitacijos

     Gali būti montuojamas vertikaliai, horizontaliai arba apverstas, tinka ankštam elektros spintos vidaus išdėstymui.

Vieninga bendrųjų techninių specifikacijų lentelė

Tiesioginio VS pilotinio valdymo viso atrankos palyginimo lentelė

Segmentuoti tipiniai taikymo scenarijai

  1. Tiesioginio veikimo NC taikymo sritis

     - Vieno taško aušinimo alyvos įpurškimas ir mikropurškimas mažoms CNC staklėms

     -- Vakuuminis pagalbinis vandens tiekimas ir mini oro grandinės įjungimas/išjungimas 3C automatikos įrangai

     -- Mažos ultragarsinės valymo mašinos, laboratorinių mikroskysčių valdymo kilpos

     -- Įrangos priežiūros šaka, vieno taško vandens/dujų jungiklis mažiems šviestuvams

  2.Pilotinis valdomas NC pritaikymo diapazonas

     -- Oro kompresoriaus visas mašinos nutekėjimas ir pagrindinis oro vamzdyno uždarymas

     -- Pagrindinės vandens grandinės valdymas, skirtas didelės surinkimo linijos purškimo valymo įrangai

     -- Tūrinio vandens valymo įranga ir didelio srauto cirkuliaciniai aušinimo kolektoriaus vamzdžiai

     -- Maisto pakavimo, cheminės įrangos didelio gręžinio skysčio pagrindinis uždarymo vožtuvas

Pagrindinės atrankos sprendimo taisyklės

     -- Vamzdyno statinis slėgis ＜0,05 MPa, protarpinis mikroskysčių tiekimas → Reikia pasirinkti tiesioginio veikimo 2S

     -- Vamzdžio dydis ≥G1/2, didelio srauto pagrindinė kolektorius, stabilus ilgalaikis vandens/oro slėgis → Pasirinkite pilotuojamą 2S

     -- Karštas vanduo, tinkamas maistui, silpna rūgštinė/šarminė terpė: pateikdami užsakymą nurodykite EPDM sandariklį

     -- Centralizuotas laidai mašinos valdymo spintoje: pirmenybę teikite DIN lizdo laidų tipui

     -- Drėgna lauko įranga: pasirinkite laido tipą su vandeniui atspariu kabelių riebokšliu

Priderinti pilni pneumatinių ir skysčių grandinių sprendimai

  1. Maža aušinimo atšakos grandinė

     -- AFC oro aptarnavimo įrenginys → 3 V serijos 3/2 solenoidinis vožtuvas → PU vamzdeliai → 2S tiesioginio veikimo vožtuvas (aušinimo vandens kontūro valdymas)

  2. Užbaikite mašinos pagrindinę vandens surinkimo grandinę

     -- Vandens bako / oro kompresoriaus pagrindinis vamzdis → 2S pilotinis didelės skylės vožtuvas → kelių stočių purškimo atšakos

  3. Sprogimui atsparių skysčių dirbtuvių grandinė

     -- Sprogimui atsparus oro šaltinio apdorojimo įrenginys → 50-VPE sprogimui atsparus 3 krypčių vožtuvas + pritaikytas sprogimui atsparus ritė 2S valdymo vožtuvas

Vieno sakinio santrauka

     SOLH 2S serijos 2/2 krypčių normaliai uždarytas skysčio solenoidinis vožtuvas suskirstomas į nulinio slėgio paleidimo tiesioginio veikimo mažos angos modelį ir mažos galios didelio srauto pilotuojamą didelės angos variantą su pasirenkamais NBR/EPDM sandarikliais, kelių sriegių kelių įtampų suderinamumu, plačiai naudojamas automatiniam vandens, oro, alyvos valymo ir maisto produktų plovimo įrangos ir staklių pakavimo linijų valdymui.
