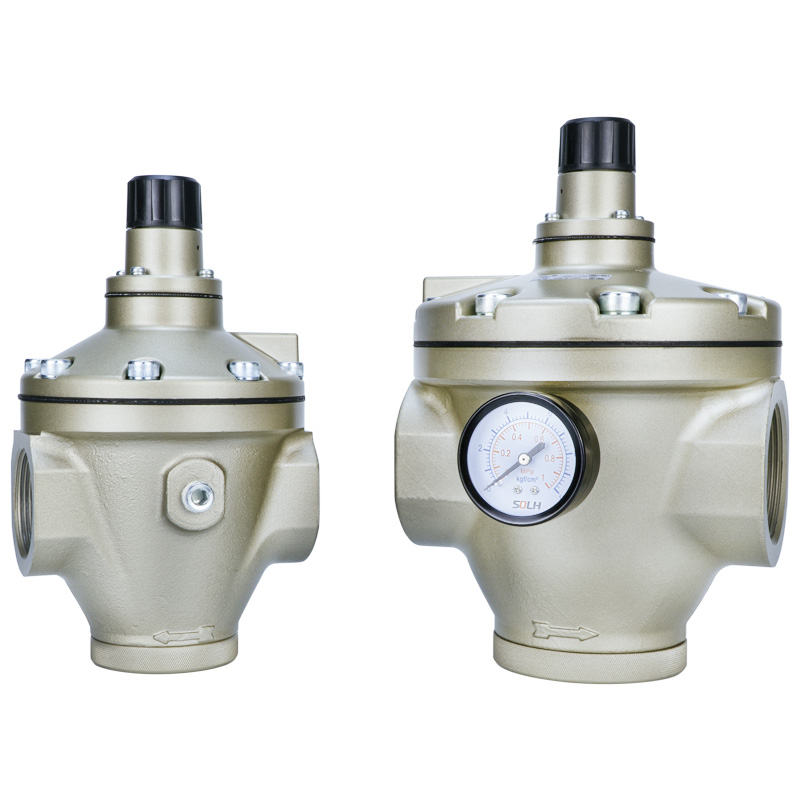

AR serijos pilotuojamas valdomas slėgio reguliatorius (SOLH pagal Richge Technology)

Prekinis ženklas:SOLH pagal Richge Technology (睿其格科技)

Produkto pozicionavimas

     SOLH AR pilotuojami reguliatoriai apima visus modelius AR425/435/625/635/825/835/925/935. Taikant vidinę piloto reljefo struktūrą, ši serija skirta vidutinio aukšto slėgio, didelio srauto, ilgo nuotolio ir didelio tikslumo pagrindiniams oro vamzdynams. Palyginti su standartiniais tiesioginio veikimo reguliatoriais, jis užtikrina didesnį reguliavimo tikslumą, didesnį pralaidumą ir stipresnį slėgio svyravimo efektyvumą.

Struktūra ir veikimo principas

     Konstrukcija: Vidinis piloto reljefo tipas su nuolatiniu išleidžiamu oru

     1 .Įleidžiamas suslėgtasis oras padalinamas į pagrindinį srauto kanalą ir nepriklausomą piloto valdymo grandinę.

     2. Pilotinis oro slėgis stumia diafragmą, kad sureguliuotų pagrindinės ritės atidarymą, kad išėjimo slėgis būtų stabilus.

     3. Integruota reljefo funkcija automatiškai pašalina perteklinį antrinį slėgį, kad būtų išlaikytas pastovus išėjimo slėgis.

     4. Nuolatinis išleidžiamo oro srautas, maždaug 5 l/min., užtikrina itin greitą atsaką ir išskirtinį reguliavimo tikslumą.

Pagrindinės produkto savybės

     1. Didelis srautas ir aukštas slėgis

     Maksimalus darbinis slėgis pasiekia 1,0 MPa su 1,5 MPa atspariu slėgiu. Prievadų dydžiai svyruoja nuo 1/4" iki 2", puikiai atitinkančių gamyklos pagrindines magistralines linijas ir centralizuotas oro tiekimo sistemas.

     2. Itin aukštas reguliavimo tikslumas

     Histerezė ≤0,02 MPa ir pakartojamumas ≤0,01 MPa. Išėjimo slėgis išlieka pastovus net esant staigiems įėjimo slėgio pokyčiams arba momentiniam srauto padidėjimui.

     3. Dvigubas slėgio diapazonas viename identiškame korpuse

     3.1 Suffix 25 modelis: 0,05–0,83 MPa, skirtas bendrai aukšto slėgio pramonei

     3.2 Suffix 35 modelis: 0,02–0,20 MPa žemo slėgio tikslumo valdymo scenarijams

     4. Integruotas automatinis viršslėgio sumažinimas

     Nereikia papildomo išorinio apsauginio vožtuvo. Integruota reljefo konstrukcija stabilizuoja slėgio išėjimą ir apsaugo nuo slėgio poveikio pasroviui esantiems pneumatiniams komponentams.

     5.Stabili, priežiūra nereikalaujanti konstrukcija

     Darbinė temperatūra svyruoja nuo -5 ℃ iki +60 ℃. Lieto aliuminio lydinio korpusas palaiko veikimą be tepimo ir savavališką montavimo orientaciją.

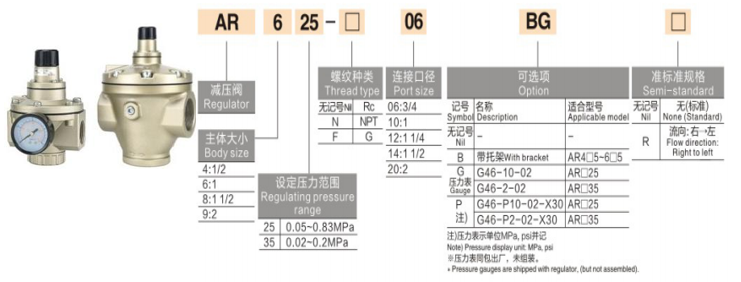

Režimaslių ir specifikacijų lentelė

Bendrieji techniniai parametrai

     1. Taikoma terpė: sausas arba suteptas suslėgtas oras

     2. Maksimalus įėjimo slėgis: 1,0 MPa

     3. Pastovus kraujavimas: apytiksliai. 5 l/min (ANR)

     4. Standartinio matuoklio prievadas: 1/4" sriegis

     5. Konstrukcijos tipas: Vidinis pilotas, reljefo konstrukcija su nuolatiniu nutekėjimu

Tipinės programos

     1. Gamyklos magistraliniai oro vamzdynai ir centralizuotos oro tiekimo stotys

     2. Didelio srauto įranga su didelės skylės cilindrais, oro varikliais, oro pūtimo ir džiovinimo įrenginiais

     3. Tikslus pneumatinis valdymas: bandymo įrenginiai, padėties nustatymo įranga, įtempimo valdymas ir hidrauliniai presai

     4. Vamzdynai su dideliais slėgio svyravimais ir oro perdavimu dideliais atstumais

     5. Dviejų pakopų slėgio mažinimo sistemos nuo aukšto slėgio oro rezervuarų iki vidutinio slėgio gamybos įrangos

Pagrindinė santrauka

     AR bandomoji serija apima vidinę reljefo bandomąją struktūrą, didelį srauto pajėgumą, didelį tikslumą, du pasirenkamus slėgio diapazonus ir nuolatinę automatinio nuleidimo funkciją. Jis tarnauja kaip optimalus slėgio reguliavimo sprendimas pagrindinėms oro magistralėms, didelio srauto įrangai ir didelio tikslumo aukšto slėgio pneumatinėms grandinėms.

Pasirinkimo palyginimas: tiesioginis AR / bandomasis AR / VEX1

     1. Tiesioginio veikimo AR (AR20~60): mažas srautas, ekonomiška kaina, standartinis reguliavimo tikslumas mažoms atšakoms grandinėms

     2. Pilot AR (AR425~935): vidutinio ir didelio srauto, didelio tikslumo, skirtas gamyklos pagrindiniams oro vamzdynams

     3. VEX1 serija: itin didelis pralaidumas, 3 jungčių išmetimo konstrukcija, kelių pakopų slėgio reguliavimas ir itin greitas reljefo veikimas
