2W serijos 2/2 krypčių skysčio solenoidinis vožtuvas (tiesioginio veikimo + pilotuojamas)

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH 2W serija yra universalus pramoninis 2/2 krypčių normaliai uždaromas skysčio uždarymo solenoidinis vožtuvas, padalintas į dvi konstrukcines linijas: tiesioginio veikimo 2W (030/050 mažos serijos) ir pilotuojamo 2W (150–500 didelių angų serijos). Jis atlieka automatinį švaraus vandens, suspausto oro, tepalinės alyvos, aušinimo pjovimo skysčio ir silpnai korozinių skysčių vamzdynų įjungimo/išjungimo valdymą.

       * Žalvarinis vožtuvo korpusas su daugiasluoksniu antikoroziniu sandarikliu; Dvi parinktys: tiesioginis nulinio slėgio paleidimo tipas ir didelio srauto pilotinis tipas, kad būtų galima pasirinkti visą diapazoną

       * Standartizuotos matmenų ir sriegių specifikacijos, suderinamos su PT/G/NPT kelių sriegių sriegiu, skirtu pasauliniam eksportui

       * Žemai temperatūrai atspari ritė palaiko stabilų ilgalaikį nuolatinį energijos tiekimą

     Plačiai derinamas su vandens valymo įranga, staklių aušinimo grandinėmis, purškimo valymo linijomis, oro kompresorių vamzdynais ir visos pramonės skysčių automatizavimo sistemomis.

Dvi produktų linijos Pilna klasifikacija: Tiesioginio veikimo NC VS Pilotinis valdomas NC

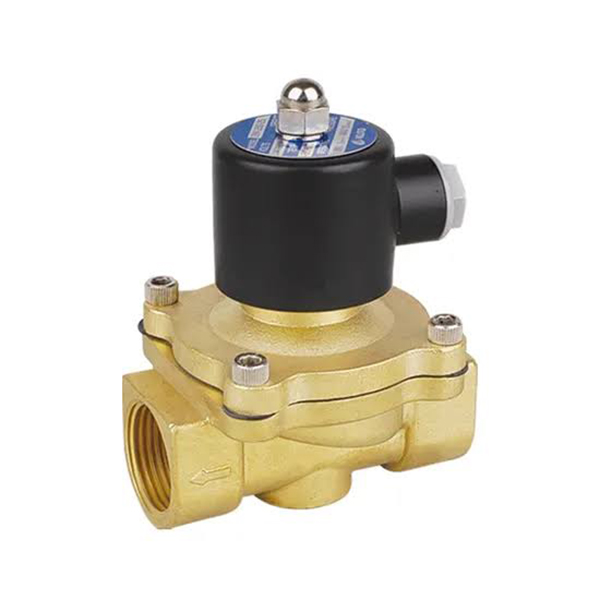

  1. 2W tiesioginio veikimo normaliai uždaras (modelio pavyzdys: 2W-L030-08)

     --Dirba princasple:Elektromagnetinė ritė tiesiogiai varo vidinę armatūros kotą, kad atidarytų / uždarytų pagrindinę vožtuvo lizdą, leidžiantį visiškai atidaryti esant 0 MPa nuliniam vidutiniam slėgiui.

        * Maitinimas IŠJUNGTAS: spyruoklė suspaudžia sandarinimo tarpiklį, kad visiškai nutrauktų vamzdyno skystį

        * Maitinimas ĮJUNGTAS: elektromagnetinė jėga pakelia ritę, kad būtų užtikrinta dvikryptė skysčio cirkuliacija

           Nėra papildomos piloto kameros, itin paprasta konstrukcija su milisekundės greitu atsaku.

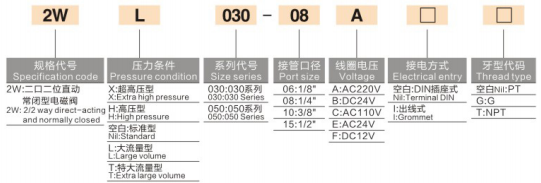

    -- Išsami modelio kodavimo taisyklė

     2W – Slėgio/srauto priesaga – Dydžių serija – Prievado sriegis – Ritės įtampa – Laido tipas – Standartinis sriegis

        * 2W: tiesioginio veikimo 2/2 krypčių normaliai uždarytas solenoidinis vožtuvas

        *  Slėgio ir srauto priesaga: tuščia = standartinis / L = didelis srautas / T = ypač didelis srautas / H = aukštas slėgis / X = ypač aukštas slėgis

        *  Dydžių serija: 030 (miniatiūrinis), 050 (vidutinis mažas)

        *  Prievado kodas: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Įtampos kodas: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Laidų režimas: tuščias = DIN lizdas (standartas valdymo spintai), I = vandeniui atsparus laido laidas (lauko drėgna įranga)

        *  Sriegio standartas: tuščias = PT britiškas kūginis sriegis, G = G lygiagretus sriegis, T = NPT amerikietiškas sriegis

   --  Pagrindiniai privalumai

       *  Nulinio diferencinio slėgio paleidimas, nėra minimalaus darbinio slėgio ribos, stabilus atidarymas vakuume, mikroslėgio ir mikro srauto vandens grandinės

        *  Ypatingai kompaktiškas korpusas, savavališkas montavimo kampas ankštai įrangos spintelės išdėstymui

        *  Milisekundžių greitas įjungimo ir išjungimo atsakas, tinka aukšto dažnio pertraukiamiems paleidimo-sustabdymo ciklams

        *  Mažas vožtuvo korpusas su mažomis eksploatacinėmis sąnaudomis, ekonomiškas pirmasis pasirinkimas vieno taško atšakos valdymui

     --  Taikymo scenarijai

      Vieno taško aušinimo alyvos įpurškimas mažoms CNC staklėms, mini purškimo staklėms, mikro oro/vandens valdymui 3C automatikos įrangai, mažų oro kompresorių atšakų jungikliams, laboratorijos mikro skysčio įjungimo/išjungimo valdymui.

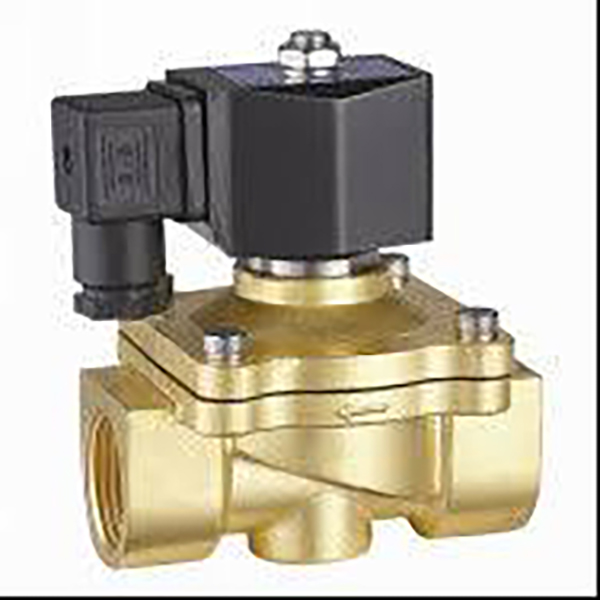

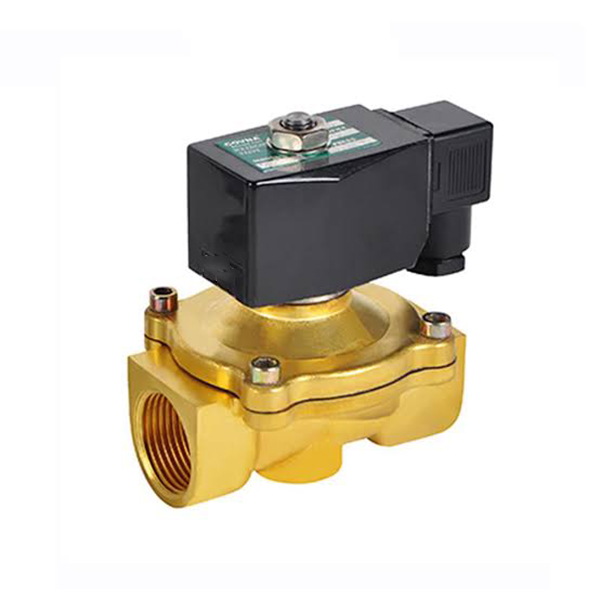

  2. 2W pilotinis valdomas normaliai uždarytas (modelio pavyzdys: 2W250-25)

     -- Darbo principas:Integruota bandomoji išleidimo anga, kuri priklauso nuo dujotiekio vidutinio slėgio, kad pakeltų didelės skylės pagrindinę ritę; ritė valdo tik mažą bandomąją angą su mažu energijos suvartojimu ir mažu šilumos generavimu. Minimalus paleidimo slėgio skirtumas 0,05 MPa, vožtuvas negali visiškai atsidaryti be vidutinio slėgio.

        * Maitinimas IŠJUNGTAS: užsandarinta bandomoji anga, vidinis ertmės slėgis suspaudžia sandariklį, kad uždarytų vamzdyną

        * Maitinimas ĮJUNGTAS: Pilotinės kameros slėgio išleidimas, vidutinio slėgio kėlikliai atidaro pagrindinį vožtuvą didelio tūrio skysčio srautui, didžiausia anga iki Φ50 (G2 colio)

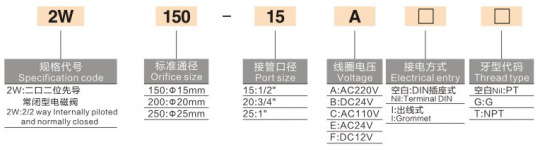

    --Išsami modelio kodavimo taisyklė

        2W – angos dydis – prievado sriegis – ritės įtampa – laidų tipas – standartinis sriegis

        *  2 W: Pilotiniu būdu valdomas 2/2 krypčių normaliai uždarytas solenoidinis vožtuvas

        *  Standartinis angos dydis: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        *  Prievado kodas: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Įtampos, laidų ir sriegių kodai visiškai keičiami su tiesioginio veikimo serijomis, suderinamomis ritės atsarginėmis dalimis

  3. Pagrindiniai privalumai

     -- Itin didelė tiesi kiaurymė dideliam vidutiniam srautui, itin mažam vamzdyno slėgio nuostoliui, idealiai tinka visos linijos centralizuotam vandens/oro tiekimo tinklui

     - Mažos galios ritė varo didelės skylės vožtuvo korpusą, žemas temperatūros kilimas 24 valandas nepertraukiamai veikiant, apsaugo nuo degimo

     -- Platus srauto kanalas nėra lengvas užsikimšti, palaiko cirkuliuojantį pramoninį aušinimo vandenį su mažomis suspenduotomis priemaišomis

     - Vieno piloto vožtuvas gali pakeisti kelis mažus tiesioginius vožtuvus, supaprastinti pagrindinio dujotiekio išdėstymą ir sumažinti pirkimo išlaidas

  4.Taikymo scenarijai

     Pagrindinės vandens grandinės valdymas, skirtas didelės surinkimo linijos purškimo valymo įrangai, oro kompresoriaus viso mašinos nutekėjimo ir pagrindinio oro vamzdyno išjungimui, cirkuliacinės aušinimo sistemos didelio srauto kolektoriaus vamzdžiams, vandens valymo įrangai, bendram skysčių pagrindiniam jungikliui maisto pakavimui ir cheminei įrangai.

Universalios bendros pagrindinės funkcijos (tiesiogiai ir bandomuoju valdymu)

  1.Vienoda NC normaliai uždara funkcija (gamyklinė numatytoji)

     Automatinis išsijungimas nutrūkus elektrai, veiksmingai apsaugo nuo perpildymo, vandens/oro nuotėkio išjungiant įrangą, kad būtų užtikrinta didesnė sistemos sauga.

  2. Dvi papildomos sandarinimo medžiagos

     -- Standartinė NBR nitrilo guma: universali švariam vandeniui, suslėgtam orui ir tepalinei alyvai bendroms darbo sąlygoms

     - Pasirenkamas EPDM etileno propilenas: atsparus karščiui, atsparus silpnoms rūgštims ir šarmams, skirtas karštam vandeniui, maistiniams švariems skysčiams ir marinavimo įrangai

  3. Kelių specifikacijų universalios suderinamos ritės

     Visa kintamosios ir nuolatinės srovės įtampos aprėptis, mažos galios izoliuota ritė, palaikanti ilgalaikį nuolatinį energijos tiekimą; dvigubos laidų schemos (DIN lizdas / vandeniui atsparus laidas), pritaikomos prie vidaus spintos ir lauko įrangos laidų.

  4.Kelių tarptautinių eksporto siūlų standartai

     Trys sriegių parinktys: PT britų kūginis, G lygiagretus BSPP, NPT Amerikos sriegis, atitinkantis vidaus automatikos įrangą ir užsienio gamybos linijos eksporto poreikius.

  5. Universalus tvirtinimas be gravitacijos

     Vožtuvo korpusą galima montuoti vertikaliai, horizontaliai arba apversti, nepažeidžiant atidarymo/uždarymo našumo, puikiai tinka kompaktiškam spintelės išdėstymui.

  6. Viso slėgio lygio pritaikymas

     Tiesioginė serija palaiko standartines / aukšto slėgio / ypač aukšto slėgio / didelio srauto pritaikytas versijas; bandomoji serija natūraliai prisitaiko prie įprasto pramoninio skysčio slėgio diapazono 0,05–1,0 MPa.

Vieninga bendrųjų techninių specifikacijų lentelė

Tiesioginio VS pilotinio valdymo viso atrankos palyginimo lentelė

Segmentuoti tipiniai taikymo scenarijai

  1. 2W tiesioginio veikimo NC taikomi laukai

     - Vieno taško aušinimo alyvos įpurškimas ir mikropurškimas mažoms CNC staklėms, paprastas stoties mikroskysčių valdymas

     -- Vakuuminis pagalbinis vandens tiekimas ir mažos pneumatinės šakos įjungimas/išjungimas 3C automatikos įrangai

     -- Maža ultragarso valymo įranga, laboratorinės mikroskysčių valdymo kilpos

     -- Įrangos priežiūros šaka, vieno taško vandens/dujų jungiklis mažiems šviestuvams

  2. 2W bandomojo valdymo NC taikomi laukai

     -- Oro kompresoriaus visas mašinos nutekėjimas, dirbtuvių pagrindinio oro vamzdyno atjungimo vožtuvas

     - Pagrindinis vandens grandinės valdymas, skirtas didelės surinkimo linijos purškimo valymo įrangai

     -- Vandens valymo cirkuliacinė sistema, pramoninio aušinimo didelio srauto kolektoriaus vamzdžiai

     -- Didelės angos skysčio pagrindinis jungiklis, skirtas maisto pakavimui ir visai cheminei įrangai

Pagrindinės atrankos sprendimo taisyklės

     -- Vamzdyno vandens/oro slėgis mažesnis nei 0,05 MPa, pertraukiama mikro terpė, vakuuminė grandinė → Reikia pasirinkti 2 W tiesioginio veikimo tipą

     -- Vamzdžio dydis ≥G1/2, visos linijos magistralinio vamzdžio didelio srauto perdavimas, ilgalaikis stabilus slėginis vamzdynas → Pasirinkite 2 W pilotuojamą tipą

     -- Karštas vanduo, išgrynintas vanduo, silpnos rūgšties skysčio darbo sąlygos: Pateikdami užsakymus nurodykite EPDM maistinį sandariklį

     -- Centralizuotas laidai mašinos valdymo spintoje: pirmenybė teikiama DIN lizdo laidų tipui; Lauko purškimo ir drėgnos įrangos įranga pasirenka I vandeniui atsparų laido tipą

     -- Aukšto slėgio vandens grandinė ir didelio srauto stotys gali pasirinkti pritaikytus vožtuvų korpusus su priesaga H/L/T

Priderinti pilni pneumatinių ir skysčių grandinių sprendimai

  1. Maža aušinimo atšakos grandinė

     AFC oro aptarnavimo įrenginys → 3 V serijos 3/2 solenoidinis vožtuvas → PU plastikinis vamzdelis → 2 W tiesioginio veikimo vožtuvas (aušinimo vandens kontūro įjungimo / išjungimo valdymas)

  2. Užbaikite mašinos pagrindinę vandens surinkimo grandinę

     Vandens bako / oro kompresoriaus pagrindinis vamzdis → 2W bandomasis didelės skylės vožtuvas → atšakos tiekimas į kiekvieną stoties purškimo vamzdyną

  3. Sprogimui atsparių skysčių dirbtuvių grandinė

     Sprogimui atsparus oro šaltinio apdorojimo įrenginys → 2 W valdymo vožtuvas su pritaikyta sprogimui atsparia ritė, suderinta su sprogimui atspariais automatinio valdymo vamzdynais

Vieno sakinio santrauka

     SOLH 2W serijos žalvarinis 2/2 krypčių normaliai uždarytas skysčio solenoidinis vožtuvas suteikia nulinio slėgio paleidimo mažą tiesioginio veikimo variantą ir mažos galios didelio srauto didelio srauto pilotinį variantą su pasirenkamu NBR/EPDM maistiniu sandarikliu, kelių sriegių ir kelių įtampų suderinamumu, plačiai naudojamas automatiniam vandens, oro, alyvos vandens pakavimo įrangos plovimui ir staklių pakavimo įrangos plovimui.
