     „VSG-40.5“ serijos vakuuminės grandinės pertraukiklis yra naujo tipo trijų fazių 50Hz pagal unikalią projektavimo koncepciją ir kartu su rinkos paklausa ir vystymuisi, orientuota 40,5 kV vidaus vidaus įtampos įtampa, ji gali būti teikiama pramoninėms ir kalnakasybos įmonėms, elektrinei ir pakaitams, kaip elektros energijos valdymo ir apsaugos priemonės, ir yra tinkama dažnai naudoti.

VBI patalpų aukštos įtampos skiedimo grandinės pertraukiklis yra vidinis įtaisas, turintis trijų fazių AC 50Hz ir įvertintą 40,5 kV įtampą. Jis gali būti naudojamas valdyti ir apsaugoti elektros įrangą pramoninėse ir kasybos įmonėse, elektrinėse ir pastotėse, ypač tose vietose, kur dažnai veikiančios. „Switch“ spintelėje esančios grandinės pertraukiklio montavimo forma gali būti fiksuoto tipo arba ištraukiamo tipo, sumontuotas ant trolės.vbi patalpų aukštos įtampos vakuuminės grandinės pertraukiklio, yra patikimas našumas ir yra lengvai įdiegtas. Tai yra geriausias pasirinkimas valdyti ir apsaugoti aukštos įtampos perdavimo ir paskirstymo sistemas.

 Produkto apžvalga

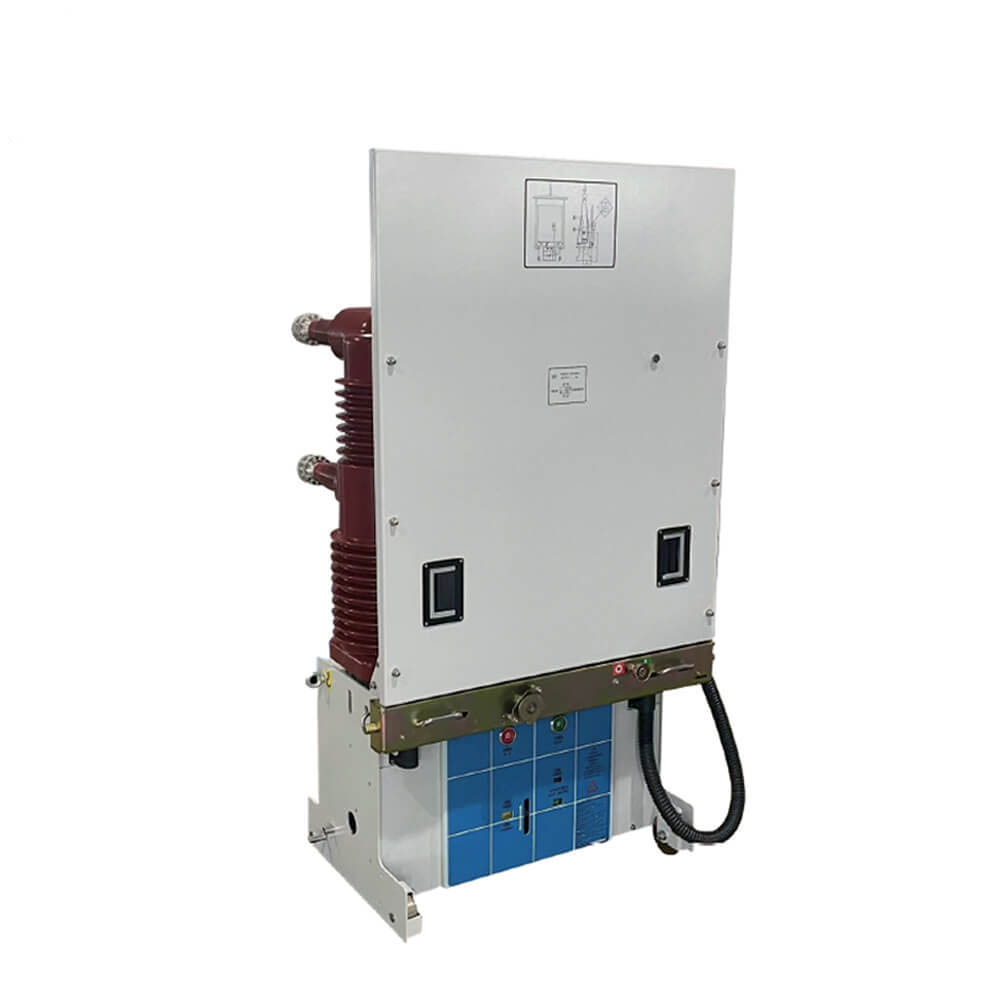

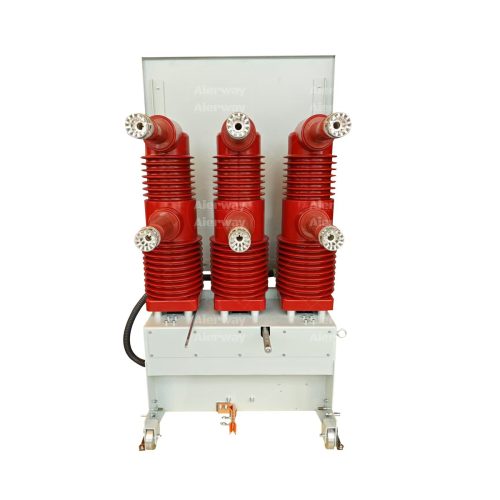

    „VBI-40.5“ grindų pritvirtintas vakuumo grandinės pertraukiklis yra aukštos kokybės, vidutinės įtampos perjungimo įtaisas, skirtas patikimai apsaugoti ir valdyti elektros sistemas, kurių vertė 40,5 kV. Naudojant pažangių vakuuminių pertraukiklių technologiją, jis užtikrina efektyvų lanko gesinimą, minimalią priežiūrą ir ilgą eksploatavimo laiką. Idealiai tinka energijos paskirstymo tinklams, pramoninėms gamykloms ir pastotėms, šis pertraukiklis sujungia tvirtą konstrukciją su patogiu vartotojui.

Pagrindinės savybės

Įtampos įvertinimas:40,5 kV (atlaikykite 95 kV žaibo impulsą).

Dabartinis įvertinimas:Iki 2500A nepertraukiama, 31,5kA trumpojo jungimo lūžio talpa.

Vakuuminis pertraukiklis:Hermetiškai užklijuotas, be priežiūros ir ekologiškas (be SF₆ dujų).

Mechanizmas:Pavasarį valdomas arba variklis varomas 储能 mechanizmas, skirtas greitai uždaryti/atidaryti (<50ms).

Saugumas:Integruotas anti-slydimo dizainas, mechaniniai/elektriniai blokai ir įžeminimo jungikliai.

Standartų atitiktis:Susitinka su IEC 62271, GB/T 1984 ir ANSI C37.04.

Diegimo instrukcijos

3.1 Išankstinio įdiegimo patikrinimai

Patikrinkite nepažeistą pakuotę ir jokios fizinės žalos.

Patvirtinkite įvertintus parametrus atitikimo sistemos reikalavimus.

Užtikrinkite betoninį pagrindą be vibracijos.

3.2 Montavimo žingsniai

Užtikrinkite pertraukiklį prie grindų naudodami inkaro varžtus (rekomenduojama M16).

Prijunkite pirminius autobusų juostas su sukimo momento nustatymais kiekvienam gamintojo specifikacijoms (pvz., 50 nm).

Vieliniai antriniai valdymo kabeliai prie gnybtų (pažymėta „Atvira/uždara ritė“, „pagalbiniai kontaktai“).

Žemės laužiklio važiuoklė saugiai (atsparumas požeminiam atsparumui ≤4Ω)

Operacijos vadovas

4.1 Rankinis veikimas

Uždarymas: pasukite rankinę rankeną pagal laikrodžio rodyklę, kol „spustelėkite“ patvirtins įsitraukimą.

Atidarymas: paspauskite raudoną „kelionės“ mygtuką arba ištraukite mechaninę kelionės svirtį.

4.2 Elektros veikimas

Norėdami gauti nuotolinio valdymo pultą, tepkite 220 VDC/110VAC uždarymo ritėje (momentinis impulsas).

Norėdami naudoti režimą, naudokite vietinį/nuotolinio selektoriaus jungiklį.

4.3 Rodikliai ir aliarmai

Žalias LED: Breaker uždarytas.

Raudonas LED: „Breaker Open“/„Tripped“.

Signalizacijos kontaktai: SF₆ slėgio praradimo (jei įrengta) arba spyruoklės suaktyvinimas

Priežiūra ir trikčių šalinimas

5.1 Įprastiniai patikrinimai

Patikrinkite kontaktus kas 5000 operacijų (per „Viewport“).

Sutepkite judančias dalis kasmet su aukštos temperatūros tepalu.

Bandymo izoliacijos varža (> 1000mΩ @5KV).

5.2 Bendri klausimai

Neuždarymas: patikrinkite valdymo galią, spyruoklinį įkrovą ar blokavimo sąlygas.

Per didelis šildymas: priveržkite jungtis; Išmatuokite kontaktinį pasipriešinimą (<50 μΩ).

Įspėjimai apie saugą

Prieš aptarnavimą pašalinkite pertraukiklį.

Tik apmokytas personalas turėtų atlikti techninę priežiūrą.

Niekada neveikite su matomais pažeidimais ar nenormaliais triukšmais.

Aplinkos ir šalinimas

Išmeskite vakuuminius pertraukiklius kaip elektronines atliekas (nepageidaujamas).

Metalų perdirbimo ir plastikai pagal vietinius reglamentus.

Pagrindinė informacija.

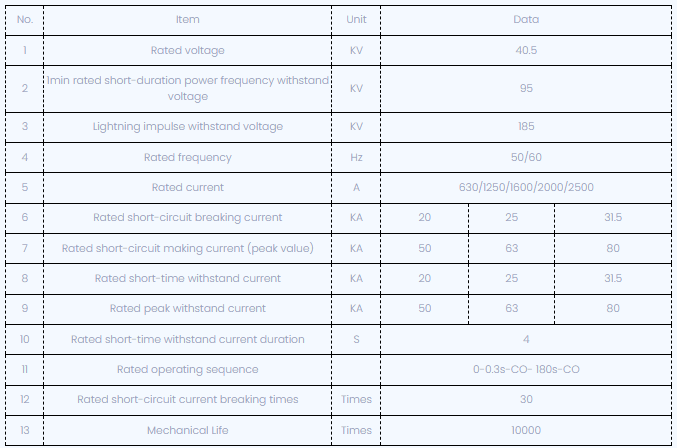

Techniniai parametrai

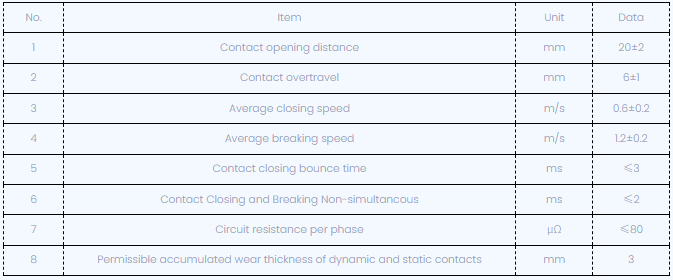

Pakoregavus grandinės pertraukiklį, mechaniniai charakteristikos parametrai yra parodyti žemiau:

Techniniai brėžiniai

Aplinkos sąlygų taikymas

1. Aplinkos temperatūra: -10c ~ +40c (tai leidžia laikyti ir pernešti -30 laipsnių Centigrade);

2. Aplinkos drėgmė: vidutinė dienos drėgmė turėtų būti ne didesnė kaip 95%. Vidutinė mėnesio drėgmė turėtų būti ne didesnė kaip 90%;

3. Sočiųjų garų slėgis: Vidutinis dienos slėgis turėtų būti ne didesnis kaip 2,2 kPa; Vidutinis mėnesio spaudimas neturėtų būti daugiau

nei 1,8 kPa;

4. Aukštis: ≤1500 m;

5. Žemės drebėjimo intensyvumas: ≤8 laipsnis;

6. Jis turėtų būti montuojamas toje vietoje be ugnies, sprogimo, rimto nešvarumų, cheminės erozijos ir smurtinės vibracijos.
