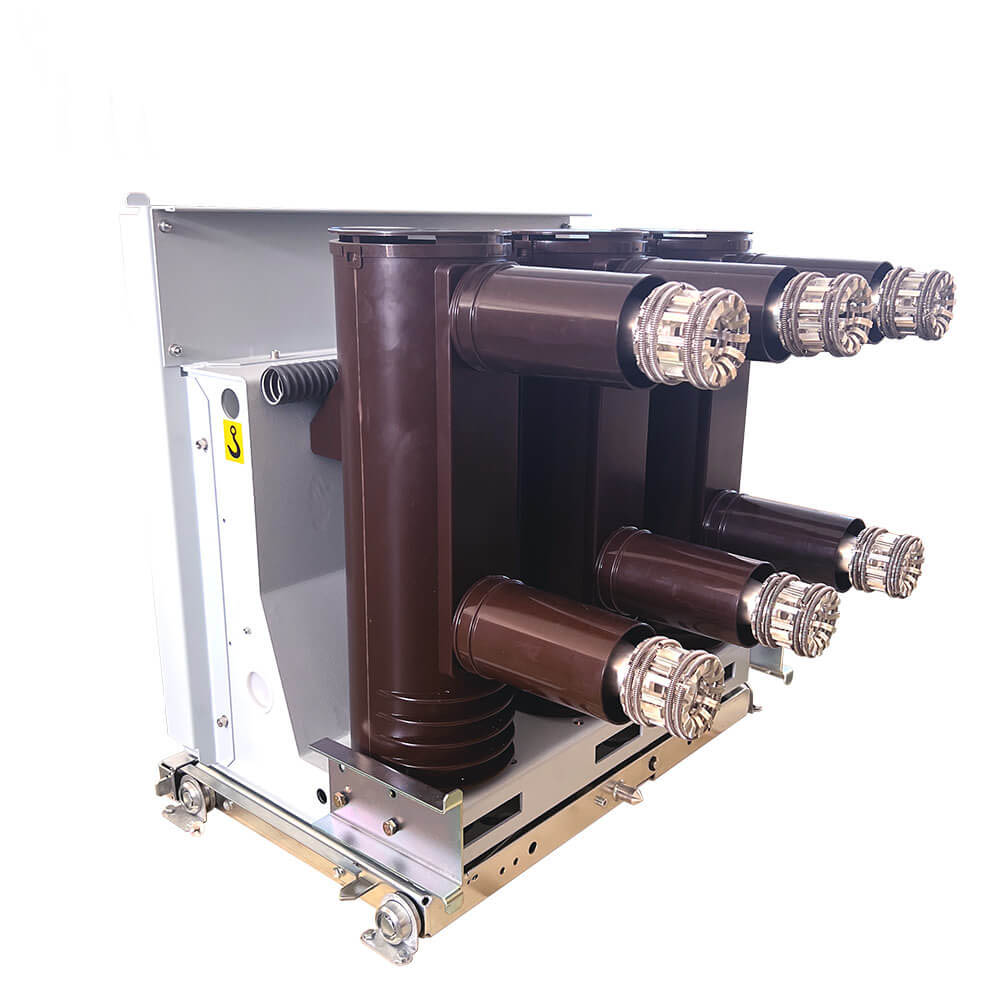

10 kV 12 kV vidutinės įtampos rankdarbis VCB tipo su izoliaciniu vamzdeliu su laidžiomis dalimis

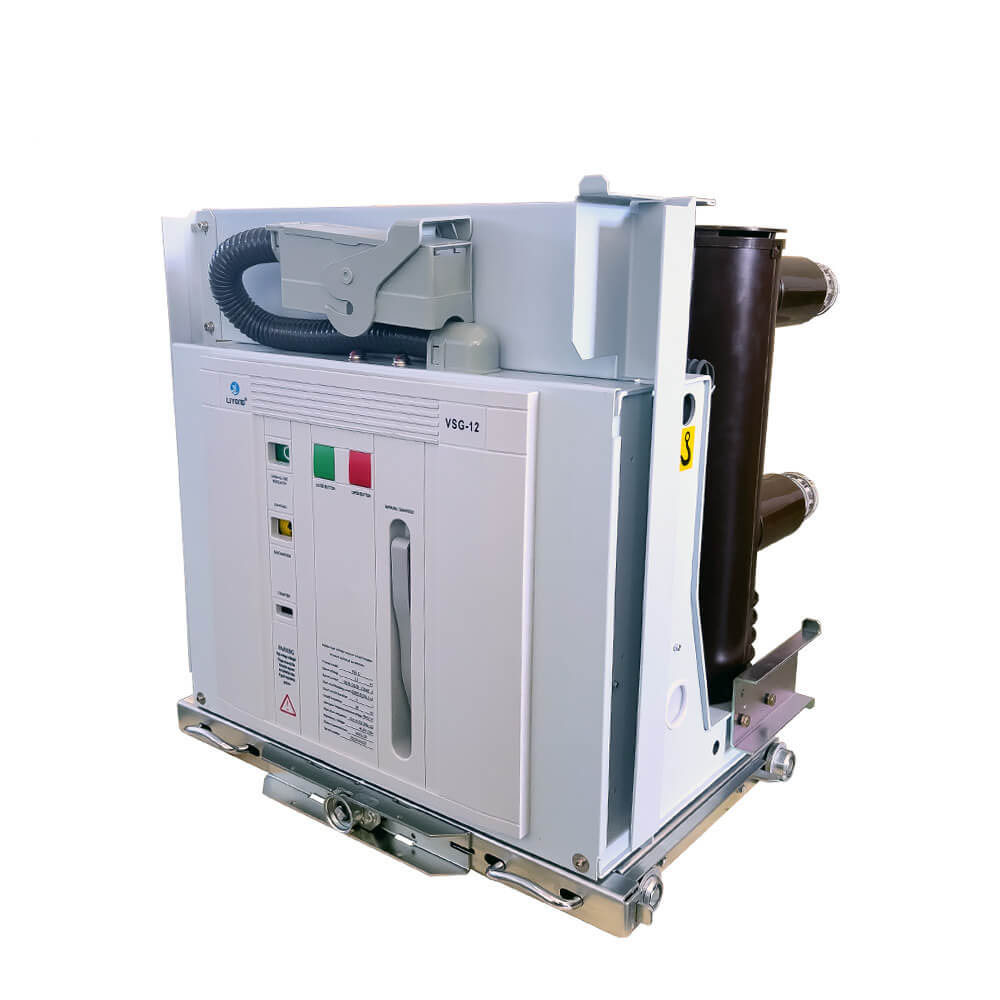

Model:VSG-12/630-210
VSG-12 patalpų aukštos įtampos vakuuminės grandinės pertraukiklis yra skirtas naudoti vidaus skirstomųjų įrenginių programose 12 kV galios sistemose su trijų fazių AC 50Hz įvertinta įtampa. Jis tarnauja kaip esminis apsauginis ir valdymo blokas energijos paskirstymo įrangai ir pramoninėms patalpoms. Šis grandinės pertraukiklis yra tinkamas aplinkai, kuriai reikalingos dažnos operacijos, esant vardinei srovei, arba galimybė kelis kartus nutraukti trumpojo jungimo sroves. Grandinės pertraukiklis pasižymi moduliniu dizainu, kai veikimo mechanizmas ir grandinės pertraukiklio korpusas yra atskirtas, leidžiantis greitai pakeisti ir surinkti. VSG vakuuminės grandinės pertraukiklis yra naujas vidaus skirstomųjų įrenginių. Jis daugiausia naudojamas trijų fazių kintamosios srovės sistemai, kurios vardine įtampa yra 12 kV ir vardinio dažnio 50–60Hz dažnis. Jis turi kompaktiškos struktūros pranašumus, didelį patikimumą, mažą veikimo vibraciją ir lengvą priežiūrą. Jis gali būti plačiai naudojamas elektrinėse, plieno gamyklose, metalurgijoje, naftos chemijos, transportavimo, pastatų ir kitose pramonės bei kasybos įmonėse. Kaip skirstomieji įrenginiai, skirti apsaugoti aukštos įtampos variklius, transformatorius, linijų gedimus ir kitas apkrovas.

10 kV 12 kV vidutinės įtampos rankdarbis VCB tipo su izoliaciniu vamzdeliu su laidžiomis dalimis

     VSG tipo patalpų aukštos įtampos vakuuminės grandinės pertraukiklis yra tinkamas perjungti įvairias įvairių prigimties apkrovas ir dažnas galios sistemose su trijų fazių AC 50Hz ir vardine įtampa 7,2 kV-40,5 kV. Elektros įrangos apsauga ir valdymas pastotėse. Jis gali būti aprūpintas „Kyn28A“ ir kitomis vidutinėmis rankinių rašto tipo skirstomosiomis mašinėlėmis, taip pat gali būti įrengtas XGN fiksuotas skirstomieji įrenginiai.

     VSG tipas patalpų aukštos įtampos vakuuminės grandinės pertraukiklis atitinka nacionalinį standartinį GB1984 „AC Aukštos įtampos cilinės pertraukiklį“, JB/T3855 „3.6 ~ 40,5 kV vidaus kintamosios srovės aukštos įtampos vakuuminės grandinės pertraukiklis“ ir IEC60056 „Aukštos įtampos AC CICUIT Breaker“. Susipažinkite su „10-35KV patalpų aukštos įtampos vakuuminės grandinės pertraukiklio užsakymo techninėmis sąlygomis“. Jis turi mažo dydžio pranašumus, lengvą, lengvą, tinkamą dažnai veikti ir pertraukti be priežiūros, ir yra labiau naudojamas 3KV-40,5KV paskirstymo tinkle.

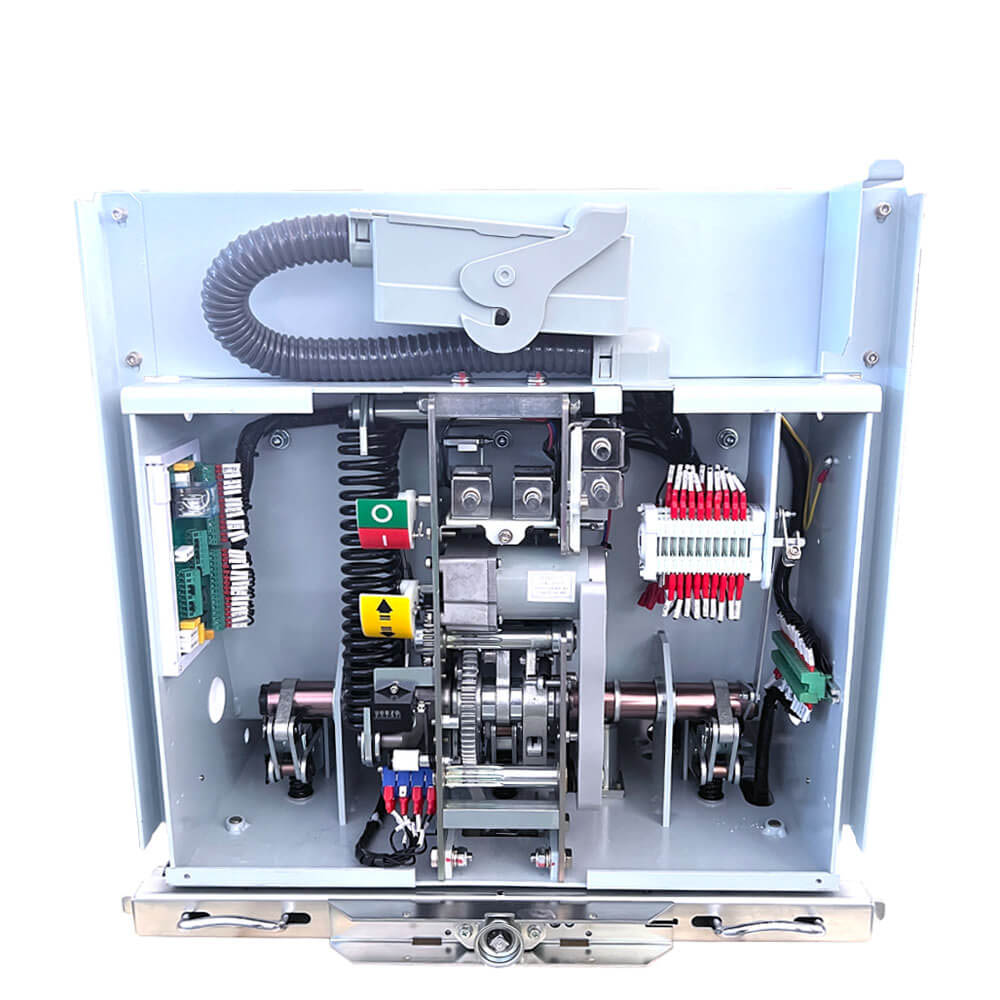

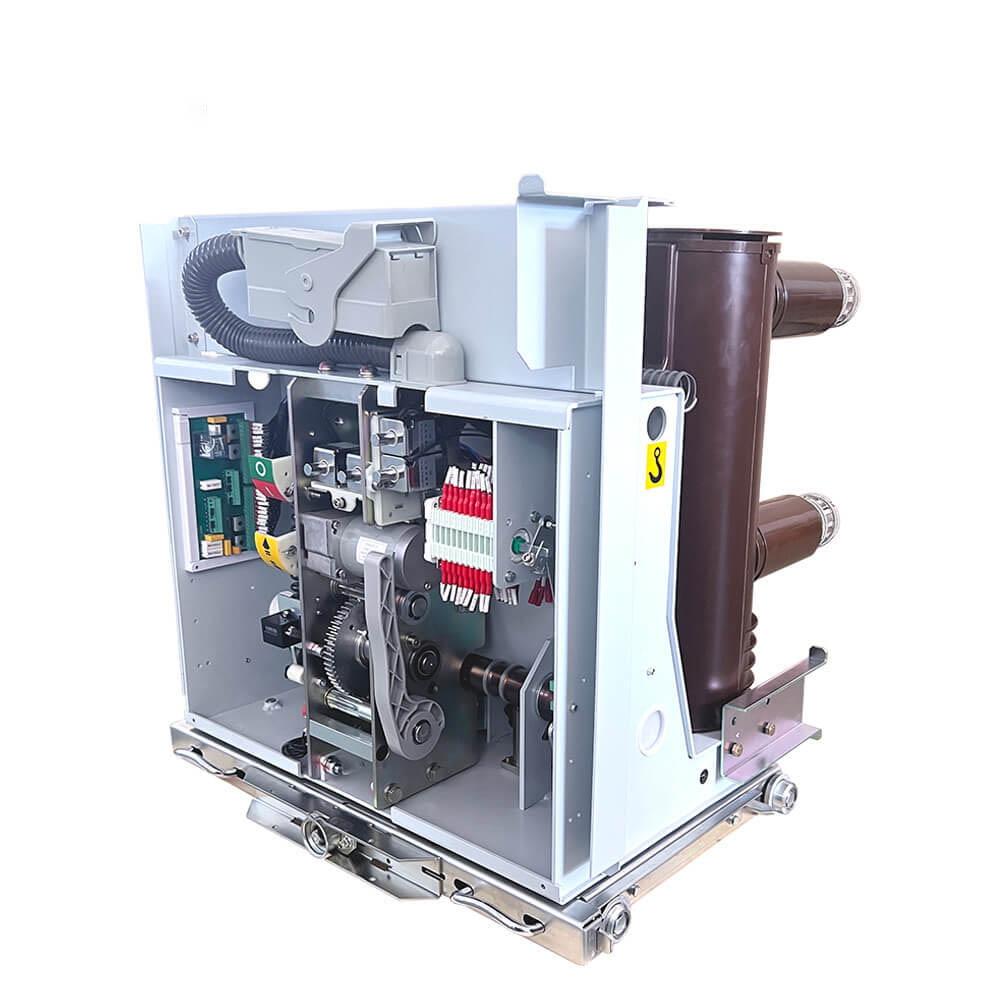

    VSG mechanizmas naudoja kumštelį (pagrindiniame mechanizmo modulyje), kad būtų galima tiesiogiai valdyti verpstę (rėmo suklio modulyje), kad sumažintų perdavimo jungtį ir pagerintų perdavimo efektyvumą (be vyrio jungties). Sumažinkite produkto energijos sąnaudas ir padidinkite produkto tarnavimo laiką. Įdiekite pagrindinį grandinės modulį, tai yra, užpildykite pagrindinę vakuuminės grandinės pertraukiklio konfigūraciją. Tada įdiekite važiuoklės automobilio modulį, kontaktinę svirtį, kontaktą ir izoliacinę rankovę, kad užpildytumėte rankomis pakeisto grandinės pertraukiklio konfigūraciją.


Techninės savybės

1. Pirmosios kartos įmontuoto tipo rankdarbis Kinijoje su nepriklausomomis intelektualinėmis teisėmis. Jis pasižymi subrendusi technologija ir aukšta kainos/našumo santykis.

2.Paktinės dalys priima nikelio-fosforo lydinio, pritaikytą tobulai atsparumui nusidėvėjimui ir atsparumui korozijai.

3. Pagrindinės dalys yra pačios, kad užtikrintume produktus, kurie atitiktų projektavimo projekto reikalavimą

4. Cilindrinės kompozicinės izoliacijos pagrindinė grandinė pasižymi mažu tūriu, be priežiūros ir nedaug aptarnavimo.

Pagrindiniai techniniai parametrai:


· Įvertinta izoliacijos lygis: 75KV

· Įvertintas žaibo impulsas atlaiko įtampą: 42 kV

· Įvertinta srovė: 630a, 1250a, 1600a, 2000a, 2500a, 3150a, 5000a

· Įvertinta trumpojo jungimo lūžio srovė: 25KA, 31,5KA, 40KA

· Įvertintas trumpojo jungimo kūrimas srovė (smailė): 63KA, 80KA, 100KA

· Įvertinta trumpojo jungimo trukmė: 4 sekundės

· VALDYTAS VEIKLOS SEKACIJA: O-0.3S-CO-180S-CO arba O-180S-CO-180S-CO (40KA)

· Įvertintas vienkartinis/atgal kondensatoriaus banko lūžis: 630A/400A

· Operacijų skaičius esant įvertintam trumpojo jungimo lūžio srovei: 30 kartų

· Uždarymo laikas: 30–70ms

· Darbo laikas: 20-50ms

· Mechaninis gyvenimas: 30 000 operacijų

· Varžta energijos kaupimas ir veikimo įtampa: AC220/110 V, DC220/100 V

· Kreipkitės į spragą: 11 ± 1 mm

· Kontaktinis perpardavimas: 3,5 ± 0,5 mm

· Vidutinis uždarymo greitis: 0,5–0,8m/s

· Vidutinis atidarymo greitis: 0,9–1,2m/s

· Kreipkitės į atmetimo laiką uždarant: ≤2ms

· Sinchronizacijos laikas trijų fazių atidarymui ir uždarymui: ≤2ms

· Pagrindinis atsparumas grandinėms: ≤50 μΩ (630A), ≤45 μΩ (1250A), ≤35 μΩ (1600–2000A), ≤25 μΩ (2500A ir didesnis)

Produkto savybės:

· Platus pritaikomumas: moduliniai veikimo mechanizmai VCB VSG-12 patalpų aukštos įtampos vakuuminės grandinės pertraukiklis yra tinkamas įvairioms aplinkoms ir yra ypač gerai pritaikytas programoms, kurioms reikalingas dažnai veikimas ir didelis patikimumas energijos sistemose.

· Modulinė konstrukcija: veikimo mechanizmas naudoja modulinį dizainą, užtikrinantį greitų pakeitimų ir surinkimo patogumą.

· Sauga ir patikimumas: jis gali pasigirti puikiais elektros veikimais, patikimai apsaugodamas ir valdant galios įrangą.

· Ilgas mechaninis gyvenimas: Esant aukštam mechaniniam tarnavimui, jis gali atlaikyti ilgesnį naudojimo laikotarpį.

Išplėstinis dizainas: tokios funkcijos kaip „Contact Gap“ ir „Contact Overtravel“ užtikrina aukštą našumą ir patikimumą.










Pagrindinė informacija.



Techninis parametras




Matmenų brėžinys:



Veikimo aplinka:

· Aplinkos temperatūra: neviršija +40 ° C, ne mažesnė kaip –15 ° C (laikymas –30 ° C neleidžiama).

· Aukštis: neviršija 1000 m.

· Santykinė drėgmė: dienos vidurkis neviršija 95%, mėnesio vidurkis neviršija 90%. Dienos soties garų slėgis neviršija 22 × 10-3MPa, mėnesio vidurkis neviršija 18 × 10-3MPa.

· Seisminis intensyvumas: neviršijantis 8 lygio.

· Taikymo vietos: tinkamos naudoti vietose be ugnies, sprogimų, sunkios tarša, cheminė korozija ir sunki vibracija.




Užsakymo instrukcija

1. VCB viso tipas, pagrindinės techninės specifikacijos, fazės atstumas ir kiekis

2. Paslaugų įtampos tipas ir specifikacija

3. Atsarginių dalių pavadinimas ir kiekis





DUK

1 klausimas: Ar esate gamintojas, ar prekybininkas?

A1: Mes esame pagrindinis profesionalus gamintojas.

2 klausimas: kiek laiko trunka jūsų pristatymo ciklas?

A2: Tai priklauso nuo jūsų produkto reikalavimų ir kiekio. Paprastai pristatymui reikalingos 5–10 darbo dienų

3 klausimas: kokia yra jūsų garantinio pardavimo paslauga?

A3: Mes galime atsakyti į vartotojų klausimus išspręsti jų problemas 24 valandas per parą ir nedelsdami teikti išsamią techninę paramą visiems mūsų produktams.

4 klausimas: Kaip išspręsti kokybės problemas?

A4: Pateikite išsamias kokybės problemų nuotraukas. Mūsų techninės ir kokybės tikrinimo skyriai juos išanalizuos. Mes pateiksime patenkinamą sprendimą per 2 dienas.

5 klausimas: ar priimate pritaikytas paslaugas?

A5: Mes teikiame OEM/ODM paslaugas ir galime atsispausdinti jūsų logotipą ant produktų. Mūsų profesionali techninė ir citatų komanda gali pateikti patenkinamus projektus pagal jūsų piešinius ir parametrus.
