4A serijos 5/2 ir 5/3 krypčių pneumatinis valdymo vožtuvas | Grynu oru valdomas kryptinis vožtuvas

Gamintojas: SOLH by Richge Technology

1. Produkto apžvalga ir pagrindinė struktūra

     SOLH 4A serija yra AirTAC standartas5/2 krypčių ir 5/3 krypčių išorinis pneumatinis krypties valdymo vožtuvas, laikomasgryna pneumatinė 4V serijos solenoidinių vožtuvų versija. Visiškai valdomas oro signalų be jokių elektrinių komponentų ar elektromagnetinių ritių, jis užtikrina iš esmės saugų pneumatinį perjungimą. Sukurtas sprogimui atsparioms, be maitinimo ir saugos blokavimo pneumatinėms grandinėms, jis turi ritės tipo struktūrą, patikimą sandarinimą ir didelio stiprumo aliuminio lydinio korpusą, todėl puikiai suderinamas ir pakeičiamas su pagrindiniais 4 V serijos vožtuvais.

  1.1 Standartinė 5 prievadų sąsajos raiška

     • P prievadas: Pagrindinė suspausto oro įleidimo anga

     • A/B darbo prievadai: Išvesties prievadai, skirti prijungti dvigubo veikimo cilindrus, kad būtų galima valdyti išplėtimą ir įtraukimą

     • R/S išmetimo angos: Slėgio mažinimo išmetimo angos, suderinamos su standartiniu duslintuvo įrengimu

     • Vairavimo režimas: Išorinis pneumatinis valdymas, oro signalų įvestis iš dvišalių valdymo prievadų

     • Struktūros ypatybė: Tikslus slydimo ritės dizainas, patvarus aliuminio lydinio korpusas, stabilus ir ilgaamžis sandarinimas

2. 5/2 krypčių pneumatinis valdymo vožtuvas (pagrindinis atbulinės eigos režimas)

  2.1 Vienas pneumatinis valdymas (4A110/210/310/410)

     • Darbo principas: Oro slėgis taikomas vienoje pusėje vožtuvo atbulinės eigos valdymo prievadui; automatinis spyruoklės atstatymas po slėgio atleidimo.

     • Pagrindinės charakteristikos: Saugus atstatymo dizainas su oro išjungimu, paprasta struktūra ir dideliu veikimo stabilumu.

     • Tipiškas modelis: 4A210-08 (G1/8 prievadas, vienas oro valdymas, 5/2 krypčių)

  2.2 Dvigubas pneumatinis valdymas (4A120/220/320/420)

     • Darbo principas: Pakaitinis slėgis dvišaliuose oro valdymo prievaduose; nėra atstatymo spyruoklės, palaiko esamą vožtuvo padėtį po oro išjungimoatminties fiksavimo funkcija.

     • Pagrindinės charakteristikos: Didelis padėties nustatymo tikslumas, energiją taupantis veikimas (nereikia nuolatinio oro tiekimo), stabilus oro išjungimo padėties laikymas.

     • Tipiškas modelis: 4A220-08 (G1/8 prievadas, dvigubas oro valdymas, 5/2 krypčių)

3. 5/3 krypčių dvigubas pneumatinis valdymo vožtuvas (tikslus tarpinis valdymas)

  Visi 5/3 krypčių 4A serijos modeliai (4A130/230/330/430) naudoja dvigubą pneumatinį valdymą, aprūpintą trimis profesionaliomis vidurinės padėties funkcijomis, kad atitiktų pažangius pneumatinio valdymo reikalavimus.

     • Uždaras centras (C tipas): Vidurinėje padėtyje visi prievadai visiškai uždaryti. Realizuoja cilindrų užrakinimą, slėgio išlaikymą ir apsaugą nuo kritimo vertikalioms ir pakabinamoms stotims.

     • Išmetimo centras (E tipas): A/B darbiniai prievadai bendrauja su išmetimo angomis vidurinėje padėtyje. Sistema visiškai atpalaiduoja slėgį, įgalindama laisvą cilindro judėjimą, rankinį derinimą ir įrangos saugos apsaugą.

     • Slėgio centras (P tipas): P oro įleidimo anga susisiekia su abiem A/B prievadais vidurinėje padėtyje. Konvertuoja dvigubo veikimo cilindrą į vieno veikimo išėjimą, tinka sinchroniniam suspaudimui ir jėgos balanso valdymui.

4. Standartinės modelių kodavimo taisyklės ir bendrieji modeliai

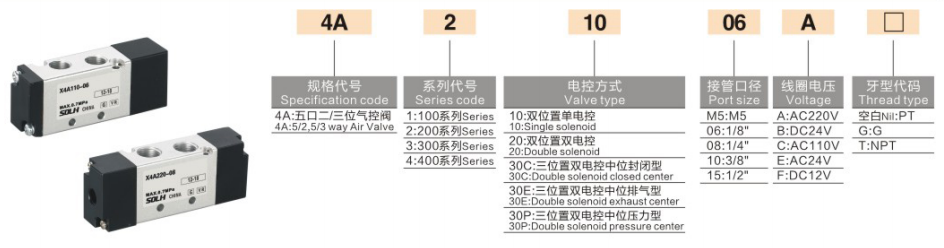

 1. Kodavimo logika: 4A [dydžio kodas] [valdymo / vidurinės funkcijos kodas] – [prievado dydis]

  2. Pagrindiniai bendri modeliai

     • 4A210-08: viengubas pneumatinis valdymas, 5/2 krypčių, G1/4 prievadas

     • 4A220-08: Dvigubas pneumatinis valdymas, 5/2 krypčių, G1/4 prievadas

     • 4A230C-08: Dvigubas pneumatinis valdymas, 5/3 krypčių uždaras centras, G1/4 prievadas

     • 4A310-10: viengubas pneumatinis valdymas, 5/2 krypčių, G3/8 didelis srauto anga

5. Universalūs pagrindiniai techniniai parametrai („AirTAC“ standartas)

6. Pagrindiniai produkto pranašumai

     • Atsparus sprogimui ir saugus: Gryna pneumatinė konstrukcija be elektrinių komponentų ir kibirkščių. Visiškai pritaikomas dulkėtoms, drėgnoms, degioms ir sprogioms darbo aplinkoms, užtikrinant saugų veikimą be rizikos.

     • Dvigubo valdymo atminties funkcija: Dvigubo pneumatinio valdymo modeliai palaiko vožtuvo padėtį po oro išjungimo, palaiko ilgalaikį padėties nustatymą ir slėgio palaikymą be nuolatinio oro tiekimo, taupo energiją ir stabiliai.

     • Universalios trijų padėčių vidurinės funkcijos: aprūpintas trimis C/E/P viduriniais režimais, kad būtų patenkinti cilindro užrakinimo, slėgio sumažinimo laisvai plūduriuojantys ir sinchroninio suspaudimo slėgio stabilizavimo reikalavimai.

     • 100% universalus pakeičiamumas: nuoseklūs montavimo matmenys ir srauto parametrai su 4V serijos solenoidiniais vožtuvais, leidžiančiais tiesiogiai pakeisti ir atnaujinti elektrines valdymo sistemas į grynas pneumatines sistemas.

     • Stabilus ir patvarus veikimas: Tiksli ritės konstrukcija su mažu atsparumu trinčiai, mažu paleidimo slėgiu, puikiu sandarumu ir ilgu tarnavimo laiku be tepalo.

7. Tipiniai taikymo scenarijai

     • Dvigubo veikimo cilindro pneumatinės atbulinės eigos valdymo ir įrangos saugos blokavimo sistemos

     • Sprogimui atspari zona, neelektrinė įranga, kasybos, chemijos ir dangų pramonės pneumatinės valdymo grandinės

     • Saugios pneumatinės grandinės, kurioms reikalingas oro išjungimo iš naujo nustatymas arba ilgalaikis padėties išlaikymas

     • Grynos pneumatinės logikos sistemos, sudarytos iš rankinių vožtuvų, mechaninių valdymo vožtuvų ir pneumatinių eigos vožtuvų

Vieno sakinio santrauka

  SOLH 4A serija yra universalus 5/2 ir 5/3 krypčių grynas pneumatinis krypties valdymo vožtuvas su viengubu/dvigubu oro valdymu ir trimis C/E/P vidurinėmis funkcijomis. Pasižymi vidine sauga ir 4V serijos keičiamais matmenimis, todėl tai yra tinkamiausias sprogimui atsparių, neelektrinių ir didelio saugumo pneumatinių valdymo grandinių komponentas.
