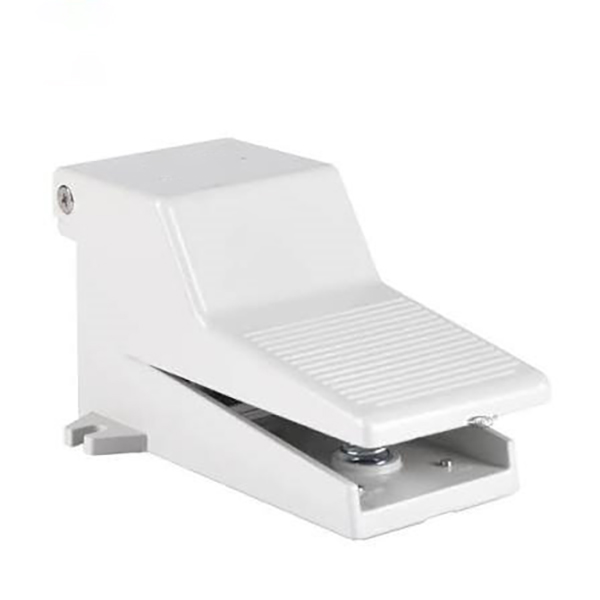

4F serijos 5/2 krypčių pedalo vožtuvas | Tiesioginio veikimo pilno aliuminio pneumatinis kojinis vožtuvas

Gamintojas: SOLH by Richge Technology | Visiškai suderinamas AirTAC 4F serijos kojinio vožtuvo pakeitimas

1. Produkto apžvalga

     SOLH 4F serija yra profesionali5/2 krypčių pneumatinis kojos pedalo krypties vožtuvas visiškai suderinamas ir keičiamas su visa AirTAC 4F serija. Pilnai išlieto aliuminio lydinio korpusas ir sutirštintas neslystantis pedalas su tiesioginio veikimo spyruoklinio atstatymo struktūra, yra specialiai sukurtasdvigubo veikimo cilindro priekinės ir atbulinės eigos valdymas. Visa serija apima keturis konfigūruojamus tipus: standartinis savaiminis atstatymas, L mechaninis savaime užsifiksuojantis dangtelis, G saugos apsauginis dangtelis ir LG užrakinimo + apsaugos integracija. Jis gali rankiniu būdu pakeisti solenoidinius vožtuvus, skirtus įrangos paleidimo-sustabdymo ir krypties perjungimui, plačiai taikomas įrankių tvirtinimo detalėse, štampavimo, kniedijimo ir pramoninio pneumatinio valdymo scenarijuose.

  1.1 branduolio 5/2 krypčių oro grandinės logika

     • Oro uosto apibrėžimas: P (pagrindinė oro įleidimo anga), A/B (dvi darbiniai išėjimai), R1/R2 (dvi nepriklausomos išmetimo angos)

     • Normali būsena (pedalas atleistas): P jungiasi prie B oro tiekimui; A jungiasi prie R1 išmetimui, cilindro įtraukimui ir atstatymui

     • Darbinė būsena (paspaustas pedalas): P jungiasi prie A oro tiekimui; B jungiasi prie R2 išmetimui, cilindras išsitraukia ir veikia

     • Ne L standartinis tipas: Momentinis spyruoklės atšokimas atstatomas atleidus koją, kad būtų galima su pertrūkiais valdyti bėgimą

     • L Užrakinimo tipas: Paspauskite vieną kartą, kad užfiksuotumėte padėtį ir palaikytumėte oro slėgį; paspauskite dar kartą, kad atrakintumėte ir iš naujo nustatytumėte slėgio sumažinimą

2. Modelio kodavimo taisyklės ir priesagų apibrėžimas

     Kodavimo logika: 4F210 – [Prievado dydis] + [Funkcijos priesaga] – [Gijos tipas]

  2.1 Pagrindinis modelis ir prievado dydis

     • 4F210: Universalus 5/2 krypčių kojinio vožtuvo korpusas

     • 06: G1/8 (PT1/8) sriegio prievadas

     • 08: G1/4 (PT1/4) universali pagrindinė specifikacija

 2.2 Pagrindinės funkcijos priesagų pasirinkimo vadovas

  2.3 Sriegio tipo priesaga

     • Tuščia: PT kūginis sriegis (standartinis numatytasis)

     • G: Britanijos standartas G lygiagretus sriegis

     • T: NPT Amerikos standartinis kūginis sriegis

  Modelio pavyzdys: 4F210-08 | G1/4 standartinis savaime atsistatantis kojinis vožtuvas; 4F210-08LG | G1/4 savaime užsifiksuojantis kojinis vožtuvas su apsauginiu dangteliu

3. Pagrindiniai techniniai parametrai

4. Pasirinkimo skirtumas: 4F 5/2 krypčių vs 3F 3/2 krypčių kojinis vožtuvas

5. Struktūriniai pagrindiniai privalumai

     • Dviguba nepriklausoma išmetimo sistema: Įrengtos dvi atskiros išmetimo angos, užtikrinančios sklandų išmetimą cilindro atbulinės eigos metu, greitą veiksmo reakciją ir stabilų veikimą be vėlavimo.

     • Neslystantis sunkiasvoris pedalas: voleliu tekstūruotas pedalo paviršius efektyviai padidina trintį, neleidžia slysti žengiant didelę apkrovą ir pagerina veikimo stabilumą.

     • Stabilus nepriklausomas fiksavimo mechanizmas: Nepriklausoma užrakinimo konstrukcija užtikrina tvirtą padėtį ir lengvą atrakinimą. Pastaba: netinka itin aukšto dažnio nuolatinio smūgio darbo sąlygoms.

     • Pasirenkamas apsauginis dangtelis: Individualizuota plastikinė dulkėms atspari apsauga veiksmingai apsaugo nuo atsitiktinio atbulinės eigos, kurią sukelia krintantys ruošiniai arba netinkamas personalo prisilietimas, taip pagerinant darbo saugą vietoje.

     • Visiškai aliuminio patvari konstrukcija: Integruotas štampuoto aliuminio lydinio korpusas pasižymi dideliu kietumu, atsparumu smūgiams ir ilgu tarnavimo laiku atšiaurioms pramoninių dirbtuvių aplinkoms.

6. Tipiniai taikymo scenarijai

     • Dvigubo veikimo cilindro rankinis valdymas: Oro šaltinis → 4F kojinis vožtuvas → dvigubo veikimo cilindras. Savaiminio atstatymo tipas realizuoja išplėtimą paspaudus ir įtraukimą atleidus; fiksavimo tipas palaiko suspaudimo slėgį ilgalaikiam padėties nustatymui.

     • Pramonės apdorojimo įrangos valdymas: Profesionalus koja valdomas krypties perjungimas štampavimo mašinoms, kniedijimo mašinoms ir šlifavimo įtaisams, atlaisvinantis rankas efektyviam apdorojimui.

     • Įrangos derinimas vietoje: laikinai pakeiskite solenoidinius vožtuvus rankiniais kojiniais vožtuvais pneumatinei grandinei derinti, patogiai bandomajam įrangos veikimui ir parametrų kalibravimui.

Vieno sakinio santrauka

     SOLH 4F serija yra visiškai aliuminio 5/2 krypčių tiesioginio veikimo kojos pedalo vožtuvas su savaiminio atstatymo, savaime užsifiksuojančia ir apsaugos nuo netinkamo veikimo galimybėmis. Su dvigubu greitu išmetimu, dideliu srautu ir visišku suderinamumu su AirTAC, tai yra standartinis pramoninis kojinis valdymo vožtuvas, skirtas dvigubo veikimo cilindro perjungimui į priekį / atgal ir mechaniniam apdorojimo pneumatiniam valdymui.
