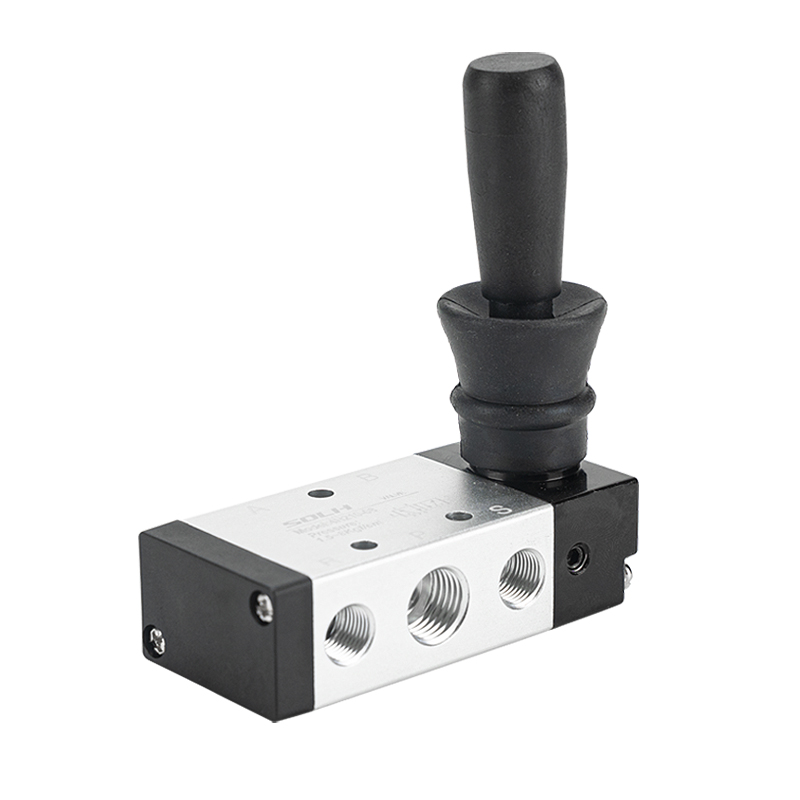

4H serijos 5/2 ir 5/3 krypčių rankinis svirties vožtuvas | Rankinis kryptinis valdymo vožtuvas

Gamintojas: SOLH by Richge Technology | 5/2 5/3 krypčių rankinis pneumatinis vožtuvas, skirtas rankiniam derinimui ir saugos stabdymui

1. Produkto apžvalga ir pagrindinė struktūra

     SOLH 4H serija yra AirTAC standartas5/2 krypčių ir 5/3 krypčių rankinis svirties krypties valdymo vožtuvas, taip pat žinomas kaip rankinis ritininis vožtuvas. Jis perjungia pneumatines grandines vien rankiniu valdymu be elektrinių ar pneumatinių valdymo signalų. Plačiai naudojamas įrangos rankiniam derinimui, avariniam saugos stabdymui ir cilindro judesio valdymui, jis turi tikslią ritės struktūrą ir patvarų aliuminio lydinio korpusą su dviem padėties nustatymo režimais, spyruokliniu atstatymu ir plieniniu rutuliniu fiksavimu. Visiškai keičiamas su 4V solenoidiniais vožtuvais ir 4A pneumatiniais vožtuvais, tai universalus rankinio valdymo komponentas standartinėms pneumatinėms sistemoms.

  1.1 Standartinė 5 prievadų sąsajos raiška

     • P prievadas: Pagrindinė suspausto oro įleidimo anga

     • A/B darbo prievadai: Dvi išvesties prievadai, skirti prijungti dvigubo veikimo cilindrus, kad būtų galima valdyti išplėtimo ir įtraukimo taktus

     • R/S išmetimo angos: Slėgio mažinimo išmetimo angos, suderinamos su standartiniu duslintuvo įrengimu, kad sumažintų triukšmą

     • Vairavimo režimas: Tiesus rankinis svirties perjungimas

     • Struktūrinis bruožas: didelio tikslumo ritės tipas, didelio stiprumo aliuminio lydinio korpusas, spyruoklinio atstatymo / plieninio rutulio padėties nustatymo konstrukcija stabiliam veikimui

2. 5/2 krypčių rankinis svirties vožtuvas (dviejų padėčių)

  2.1 spyruoklinio rankinio nustatymo iš naujo tipas (4H210/310/410)

     • Darbo principas: perjunkite svirtį, kad pakeistumėte oro kontūrą; svirtis automatiškai atsistato spyruoklės jėga atleidus rankas.

     • Pagrindinės charakteristikos: Momentinis atstatymas su atleidimu ranka, puikus apsaugos nuo netinkamo veikimo efektyvumas ir aukšta veikimo sauga.

     • Tipiškas modelis: 4H210-08 (G1/4 prievadas, 5/2 krypčių spyruoklinio atstatymo rankinis vožtuvas)

  2.2 Rankinio užrakinimo tipas (4H210L/310L)

     • Darbo principas: Su svirties savaime užsifiksuojančia konstrukcija. Vožtuvas išlaiko atvirkštinę padėtį po perjungimo ir jį reikia rankiniu būdu atstatyti, kad sugrįžtų.

     • Pagrindinės charakteristikos: Stabili padėtis ir ilgalaikis padėties laikymas, veiksmingai apsaugo nuo atsitiktinio prisilietimo ir netinkamo veikimo, tinka ilgalaikėms darbo sąlygoms.

     • Tipiškas modelis: 4H210L-08 (G1/4 prievadas, 5/2 krypčių užrakinamas rankinis vožtuvas)

3. 5/3 krypčių rankinis svirties vožtuvas (trijų padėčių)

  4H230/330/430 serijos 5/3 krypčių rankiniai vožtuvai turi dvigubą stabilų plieninio rutulio padėties nustatymo dizainą su trimis profesionaliomis vidurinės padėties funkcijomis, kad atitiktų pažangius pneumatinio valdymo reikalavimus.

     • Uždaras centras (C tipas): Vidurinėje padėtyje visiškai uždarytas. Realizuoja pakabinamų ir vertikalių stočių cilindrų užrakinimą, slėgio išlaikymą ir apsaugą nuo kritimo.Tipiškas modelis: 4H230C-08

     • Išmetimo centras (E tipas): A/B darbiniai prievadai bendrauja su išmetimo angomis vidurinėje padėtyje. Sistema visiškai atpalaiduoja slėgį, įgalindama laisvą cilindro judėjimą, rankinį įrangos derinimą ir saugos apsaugą.Tipiškas modelis: 4H230E-08

     • Slėgio centras (P tipas): P oro įleidimo anga susisiekia su A/B prievadais vidurinėje padėtyje, paverčiant dvigubo veikimo cilindrą į vieno veikimo išėjimą, kad būtų galima sinchroniškai suspausti ir valdyti jėgos balansą.Tipiškas modelis: 4H230P-08

4. Standartinės modelių kodavimo taisyklės ir bendrieji modeliai

 1. Kodavimo logika: 4H [dydžio kodas] [funkcijos kodas] – [prievado dydis]

  2. Įprasti modeliai

     • 4H210-08: 5/2 krypčių spyruoklinis atstatymas, G1/4 jungties universalus rankinis vožtuvas

     • 4H210L-08: 5/2 krypčių savaime užsifiksuojantis ilgalaikis pozicijos laikymo tipas

     • 4H230C-08: 5/3 krypčių uždaras centras, cilindro slėgio palaikymo ir užrakinimo modelis

     • 4H310-10: 5/2 krypčių spyruoklės atstatymas, G3/8 didelio srauto rankinis valdymo vožtuvas

5. Universalūs pagrindiniai techniniai parametrai

6. Pagrindiniai produkto pranašumai

     • Grynai rankinis sprogimui atsparus saugus veikimas: Nereikia jokių elektrinių komponentų ir maitinimo šaltinio, nulinė kibirkšties rizika. Puikiai tinka įrangos derinimui, avariniam sustabdymui ir rankiniam valdymui degioje, sprogioje ir dulkėtoje aplinkoje.

     • Dvigubi padėties nustatymo režimai visiems scenarijams: spyruoklinio atstatymo tipas, skirtas momentiniam saugos atstatymui ir apsaugai nuo netinkamo veikimo; fiksavimo tipas skirtas ilgalaikiam stabiliam pozicijos išlaikymui, apimantis trumpalaikį bėgiojimą ir ilgalaikes darbo sąlygas.

     • Universalios trijų padėčių vidurinės funkcijos: Įrengti trys viduriniai C/E/P režimai, užtikrinantys cilindro užrakinimą ir slėgio palaikymą, sistemos saugos slėgio mažinimą ir sinchroninį suspaudimo balanso valdymą.

     • Lankstus ir universalus montavimas: Palaiko skydo ir pagrindo montavimą su daugiakampiu fiksuotu montavimu. Visiškai universalus ir keičiamas su 4V elektriniais valdymo vožtuvais ir 4A pneumatiniais valdymo vožtuvais pagal montavimo matmenis.

     • Stabilus ir patvarus veikimas: Tikslus ritės suderinimas ir plieninio rutulio padėties nustatymo struktūra užtikrina aiškų rankos pojūtį, aiškų atbulinį eigą, mažą trintį ir ilgą tarnavimo laiką.

7. Tipiniai taikymo scenarijai

     • Dvigubo veikimo cilindrų rankinis derinimas, judesio valdymas ir techninės priežiūros saugos kontrolė

     • Apsauginių durų blokavimo ir avarinio stabdymo pneumatinės grandinės, rankinis sprogimui atsparių zonų valdymas

     • Rankinis atbulinės eigos valdymas ne elektros įrangai ir automatizuotoms gamybos linijoms

     • 4V elektromagnetinių vožtuvų ir 4A pneumatinių vožtuvų keitimas ir derinimas vietoje lanksčiam elektrinio/pneumatinio/rankinio valdymo režimų perjungimui

Vieno sakinio santrauka

     SOLH 4H serija yra universalus 5/2 ir 5/3 krypčių rankinis svirties vožtuvas su atstatymo/užrakinimo dviguba padėtimi ir trimis C/E/P funkcijomis. Tai yra standartinis rankiniu būdu valdomas vožtuvas, skirtas pneumatinės sistemos rankiniam derinimui ir saugos avarinio stabdymo valdymui.
