4V serijos 5/2 ir 5/3 krypčių pneumatinis solenoidinis vožtuvas | Pilotinis valdomas krypties valdymo vožtuvas

Gamintojas: SOLH by Richge Technology

1. Produkto apžvalga ir pagrindinė struktūra

     SOLH 4V serija yra pati universaliausiapilotuojamas pneumatinis krypties valdymo vožtuvas pramoninei automatikai, dengimui5/2 krypčių (5 prievadų 2 padėčių) ir5/3 krypčių (5 prievadų 3 padėčių) konfigūracijos. Specialiai sukurtas dvipusio veikimo cilindrų teleskopiniam judėjimui, tarpiniam sustabdymui ir slėgio palaikymo valdymui, jis turi ritės tipo struktūrą ir vidinę valdymo pavarą. Kaip standartinis elektroninis pneumatinis valdymo komponentas, jis plačiai naudojamas automatizuotose mašinose, pakavimo įrangoje, apdorojimo strėlėse ir pneumatinėse transmisijos sistemose, turinčiose stabilų veikimą ir įvairias funkcijas.

  1.1 Penkių prievadų standartinė sąsajos raiška

     • P prievadas: Pagrindinė oro įleidimo anga, prijungta prie oro tiekimo šaltinio

     • A/B darbo prievadai: išvesties prievadai, prijungti prie dviejų dvigubo veikimo cilindrų kamerų, kad būtų galima valdyti išplėtimą ir įtraukimą

     • R/S išmetimo angos: Slėgio mažinimo išmetimo angos, paprastai turinčios duslintuvus triukšmui mažinti ir sklandžiai vėdinti

  1.2 Pagrindinės struktūrinės savybės

     • Vožtuvo šerdies struktūra: didelio tikslumo slydimo kolonėlės ritės konstrukcija, maža trintis ir jautrus perjungimas

     • Vairavimo režimas: Vidinė pilotinė pavara, mažas energijos suvartojimas ir stabilus atbulinės eigos veikimas

     • Taikomas objektas: Viso diapazono atitikimas dvigubo veikimo pneumatiniams cilindrams

2. 5/2 krypčių vožtuvas – pagrindinis atbulinės eigos valdymas

     5/2 krypčių struktūra yra pagrindinis 4V serijos modelis, suskirstytas į vieno elektrinio valdymo ir dvigubo elektrinio valdymo tipus, prisitaikantis prie skirtingų pneumatinės logikos ir saugos valdymo reikalavimų.

  2.1 vienas elektrinis valdymas (4V110/210/310/410)

     • Darbo principas: Įrengta viena elektromagnetinė ritė ir atstatymo spyruoklė. Vožtuvas apsisuka, kai įjungiamas, ir automatiškai atstatomas spyruoklės jėga, kai maitinimas išjungiamas.

     • Pagrindinės charakteristikos: Išjungimo iš naujo nustatymo dizainas, užtikrinantis saugų veikimą, paprastą struktūrą ir ekonomiškas.

     • Tipinės programos: Įprastas cilindro stūmoklinis judesys, avarinio stabdymo atstatymo mechanizmas, paprasta suspaudimo ir padėties nustatymo įranga.

  2.2 Dvigubas elektrinis valdymas (4V120/220/320/420)

     • Darbo principas: Dvi ritės alternatyviam valdymui be atstatymo spyruoklės. Išjungus maitinimą, vožtuvas išlaiko dabartinę padėtįatminties išsaugojimo funkcija.

     • Pagrindinės charakteristikos: Didelis padėties nustatymo tikslumas, energijos taupymas (galios suvartojimas tik važiuojant atbuline eiga), stabilus išjungimo padėties laikymas.

     • Tipinės programos: Tikslus stoties padėties nustatymas, tarpinis eigos stabdymas, ilgalaikio slėgio palaikymo ir fiksuotos padėties fiksavimo scenarijai.

3. 5/3 krypčių vožtuvas – vidutinės padėties tikslumo valdymas

     5/3 krypčių trijų padėčių struktūra prideda tarpinę neutralią būseną, remdamasi dviejų padėčių atbuline eiga, įgyvendindama tris pagrindines tarpines funkcijas, kad atitiktų pažangius pneumatinio valdymo poreikius (taikytini modeliai: 4V130/230/330/430).

  3.1 Uždaras centras (C tipas)

     Funkcija: visi prievadai visiškai uždaryti tarpinėje padėtyje. Realizuoja cilindro blokavimą ir slėgio palaikymą, palaiko pakabos stabdymą ir apsaugą nuo kritimo.

     Scenarijus: Jig fiksavimas, vertikalus cilindras, apsaugantis nuo kritimo, tarpinės padėties fiksuotas stabdys.

  3.2 Išmetimo centras (E tipas)

     Funkcija: A/B darbiniai prievadai susisiekia su išmetimo angomis tarpinėje padėtyje. Sistema išleidžia slėgį ir cilindras laisvai plūduriuoja.

     Scenarijus: Įrangos saugos slėgio mažinimas, rankinis vilkimas ir derinimas, mechaninio atstatymo apsauga.

  3.3 Slėgio centras (P tipas)

     Funkcija: P oro įleidimo anga susisiekia su abiem A/B prievadais tarpinėje padėtyje, paverčiant dvigubo veikimo cilindrą į vienpusio veikimo išėjimą.

     Scenarijus: Sinchroninis suspaudimas, dvikryptis slėgio palaikymas, specialus jėgos balanso valdymas.

4. Modelio kodavimo taisyklės ir bendrosios specifikacijos

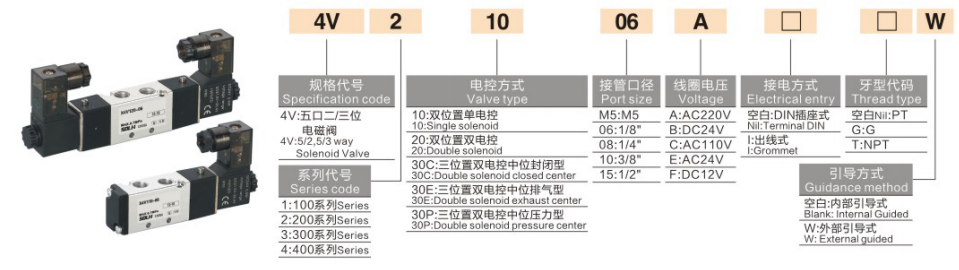

  1. Kodavimo logika: 4 V [dydžio kodas] [valdymo / vidutinės funkcijos kodas] – [prievado dydis]

  2. Tipiški bendri modeliai

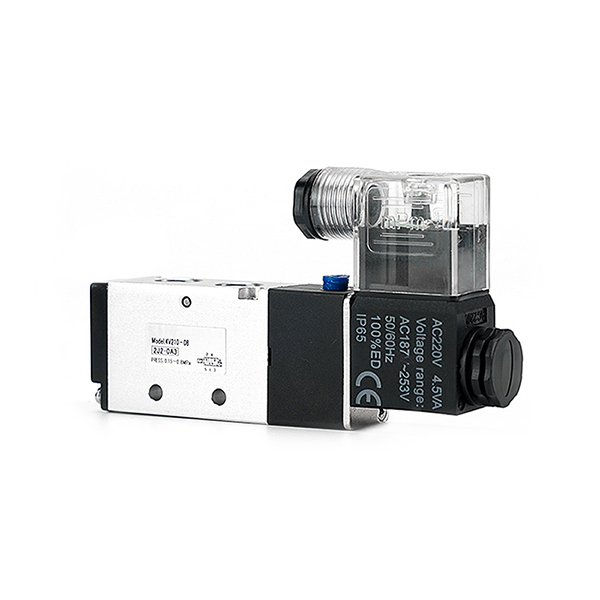

     • 4V210-08: G1/4 prievadas, vienas elektrinis valdymas, 5/2 krypčių (universaliausias standartinis modelis)

     • 4V220-08: G1/4 prievadas, dvigubas elektrinis valdymas, 5/2 krypčių (išjungimo atminties padėties nustatymas)

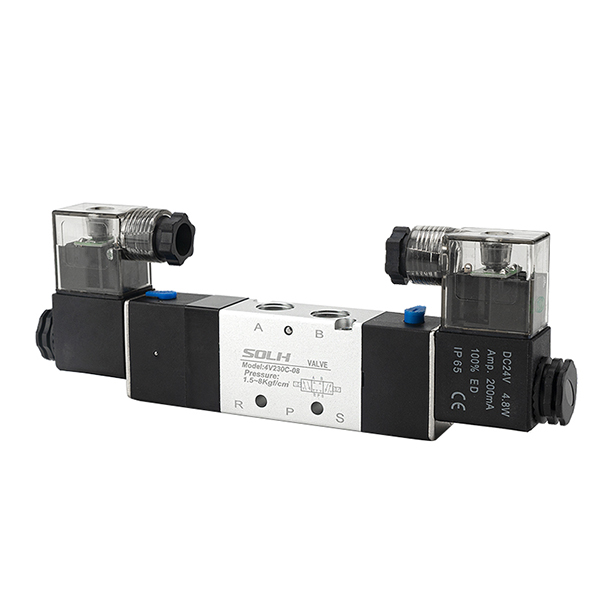

     • 4V230C-08: G1/4 prievadas, 5/3 krypčių uždaras centras (cilindro užraktas ir slėgio palaikymas)

     • 4V310-10: G3/8 prievadas, vienas elektrinis valdymas, 5/2 krypčių (didelio srauto pagrindinės grandinės valdymas)

5. Pagrindiniai techniniai parametrai

6. Profesionalų atrankos gairės

  6.1 5/2 krypčių dviejų pozicijų pasirinkimas

     • Vienas elektrinis valdymas: pirmenybė teikiama įprastiniams slenkamiems judesiams ir saugos atstatymo scenarijams, kuriems būdingas automatinis išjungimo grįžimas ir saugus veikimas.

     • Dvigubas elektrinis valdymas: Pirmenybė teikiama padėties nustatymo stotims, tarpinio sustojimo ir ilgalaikio laikymo scenarijams, turintiems išjungimo atmintį ir tikslią padėties nustatymą.

  6.2 5/3 krypčių trijų padėčių pasirinkimas

     • C tipas (uždaras centras): Skirtas tarpiniam cilindro fiksavimui, pakabos laikymui ir apsaugai nuo kritimo.

     • E tipas (išmetimo centras): skirtas įrangos saugos slėgio mažinimui, laisvai slankiojančiam ir rankiniam derinimo scenarijams.

     • P tipas (slėgio centras): Sinchroniniam suspaudimui, dvikrypčiui slėgio stabilizavimui ir specialiam pneumatiniam balanso valdymui.

Vieno sakinio santrauka

     SOLH 4V serija apima 5/2 ir 5/3 krypčių pilotuojamus pneumatinius vožtuvus su viengubu/dvigubu elektriniu valdymu ir trimis tarpinėmis funkcijomis, yra pageidaujamas standartinis komponentas pramoniniam pneumatiniam dvigubo veikimo cilindrų keitimui, padėties nustatymui, slėgio išlaikymui ir saugos valdymui.
