5V serijos solenoidinis vožtuvas | 5/2 ir 5/3 krypčių aukšto dažnio mažos galios pneumatinis valdymo vožtuvas

Gamintojas: SOLH by Richge Technology | Visiškai suderinamas AirTAC 5V serijos aukščiausios klasės solenoidinio vožtuvo pakeitimas

1. Produkto apžvalga

     SOLH 5V serija yra aukščiausios klasės 5 jungčių pneumatinis kryptinis solenoidinis vožtuvas, kurį galima visiškai pakeisti su originalia AirTAC 5V serija. Jis apima5/2 krypčių dvipadėtis ir5/3 krypčių trijų padėčių funkciniai tipai. Pritaikant pažangią ritės slankiojančią konstrukciją su mažai energijos taupančia ritės konstrukcija, ji pasižymi itin ilgu tarnavimo laiku, stabiliu aukšto dažnio perjungimu ir mažu gedimų dažniu. Su vidine bandomojo išmetimo struktūra ir IP65 apsaugos laipsniu, jis yra draugiškas valyti darbo aplinką, pavyzdžiui, elektroniką, maistą ir medicininį gydymą. Profesionaliai naudojamas dvigubo veikimo cilindrų stūmokliniam valdymui, tai yra tinkamiausias šerdies valdymo vožtuvas aukštos kokybės automatizuotoms pneumatinėms sistemoms.

  1.1 Pagrindinis prievadas ir funkcijos apibrėžimas

     • 5 prievadų konfigūracija: P (pagrindinė oro įleidimo anga), A/B (dvi darbinės angos), R/S (dvi nepriklausomos išmetimo angos)

     • 5/2 krypčių dvipusė padėtis: vienos krypties atbulinės eigos funkcija, užbaigia cilindro išplėtimo ir įtraukimo ciklo valdymą

     • 5/3 krypčių trijų padėčių: Įrengta vidurinė neutrali padėtis, atraminio cilindro stabdymo, slėgio palaikymo ir visiško išmetimo atstatymo funkcijos

     • Pagrindinė programa: Specializuotas visų dvigubo veikimo pneumatinių cilindrų pilno eigos stūmoklinio valdymo valdymui

2. Pagrindinė produktų klasifikacija ir funkcinė logika

  2.1 5/2 krypčių dviejų taškų solenoidinis vožtuvas

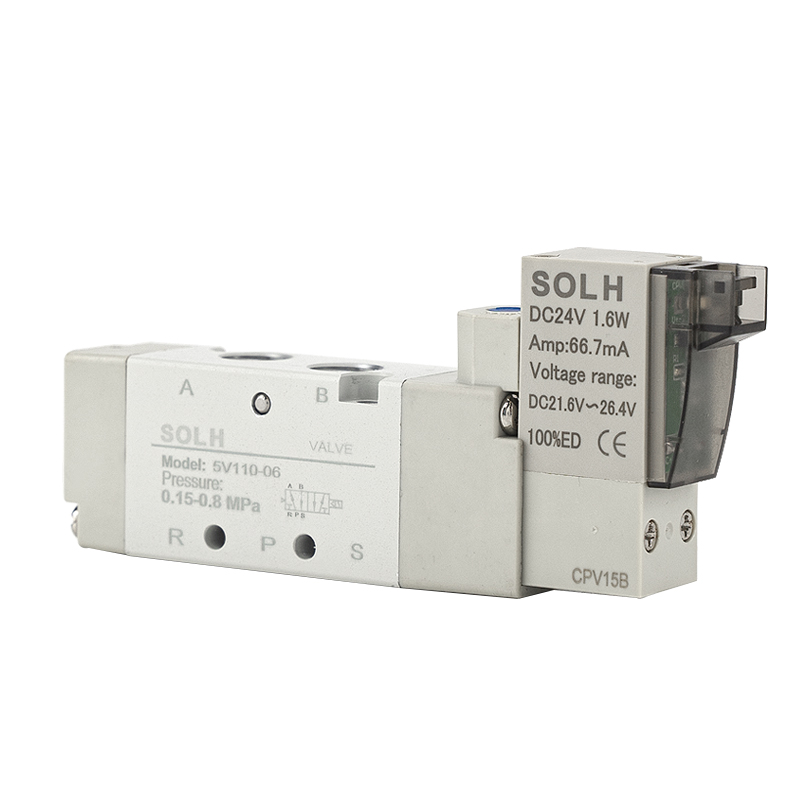

     • Vienas elektrinis valdymas (5V110/210/310): Įelektrintas krypties perjungimui, išjungimo automatinis spyruoklinis atstatymas, tinka įprastiniam stūmoklio valdymui

     • Dvigubas elektrinis valdymas (5V120/220/320): elektrifikuotas, kad būtų atliktas atbulinės eigos veiksmas, išjungimo būsenos atmintis ir savaiminis išlaikymas, tinka ilgalaikėms padėties fiksavimo darbo sąlygoms

  2,2 5/3 krypčių trijų taškų solenoidinis vožtuvas (dvigubas elektrinis valdymas)

     Trys pasirenkamos centrinės neutralios funkcijos, atitinkančios įvairius proceso vietoje reikalavimus:

     • 30C (Centrinis uždarytas): centrinė padėtis P prievadas uždarytas, A/B prievadai susisiekia su R/S išmetimo angomis, realizuodami cilindro sustojimą ir slėgio palaikymą bet kurioje eigos padėtyje

     • 30E (centrinė išmetimo sistema): centrinė padėtis P prievadas uždarytas, A/B du prievadai visiškai išnaudoti, cilindras greitai atstatomas be likutinio slėgio

     • 30P (centrinio slėgio laikymas): Centrinės padėties P prievadas palaiko ryšį su A/B prievadais, R/S išmetimo angos uždarytos, palaiko stabilų sistemos vamzdyno slėgį

3. Pagrindiniai modeliai, kalibro ir srauto parametrai

4. Pagrindiniai techniniai parametrai

5. Modelio kodavimo greita interpretacija

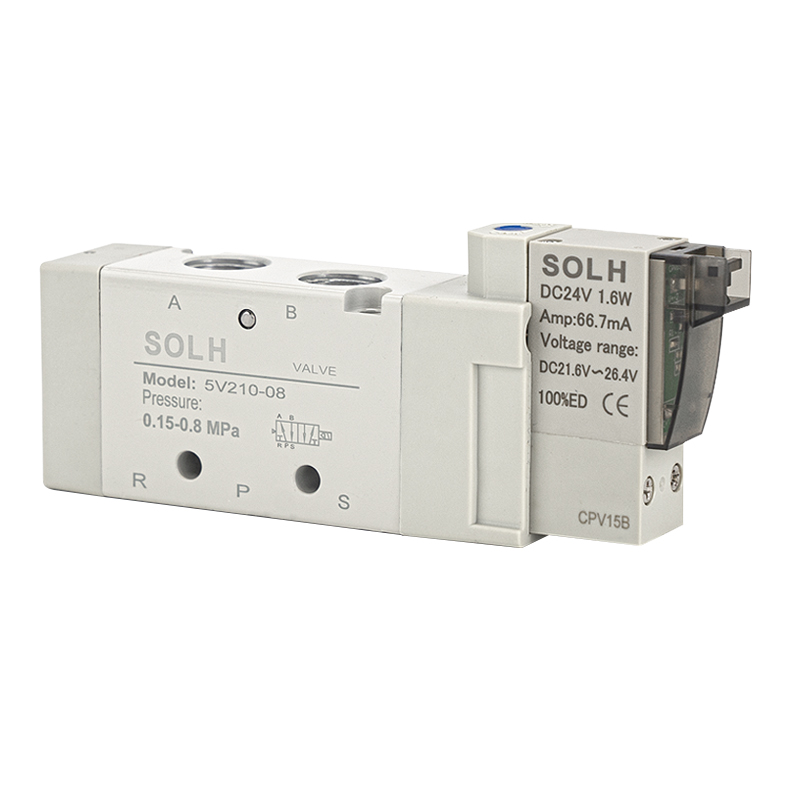

     Standartinis pavyzdys yra 5V210-08 DC24V

     • 5V: 5 jungčių 2/3 padėties pneumatinio solenoidinio vožtuvo serijos kodas

     • 2: 200 serijos specifikacija, atitinkanti G1/8 ir G1/4 pagrindinį kalibrą

     • 10: Vieno elektrinio valdymo 2 padėčių tipas;20 = dvigubo elektrinio valdymo tipas;30C/E/P = 3 padėčių centrinis funkcinis tipas

     • 08: sąsajos kalibras G1/4;06 = G1/8;M5 = mikro M5 sriegis

     • DC24V: Nominali įtampa;B reiškia DC24V,A reiškia AC220V, galimi keli įtampos variantai

6. Pagrindiniai produkto pranašumai

     • Maža galia ir itin ilgas tarnavimo laikas: 0,9 W mažos galios energiją taupanti ritė sumažina ilgalaikio veikimo energijos sąnaudas. Itin tiksli ritės sandarinimo konstrukcija, pasižyminti mažu atsparumu trinčiai, palaiko daugiau nei 30 milijonų stabilių perjungimo ciklų ir sumažina vėlesnį priežiūros dažnumą.

     • Itin greitas aukšto dažnio atsakas: Optimizuotas vidinis oro kanalo dizainas pasiekia perjungimo reakcijos laiką per 0,05 sekundės, puikiai prisitaikydamas prie automatizuotų gamybos linijų aukšto dažnio ciklinio veikimo reikalavimų.

     • Švarios aplinkos prisitaikymas: Integruota centralizuota vidinė bandomoji išmetimo konstrukcija leidžia išvengti išorinės naftos ir dujų perpildymo taršos, visiškai atitinkanti elektronikos, maisto ir medicinos pramonės be dulkių ir švarios gamybos standartus.

     • Stipri integracija ir patogus derinimas: Palaikykite integruotą kolektoriaus vožtuvo bloko instaliaciją, kad sutaupytumėte įrangos vietos. Įrengtas rankinis mygtukas ant vožtuvo korpuso, palengvinantis vieno vožtuvo derinimą ir įrangos bandomąjį veikimą.

     • Stabilus ir oro sąlygoms atsparus veikimas: Platus temperatūros pritaikymo diapazonas ir IP65 atsparus dulkėms ir vandeniui klasė, stabilus veikimas sudėtingoje vidaus ir lauko pramoninėje aplinkoje.

7. Tipiniai taikymo scenarijai

     • Dvigubo veikimo cilindro stūmoklinis valdymas: Plačiai naudojamas automatiniam tvarkymui, medžiagų stūmimui, tvirtinimo tvirtinimui, sukimosi padėties nustatymui ir kitiems pneumatiniams stūmokliniams veiksmams.

     • Aukštų standartų automatizuotos gamybos linijos: Taikoma automobilių suvirinimo linijoms, pakuočių sandarinimui ir pjovimui, elektroniniam paviršiaus montavimui, maisto užpildymui ir kitai tiksliajai automatizavimo įrangai.

     • Aukšto dažnio ir švarios darbo sąlygos: Pageidaujamas vožtuvo tipas pramoniniuose scenarijuose, kai reikia dažnai keisti atbuline eiga, nulinės taršos ir ilgalaikio stabilaus nepertraukiamo veikimo.

8. Pasirinkimo skirtumas: 5 V serijos ir 4 V serijos solenoidinis vožtuvas

Vieno sakinio santrauka

     SOLH 5V serija yra aukščiausios klasės 5/2 ir 5/3 krypčių pneumatinis solenoidinis vožtuvas, sunaudojantis mažai energijos, itin ilgas tarnavimo laikas ir greitas aukšto dažnio perjungimas. Švarus vidinis išmetimas ir IP65 vandeniui bei dulkėms atsparus dizainas yra optimalus šerdies valdymo vožtuvas, skirtas dvigubo veikimo cilindrams ir aukštos kokybės švarioms automatinėms pneumatinėms sistemoms, visiškai suderinamas su originalia AirTAC 5V serija.
