ACK serijos kampinis cilindras | 90°/180° sukimasis ir apkaba žemyn 2 viename cilindras

Gamintojas: SOLH by Richge Technology

Produkto apžvalga ir pagrindinės struktūrinės savybės

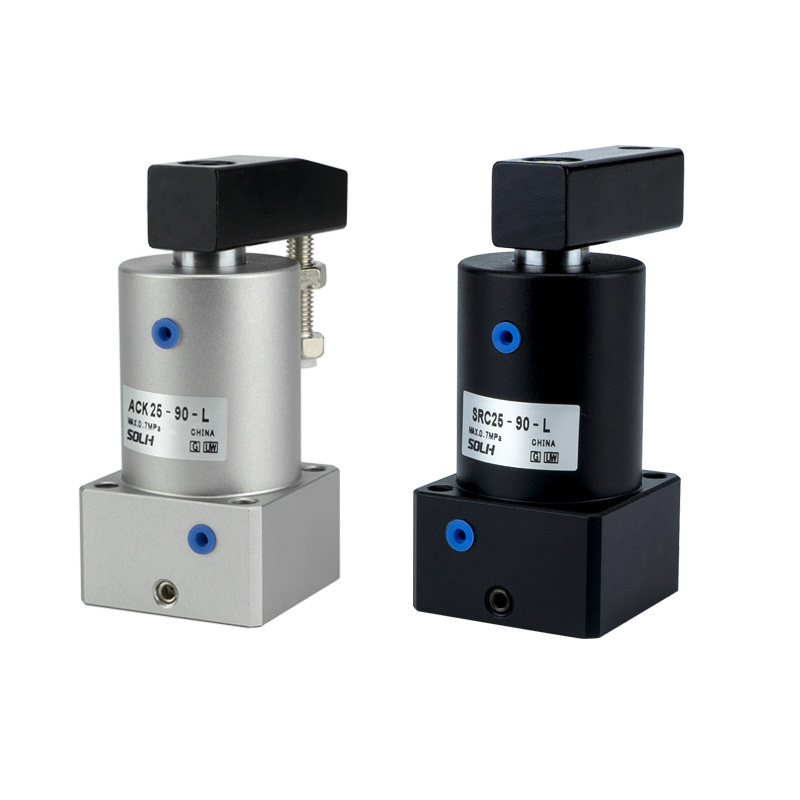

     SOLH ACK serija yra didelio našumo 2 viename kampinis cilindras, sujungiantis 90°/180° sukimąsi ir linijinį apspaudimo judesį žemyn. Dengianti kiaurymės dydžius nuo φ25 mm iki φ63 mm, ji turi profesionalią trijų kreiptuvų konstrukciją, užtikrinančią didelį tikslumą ir stiprų atsparumą ekscentrinei apkrovai. Pasirenkamos vienpusės / dvipusės prispaudimo plokštės ir sukimosi kairėje / dešinėje kryptys visiškai prisitaiko prie įvairių tvirtinimo detalių. ACK cilindras, pasižymintis dideliu tvirtumu, ilgu tarnavimo laiku ir didelės apkrovos tvirtinimo galia, yra plačiai naudojamas ribotos erdvės ruošinio tvirtinimo stotyse automatizuojant įrankius, suvirinant padėties nustatymo ir štampavimo tvirtinimo procesus.

1. Junginio sukimosi ir suspaudimo veiksmas

• Standartinė darbo seka: atitraukimas → 90°/180° pasukimas į kairę/dešinę → ištraukimas, kad būtų užfiksuotas žemyn

• Iš naujo nustatyti seką: atitraukite, kad atlaisvintumėte spaustuką → sukimasis atgal → ištraukite ir nustatykite iš naujo

• Didelio tikslumo padėties nustatymas: Standartinis 90° sukimosi kampas su ±1,5° dideliu tikslumu; 180° sukimosi tipas neprivalomas, užtikrinantis pakartojamą ir patikimą ruošinio padėties nustatymą.

2. Didelis tvirtumas ir ilgesnis tarnavimo laikas

• Trijų kreipiamųjų griovelių struktūra: Optimizuotas trijų krypčių kreipimosi dizainas užtikrina puikų judesio stabilumą, didelį nukreipimo tikslumą ir stiprią atsparumą deformacijai, efektyviai atsispirdama ekscentrinei apkrovai suspaudimo metu.

• Didelio stiprumo medžiagų konfigūracija: Stūmoklio kotas naudoja specialų legiruotą plieną su terminio apdorojimo procesu, kad būtų užtikrintas puikus atsparumas dilimui ir ilgaamžiškumas. Cilindro korpusas yra sunkiai anoduojamas, siekiant padidinti atsparumą korozijai ir konstrukcijos tvirtumą.

• Aukščiausios kokybės importuoti antspaudai: Priima importuotas sandarinimo medžiagas, kurios puikiai prisitaiko prie sudėtingų darbo sąlygų, efektyviai sumažina oro nuotėkį ir labai prailgina bendrą cilindro tarnavimo laiką.

3. Lankstus diegimas ir įvairi konfigūracija

• Papildomi slėgio plokščių tipai: ACK vienpusė prispaudimo plokštė siauriems ruošiniams; ACKD dvipusė prispaudimo plokštė, skirta platiems ruošiniams, tenkinanti įvairius ruošinio suspaudimo poreikius.

• Reguliuojama sukimosi kryptis: L (sukimas prieš laikrodžio rodyklę į kairę) ir R (sukimas pagal laikrodžio rodyklę į dešinę) pasirenkamas, kad atitiktų skirtingus stočių išdėstymus vietoje.

• Universalus montavimo dizainas: Įrengtas 4 apatinės skylės, skirtos tiesioginiam tvirtinimui, suderinamos su flanšiniu montavimu. Rezervuoti standartiniai jungiklių grioveliai leidžia patogiai sumontuoti magnetinius jungiklius padėties aptikimui.

Išsamios modelio pavadinimo taisyklės ir užsakymų pavyzdžiai

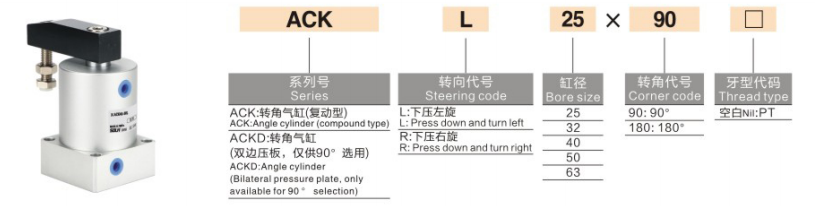

1. Tipiniai modelių pavyzdžiai: ACKL25-90, ACKDR40-90

2. Standartinių užsakymų pavyzdžiai

• Vienpusis pasukimas į kairę 90°: ACKL25-90 (φ25 anga, sukimas į kairę, 90° standartinis kampas)

• Dvipusis pasukimas į dešinę 90°: ACKDR32-90 (φ32 anga, dvipusė plokštė, pasukimas į dešinę, 90° kampas)

• Didelio gręžinio, didelio našumo tipas: ACKL63-90 (maksimali anga φ63, sukimasis į kairę, 90° kampas, kad būtų galima tvirtinti didelę apkrovą)

Bendrieji techniniai parametrai (20 ℃, 0,5 MPa standartinė sąlyga)

1. Pagrindinės specifikacijos

• Veikimo režimas: Dvigubo veikimo junginio judesys (sukimas + suspaudimas žemyn)

• Darbinio slėgio diapazonas: 0,15 ~ 1,0 MPa; Atrodo slėgis: 1,5 MPa

• Aplinkos temperatūra: -20 ℃ ~ 80 ℃

• Stūmoklio veikimo greitis: 50 ~ 200 mm/s

• Sukimosi kampas: 90° (standartinis); 180° (neprivaloma)

• Standartinis suspaudimo eiga: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25mm; φ63 = 30 mm

2. Teorinė suspaudimo jėga (vienetas: N @0,5 MPa)

3. Produkto svoris (vienetas: kg @90° standartinis tipas)

Tipiški taikymo scenarijai

• Staklės ir suvirinimo įrenginiai: Idealiai tinka ruošinio pozicionavimo fiksavimui, suvirinimo tvirtinimui ir štampavimo stoties apsaugai nuo poslinkio. Integruotas sukimasis ir tvirtinimas „du viename“ supaprastina mechaninę konstrukciją ir taupo montavimo vietą.

• Elektroninis ir tikslusis komponentų apdorojimas: Tinka padėklų tvirtinimui, strypo tvirtinimui ir labai tiksliam dalių pozicionavimui. Jis pasižymi dideliu padėties nustatymo tikslumu ir mažu dulkių susidarymu, atitinkančiu griežtus tikslumo ir švaros reikalavimus.

• Automatinis perdavimo mechanizmas: Plačiai taikomas sukamojo stalo ribojimui, apvertimo mechanizmo padėties nustatymui ir trumpo eigos suspaudimo stotims, užtikrinančioms stabilų, sklandų ir pakartojamą sudėtinio judesio veikimą.

• Didelės apkrovos tvirtinimo darbo sąlygos: Dėl stiprios suspaudimo jėgos ir puikios anti-ekscentrinės apkrovos jis puikiai prisitaiko prie sunkių ruošinio suspaudimo, formų tvirtinimo ir didelės apkrovos tikslaus padėties nustatymo scenarijų.

3 žingsnių greito pasirinkimo vadovas

1. Skylės dydžio pasirinkimas: Pasirinkite skylės dydį pagal faktinę suspaudimo apkrovą. Užtikrinti teorinę suspaudimo jėgą ≥ faktinė apkrova × 1,5 saugos koeficiento; sunkioms darbo sąlygoms teikti pirmenybę φ40 ar didesnei angai.

2. Brūkšnio pasirinkimas: Standartinis suspaudimo eiga svyruoja nuo 12 mm iki 30 mm. Atsižvelgdami į ruošinio aukštį, rezervuokite 3–5 mm eigos ribą, kad išvengtumėte mechaninių trukdžių darbo metu.

3. Konfigūracijos pasirinkimas

￮ Slėgio plokštės tipas: Pasirinkite ACK vienpusę plokštę siauriems ruošiniams; pasirinkite ACKD dvipusę plokštę platiems ruošiniams.

￮ Sukimosi kryptis: Pasirinkite sukimąsi L į kairę arba R dešinę pagal faktinį stoties išdėstymą ir mechaninių trukdžių sąlygas.

Vieno sakinio santrauka

     SOLH ACK serijos kampinis cilindras turi labai tikslią trijų kreipiamųjų griovelių struktūrą, palaiko 90°/180° sukimąsi ir apspaudimo žemyn integraciją. Su pasirenkamomis vienpusėmis / dvipusėmis slėgio plokštėmis, lanksčiu sukimu į kairę / dešinę ir puikiomis didelės apkrovos atsparumu deformacijai, tai yra labai tvirtas ir ilgaamžis tvirtinimo sprendimas įvairioms automatizuotoms tvirtinimo stotims, kuriose yra ribota erdvė.
