CRB1 / CRB2 serijos mentės tipo sukamoji pavara

CRB1 / CRB2 serijos mentės tipo sukamoji pavara (keičiama SOLH)

Gamintojas: SOLH by Richge Technology

Produkto padėties nustatymas ir pagrindiniai serijos skirtumai

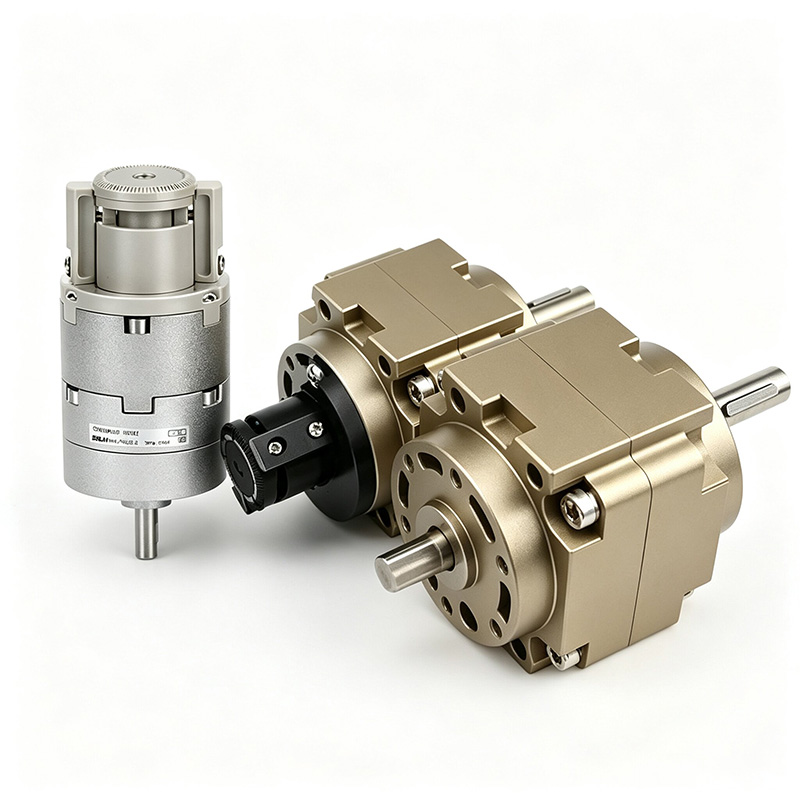

     SOLH CRB1 ir CRB2 yra menčių tipo sukamieji cilindrai, varomi viengubomis / dvigubomis mentėmis. Be krumpliaračių tarpo, jie pasižymi itin kompaktišku korpusu, maža sukimosi inercija ir itin greita reakcija.

     -- CRB2 (maža serija): 10–40 mm anga, skirta lengvam apkrovimui ir siaurai erdvei, kompaktiškas ir lengvas dizainas

     -- CRB1 (didelė serija): skylė 50–100 mm, skirta didelei apkrovai ir dideliam sukimo momentui, visa guolio atrama ir puikus atsparumas smūgiams

     Vienos mentės maksimalus pasukimo kampas iki 270°/280°, dvigubos mentės maks. 90°/100°. Plačiai naudojamas greito sukimosi, indeksavimo ir padėties nustatymo automatizavimo stotims.

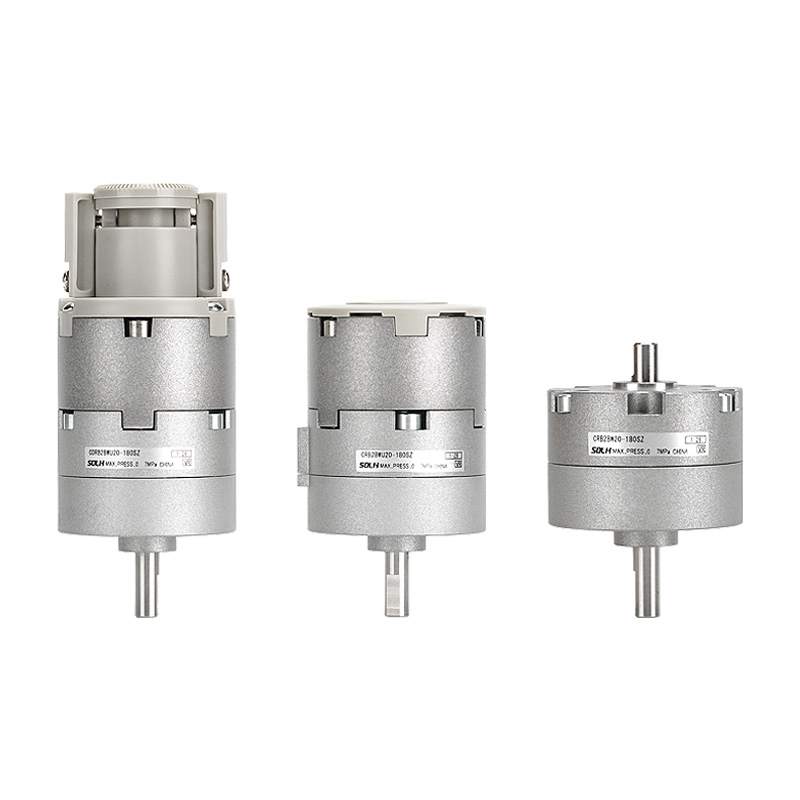

  1. CRB2 Small Standard Series

     -- Angos dydžiai: 10, 15, 20, 30, 40 mm

     -- Mentės parinktys: S viena mentė / D dviguba mentė

     -- Posūkio kampas: Viena mentė 90°/180°/270°; Dvigubos mentelės 90°/100°

     - Pagrindiniai privalumai: itin kompaktiškas, lengvas, mažas paleidimo slėgis, šoninis / ašinis dvigubas jungimas, pasirenkamas kampo reguliatorius ir magnetinis jungiklis

     -- Taikymas: lengvas apkrovos greitas sukimasis, uždaros erdvės įranga, 3C elektronika, pakuotė, miniatiūrinė automatika

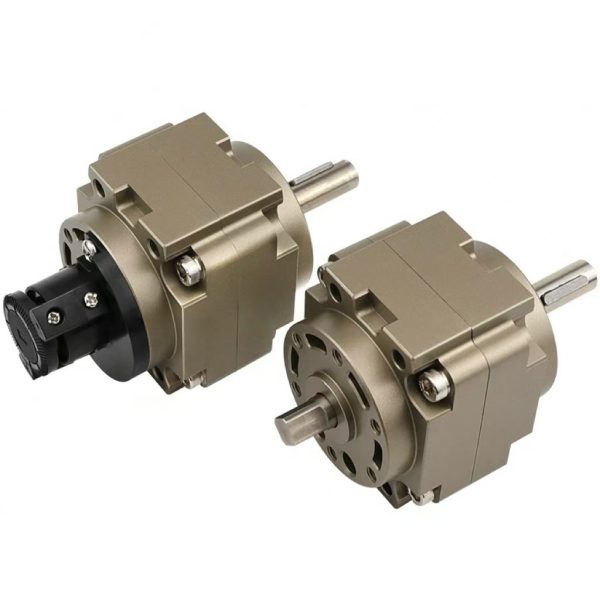

  2. CRB1 Large Heavy Duty Series

     -- Angos dydžiai: 50, 63, 80, 100 mm

     -- Mentės parinktys: S viena mentė / D dviguba mentė

     -- Posūkio kampas: Viena mentė 90°/180°/270°/280°; Dvigubos mentelės 90°/100°

     - Pagrindiniai privalumai: didelis išėjimo sukimo momentas, didelės apkrovos atlaikymas, visa guolių atrama, atsparus smūgiams, ilgas tarnavimo laikas

     -- Taikymas: sunkus ruošinio apvertimas, didelio masto indeksavimas, sunkūs sukamieji įrenginiai, sunkiosios pramonės surinkimo linijos

Universalios pagrindinės techninės specifikacijos

  1. Bendrieji standartiniai parametrai

  2. Teorinis išėjimo sukimo momentas prie 0,5 MPa (branduolių pasirinkimo indeksas)

   2.1 CRB2 sukimo momento lentelė

   2.2 CRB1 sukimo momento lentelė

 3 Leidžiama radialinė ir ašinė apkrova

     -- CRB2-20: radialinis 120N, ašinis 80N

     -- CRB1-50: radialinis 245N, ašinis 196N

     -- CRB1-100: radialinis 588N, ašinis 490N

Vidinė struktūra ir mentės veikimo principas

  1. Pagrindiniai komponentai: cilindro korpusas, viena / dviguba sukamoji mentė, išėjimo velenas, sandarinimo mazgas, galinis guminis buferis, kampo reguliavimo varžtai

  2. Darbo logika: Suslėgtas oras patenka į vieną kamerą, kad stumtų mentę, kad ji suktųsi aplink centrinį veleną, o priešinga kamera išleidžiama.

     -- Dvigubas mentė: sukimo momentas padvigubintas, ribotas posūkio kampas ≤100°

     -- Viena mentė: platesnis siūbavimo diapazonas iki 270°

  3. Unikalūs pagrindiniai privalumai

     -- Be krumpliaračio ir stelažo konstrukcijos, nulinis tarpas, sklandus tylus sukimasis be smūginės vibracijos

     – Itin kompaktiškas kontūras, maža sukimosi inercija, itin greitas atsakas (90° pasukimas < 0,1 s)

    - Pasirenkamas tuščiaviduris velenas, patogus vidiniams vamzdeliams ir laidams tiesti

     -- Dviejų galų tiksliai sureguliuoti varžtai eigos ribai nustatyti; viena mentelė reguliuojama 0–270°, dviguba mentė 0–90°

Išsamios modelio kodavimo taisyklės

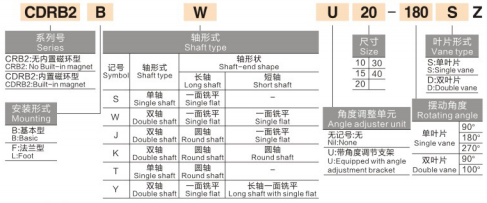

  1. CRB2 modelio pavyzdys: CRB2BW20-180SZ

     -- CRB2 = mažų mentelių sukamųjų pavarų serija

     -- B = pagrindinis flanšo tvirtinimas; L = pėdos laikiklio laikiklis

     -- W = dvigubai prailgintas velenas; tuščias = vienas velenas

     -- 20 = angos dydis (10/15/20/30/40)

     -- 180 = posūkio kampas (90/180/270)

     -- S = viena mentė; D = dviguba mentė

     -- Z = Įrengtas kampo reguliavimo blokas; tuščia = standartinė be reguliatoriaus

          Priešdėlis CDRB2 = Integruotas magnetinis žiedas magnetinio jungiklio montavimui

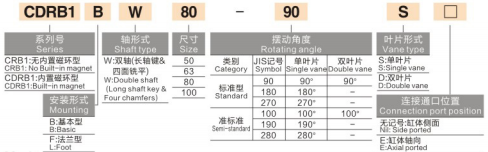

  2. CRB1 modelio pavyzdys: CRB1BW50-90D

     -- CRB1 = didelės apkrovos besisukančių mentelių serija

     -- B = pagrindinis tvirtinimas; W = dvigubas velenas

     -- 50 = angos dydis (50/63/80/100)

     -- 90 = posūkio kampas (90/180/270/280)

     -- D = dviguba mentė; S = viena mentė

        Priešdėlis CDRB1 = Magnetinio žiedo integruotas modelis

Žingsnis po žingsnio atrankos vadovas ir pramoninis pritaikymas

  1. Atrankos pirmumo taisyklės

     -- Sukimo momentas ir matmenų padalijimas: nedidelė apkrova siaura erdvė → CRB2 (10 ~ 40); Sunkus sukimasis su dideliu sukimo momentu → CRB1 (50–100)

     -- Reikalavimas posūkio kampui: sukimasis daugiau nei 90° → viena mentė S; Maksimalus sukimo momentas 90° ribose → Dvigubas mentė D

     - Tikslumo ir greičio kompromisas: Mentės tipo nulinis laisvumas, kartotinis padėties nustatymas ±0,1°, idealiai tinka didelės spartos ir lengvoms apkrovoms; Didelė didelio tikslumo guolių apkrova teikia pirmenybę MSQ sukamajam stalui su krumpliaračiu

     -- Funkcijų parinktys: reikalinga smulkaus kampo riba – pasirinkite priesagos Z kampo reguliavimo vienetą; Reikalingas PLC padėties grįžtamasis ryšys – pasirinkite CDRB magnetinį integruotą modelį

  2. Tipiniai taikymo scenarijai

     -- Lengvos linijos: elektroninių komponentų apvertimas, etikečių pasukimas, butelio dangtelio užveržimas, miniatiūrinių medžiagų rūšiavimas

     -- Sunkaus darbo stotys: didelis ruošinio apsisukimas 90°/180°, surinkimo linijos indeksavimas, sunkūs sukamieji tvirtinimo elementai

     -- Bendrosios pramonės šakos: pakavimo, spausdinimo, maisto perdirbimo visiškai automatinės rotacinės padėties nustatymo stotys

Veikimo palyginimas: CRB Vane VS MSQ Rack & Pinion Rotary Actuator

Vienas sakinys

     Santrauka SOLH CRB2 mažos, lengvos ir CRB1 didelės apkrovos mentelės tipo rotacinės pavaros turi nulinio laisvumo vienos/dviejų mentės pavarą su pasirenkamu kampo reguliatoriumi ir magnetinio jungiklio variantu CDRB, pasižyminčios greitu mažos inercijos sukimu nuo 0,05 ~ 24 N·m sukimo momento, puikiai tinkančios elektroniniam surinkimui, dideliam sukimui ir sukimui ir lempų sukimui. automatikos linijos.
