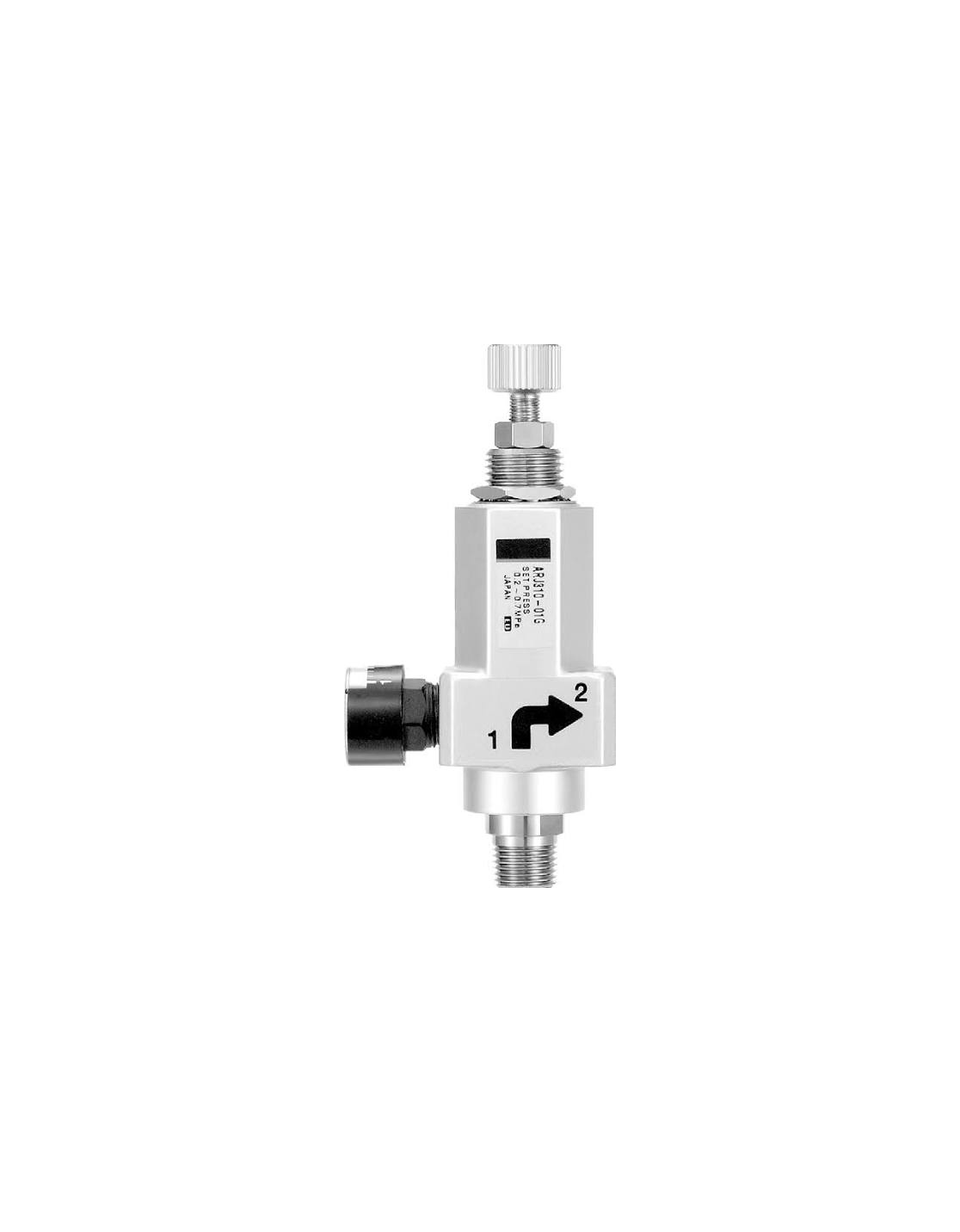

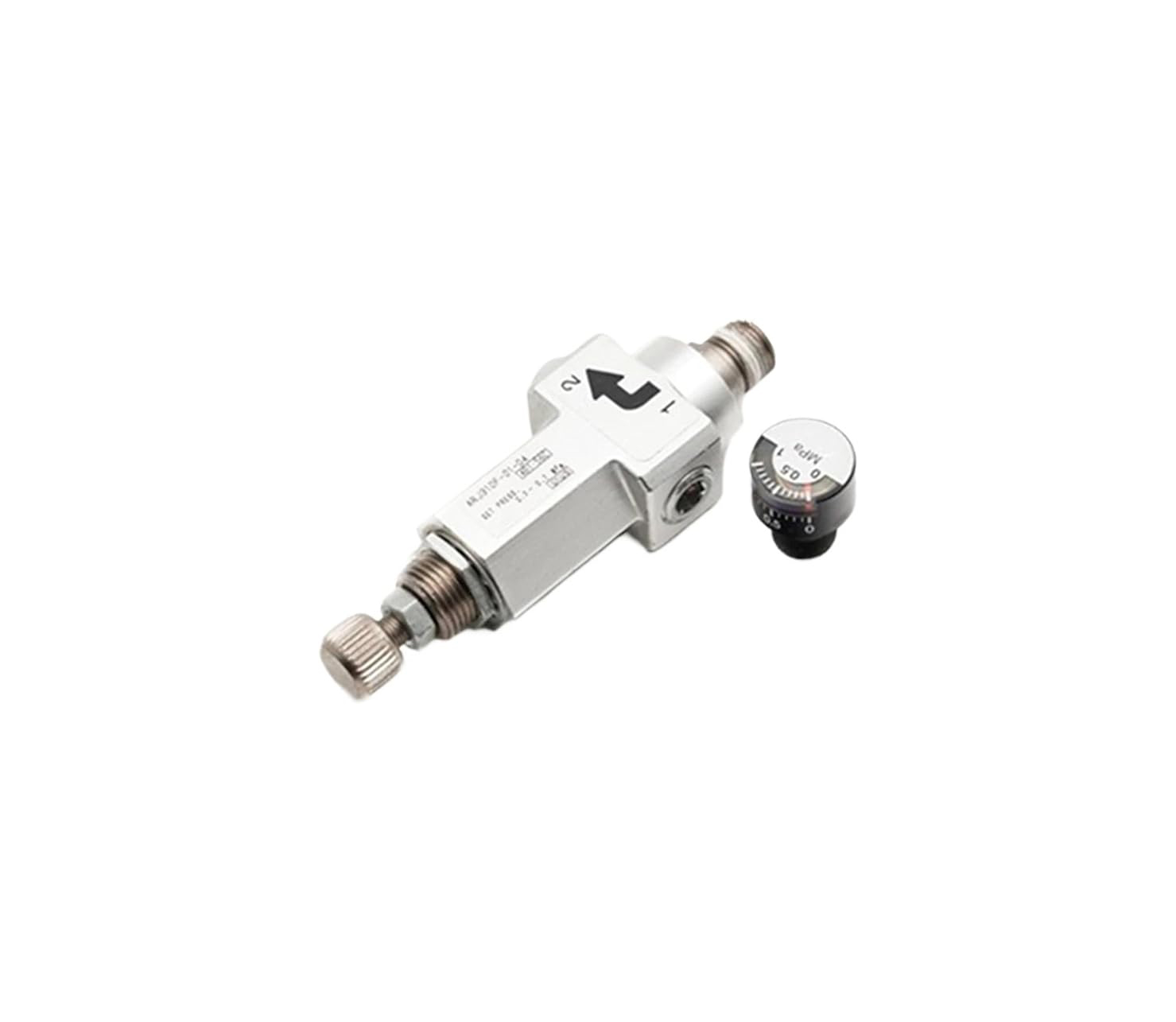

ARJ310 serijos miniatiūrinis slėgio reguliatorius (tiesioginis reljefas)

Prekinis ženklas:SOLH pagal Richge Technology (睿其格科技)

Produkto apžvalga

     SOLH ARJ310 serija yra tiesioginio veikimo reljefinis itin kompaktiškas, tikslus slėgio reguliatorius, skirtas siauroms montavimo erdvėms ir mažo srauto didelio tikslumo slėgio valdymui. Jo bendri matmenys ir našumas yra visiškai keičiami su SMC ARJ310 originaliais reguliatoriais, kad būtų galima tiesiogiai pakeisti įrangą.

Struktūra ir pagrindinės funkcijos

     --Struktūra: Tiesioginio veikimo stūmoklinis tipas su įmontuota ventiliacijos anga

     --Dviejų prievadų išdėstymas (IN / OUT); perteklinis slėgis automatiškai pašalinamas per vidinį reljefo kanalą

     --Funkcija: pastoviai sumažinkite įeinančio oro slėgį iki iš anksto nustatytos išėjimo vertės, slopinkite slėgio svyravimus ir apsaugokite nuo per didelio slėgio

     - Integruotas dizainas su vienu paspaudimu įspaudžiamu išėjimu ir dviem pasirinktiniais įvado sriegiais lanksčiam laidų sujungimui

Techninės specifikacijos

     --Darbo terpė: švarus ir bendras pramoninis suslėgtas oras

     --Maksimalus darbinis slėgis: 0,8 MPa

     – Atsparus slėgis: 1,2 MPa

     - Reguliuojamas slėgio diapazonas

     --Standartinis diapazonas: 0,2–0,7 MPa

     – Žemo slėgio versija: 0,05–0,2 MPa

     - Aplinkos ir vidutinė temperatūra: -5 ℃ ~ +60 ℃ (nėra vidinio užšalimo)

     -- Grynasis svoris: apytiksl. 65 g

     - Korpuso plotis: 18,5 mm, tinka tankiai sukrauti kolektorių

     -- Apsaugos laipsnis: IP65

Prievado konfigūracija

Įleidimo anga (du pasirenkami stiliai)

     --M5×0,8 vidinis sriegis

     --Rc1/8 išorinis sriegis

Išleidimo prievadas

     Rc1/8 vidinis sriegis su integruota įstumiama jungtimi, suderinama su φ4/φ6 metriniais vamzdeliais, 5/32" ir 1/4" imperialiniais vamzdeliais

Matuoklio uostas

     Rc1/8 vidinis sriegis, atitinka G15 serijos mini manometrus

Modelio kodo apibrėžimas (pavyzdys: ARJ310F-01-04)

     --ARJ310: Mini reguliatoriaus bazių serija

     --F: Įrengtas įmontuotas įstumiamas jungtis; praleista versijoje su pilna sriegiu

     --01: Rc1/8 sriegio standartas

     --04: φ4 vamzdeliams; 06 reiškia φ6 vamzdelį

     --N01: NPT1/8 sriegio parinktis

Karštai parduodami modeliai

     --ARJ310-01: pilna sriegio versija be įstūmimo prievado

     --ARJ310F-01-04: Integruotas įstūmimas φ4 žarnai

     --ARJ310F-01-06: Integruotas įstūmimas φ6 žarnai

     --ARJ310F-N01-03: NPT1/8 srieginis įvadas

Pagrindiniai produkto pranašumai

     – Itin mažas lengvas dizainas: 65 g svoris ir 18,5 mm siauras korpusas tinka labai kompaktiškam įrangos išdėstymui

     - Dviejų įvadų sriegių parinktys (M5 / Rc1/8), kad būtų galima pritaikyti įvairius vamzdynų išdėstymus

     --Gamykloje pastatytas įstumiamasis lizdas pašalina papildomas jungtis ir sutrumpina surinkimo laiką

     -- Integruotas reljefo mechanizmas automatiškai atleidžia viršslėgį, kad būtų užtikrintas stabilus išėjimo slėgis

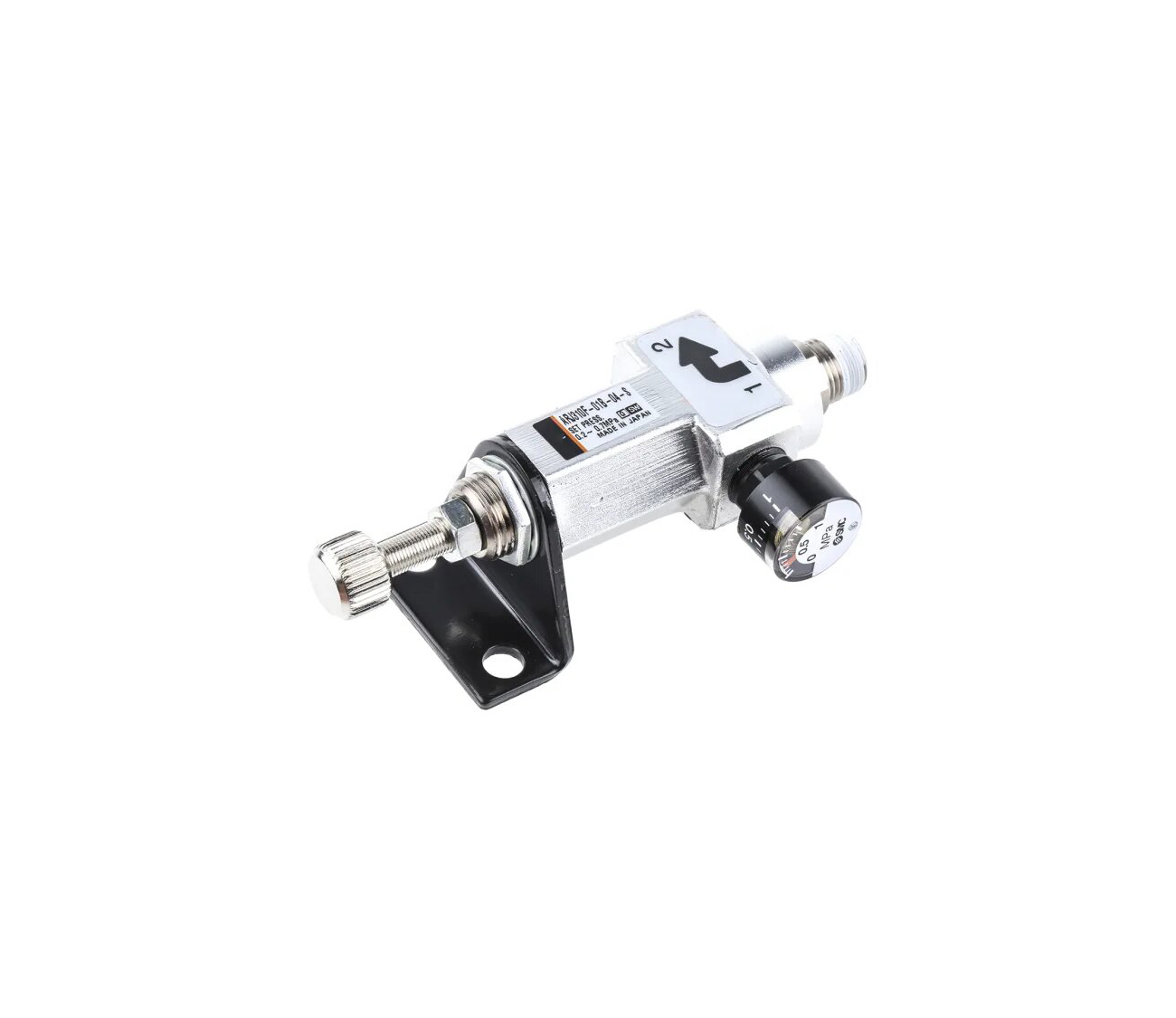

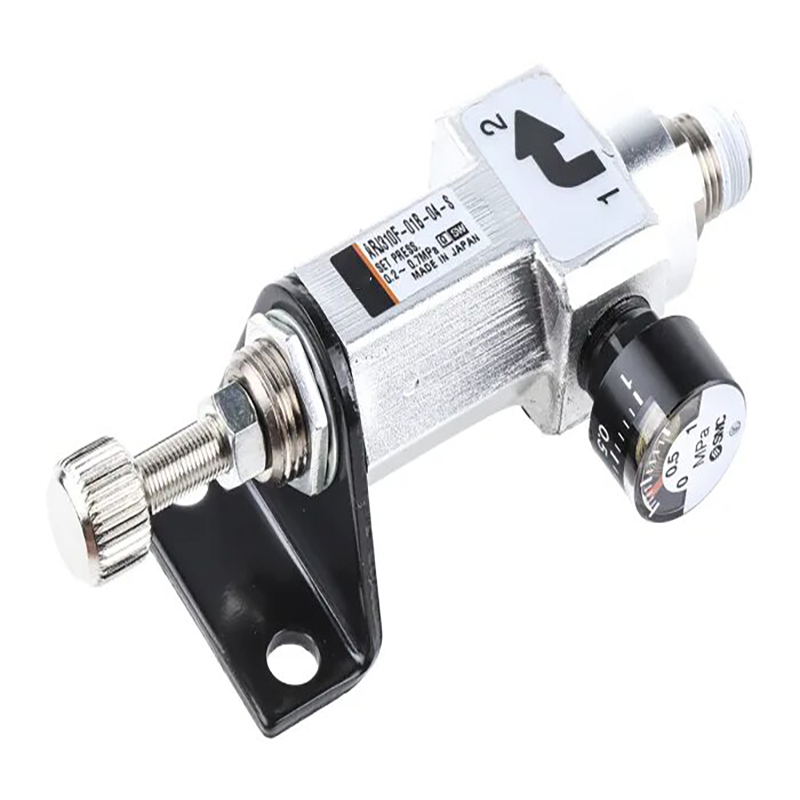

     --Palaiko plokštės veržlės ir išorinio laikiklio dvigubus tvirtinimo būdus

     --Tiesioginio veikimo struktūra užtikrina žemą paleidimo slėgį iki 0,05 MPa

Tipiški taikymo scenarijai

     Mini oro balionai, mažyčiai pneumatiniai griebtuvai, tikslūs oro pūtimo antgaliai Elektronikos surinkimas, medicinos prietaisai, puslaidininkių gamybos ir tikrinimo įranga Skysčių dozatoriai, oro nuotėkio tikrinimo prietaisai Kompaktiška automatikos technika, vožtuvų salelės ir mini FRL oro apdorojimo įrenginiai

Modelių palyginimas: ARJ310 VS ARJ210

Vieno sakinio santrauka

     ARJ310 reljefinis mini slėgio reguliatorius pasižymi itin kompaktišku korpusu, dviejų sriegių įvadu, integruota įspaudžiama jungtimi ir dideliu tikslumu, todėl yra optimalus slėgio valdymo sprendimas mažo srauto kompaktiškoms pneumatinėms sistemoms.
