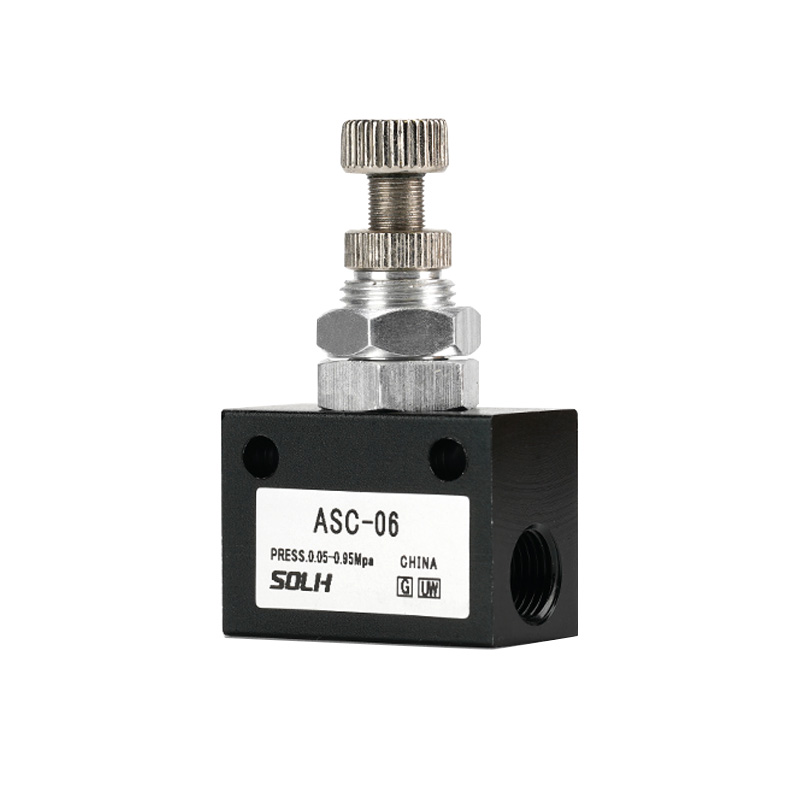

ASC serijos vienpusis droselio vožtuvas | Aliuminio lydinio linijinis pneumatinis greičio reguliavimo vožtuvas

Gamintojas: SOLH by Richge Technology | Universalus AirTAC standartinis pneumatinis srauto valdymo vožtuvas

1. Produkto apžvalga

     SOLH ASC serija yra aekonomiškas aliuminio lydinio linijinis vienpusis droselio vožtuvas plačiai naudojamas Kinijos pneumatikos rinkoje. Jis pasižymi tomis pačiomis pagrindinėmis pneumatinėmis funkcijomis kaip ir AS serija, tačiau yra patvaresnė srieginė instaliacinė konstrukcija su visiškai aliuminio kvadratiniu korpusu. Sukurtas standartiniam cilindro greičio reguliavimui, jis realizuoja laisvą priekinį oro įsiurbimą ir tikslų išmetimo droselio valdymą. Dėl kompaktiškos konstrukcijos, stabilaus reguliavimo ir universalių sriegių specifikacijų tai yra pagrindinis ekonomiškas greičio reguliavimo sprendimas bendroms automatinėms pneumatinėms grandinėms.

2. Pagrindinė darbo funkcija (išmetimo droselio principas)

     ASC vožtuvas atitinka standartąišmetimo droselio valdymo logika, patikimiausias pneumatinio cilindro greičio reguliavimo metodas:

     • Priekinė oro įsiurbimo anga (cilindro pratęsimas): Integruotas atbulinis vožtuvas visiškai atsidaro, todėl beveik netrukdomas tiesioginis oro srautas ir nulinis srauto nuostolis, užtikrinamas greitas ir sklandus cilindro veikimas.

     • Atbulinės eigos išmetimas (cilindro įtraukimas): Atbulinis vožtuvas užsidaro automatiškai. Ištraukiamas oras praeina per tikslų adatinį vožtuvą, kad būtų galima reguliuoti droselį ir tiksliai valdyti cilindro atitraukimo greitį.

      •Pagrindinė programa: tiksliai sureguliuokite dvigubo veikimo cilindrų išplėtimo arba įtraukimo greitį; Išmetimo pusės droselis yra dažniausiai naudojamas ir stabilus pneumatinis greičio reguliavimo būdas pramoniniuose scenarijuose.

3. Modelio kodavimo taisyklės ir gijų specifikacijos

     Kodavimo formatas: ASC [dydžių serija] - [siūlų kalibras] + [sriegio priesaga]

  3.1 Dydžio ir kalibro apibrėžimas

     • 100 serija: 06 = G1/8 (PT1/8)

     • 200 serija: 08 = G1/4 (PT1/4) | Pats universaliausias įprastas modelis

     • 300 serija: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Sriegio tipo priesaga

     • Tuščia: standartinis PT kūginis sriegis (numatytasis)

     • G: Britanijos standartas G lygiagretus sriegis

     • T: NPT Amerikos standartinis kūginis sriegis

4. Visos serijos standartinės specifikacijos ir srauto parametrai

5. Pagrindiniai techniniai parametrai

6. Struktūrinės savybės ir montavimo instrukcijos

     • Integruotas aliuminio lydinio kvadratinis korpusas: Kompaktiška ir lengva konstrukcija, turinti didelį konstrukcinį stiprumą, nėra lengva deformuoti. Pritaikytas visiškai sriegiuotas linijinis dizainas be įmontuotų stumdomų jungčių, reikia atskirų vamzdžių jungiamųjų detalių, kad būtų galima sujungti vamzdžius, pasižymi dideliu suderinamumu ir dideliu patvarumu.

     • Išvalyti srauto krypties identifikavimą: standartinė srauto rodyklė, pažymėta ant vožtuvo korpuso, nukreipta į cilindro pusę (išmetimo droselio kryptis), kad būtų išvengta atvirkštinio montavimo klaidų ir būtų užtikrinta teisinga greičio reguliavimo logika.

     • Užrakinamas antivibracinis reguliavimas: Su viršutine reguliavimo rankenėle ir fiksavimo veržle. Nustačius greičio parametrus, veržlė gali būti užfiksuota, kad būtų išvengta parametrų nukrypimo dėl įrangos vibracijos, išlaikant ilgalaikį stabilų veikimą.

     • Daugiakryptis montavimas: Palaiko savavališką kampinį montavimą be krypties apribojimų, prisitaikant prie įvairių sudėtingų vamzdynų išdėstymo aplinkų vietoje.

     • Jautrus ir tikslus reguliavimas: Tiksli adatos vožtuvo šerdis užtikrina sklandų bepakopį greičio reguliavimą, efektyviai sprendžiant cilindro virpėjimą ir nestabilaus greičio problemas.

7. Pagrindinis pasirinkimo skirtumas: ASC vs AS serija

8. Profesionalų atrankos vadovas

     • Mikro cilindras ir mažo srauto grandinė: PasirinkiteASC100-06 (G1/8), tinka φ12–φ20 mažo angos cilindrams ir tiksliam mikro pneumatiniam valdymui.

     • Standartiniai įprasti cilindrai (universaliausi): PasirinkiteASC200-08 (G1/4), atitinkantys įprastus φ12–φ40 cilindrus, pritaikyti daugumai automatizuotų gamybos linijų, pakavimo ir suspaudimo įrangos.

     • Didelio gręžinio cilindras ir didelis srauto poreikis: PasirinkiteASC300-10 (G3/8) /ASC300-15 (G1/2), φ50 ir didesniems didelių angų cilindrams ir didelės spartos didelės apkrovos pneumatinėms sistemoms.

Vieno sakinio santrauka

     SOLH ASC serija yra universalus aliuminio lydinio srieginis vienpusis išmetimo droselio vožtuvas, pasižymintis laisvu įsiurbimu ir tiksliu išmetimo greičio reguliavimu, užrakinama antivibracine struktūra ir ekonomišku veikimu. Tai yra pageidaujamas ekonomiškas greičio reguliavimo vožtuvas, skirtas standartiniam pneumatinio cilindro stūmokliniam judėjimui, plačiai suderinamas su AirTAC buitinėmis pneumatinėmis sistemomis.
