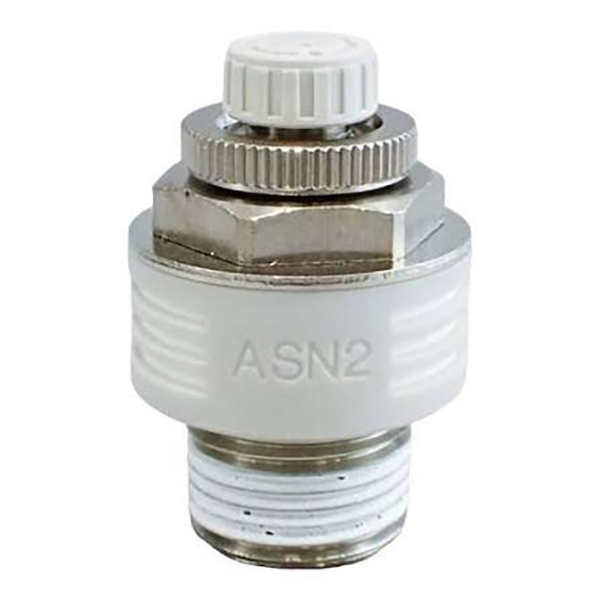

ASN2 serijos išmetimo droselio vožtuvas su duslintuvu

ASN2 serijos išmetimo droselio vožtuvas su duslintuvu | Integruotas greičio kontrolės ir triukšmo mažinimo vožtuvas

Gamintojas: SOLH by Richge Technology | Su SMC suderinamas integruotas pneumatinis droselio duslintuvo vožtuvas

1. Produkto apžvalga

     SOLH ASN2 serija yraviskas viename išmetimo droselio vožtuvas su įmontuotu duslintuvu, specialiai sukurtas tiesiogiai montuoti ant pneumatinių solenoidinių vožtuvų EXH išmetimo angos. Viename įrenginyje integruotos išmetimo greičio reguliavimo ir triukšmo mažinimo funkcijos, todėl nereikia montuoti atskiro duslintuvo. Pritaikius tikslią adatinio vožtuvo droselio konstrukciją ir apsaugos nuo kritimo reguliavimo konstrukciją, patobulintas dervos tipo ASN2-A turi lengvą korpusą, tikslų skalės reguliavimą ir nuspaudžiamą fiksavimo funkciją. Tai ekonomiškas, vietą taupantis ir didelio stabilumo išmetimo greičio reguliavimo sprendimas standartinėms pneumatinėms solenoidinių vožtuvų grandinėms.

2. Pagrindinės darbo funkcijos ir pranašumai

     • Specialus solenoidinis EXH prievadas: Skirtingai nuo cilindro galo droselio vožtuvų, ASN2 montuojamas tik ant solenoidinių vožtuvų išmetimo angų, kad būtų galima profesionaliai reguliuoti išleidimo angų droselio greitį, optimizuojant bendrą pneumatinės grandinės išdėstymą.

     • Tiksli išmetamųjų dujų droselio logika: Standartinis išleidimo angos droselio valdymas; Sukimas pagal laikrodžio rodyklę sumažina oro srautą, kad cilindras judėtų lėčiau, o sukimasis prieš laikrodžio rodyklę padidina oro srautą, kad veiktų greičiau, todėl greičio reguliavimas atliekamas be laipsnio.

     • Didelio efektyvumo integruotas duslintuvas: Integruota didelio našumo triukšmo mažinimo struktūra, leidžianti sumažinti triukšmą daugiau nei 20 dB net esant maksimaliam srautui, efektyviai sprendžianti pneumatinės išmetamųjų dujų triukšmo taršą.

     • Adatos vožtuvo apsauga nuo kritimo: Reguliavimo rankenėlė turi apsaugą nuo atsipalaidavimo ir kritimo, neleidžia rankenėlei nukristi ir parametrų nuokrypiams, atsirandantiems dėl ilgalaikės įrangos vibracijos, užtikrinant stabilų ir ilgalaikį veikimą.

3. Modelio kodavimo taisyklės ir specifikacijų apibrėžimas

     Tipiško modelio pavyzdys: ASN2-02A

     • ASN2: Integruoto išmetimo droselio vožtuvo su duslintuvu serijos kodas

     • Kalibro kodas: M5 (M5 × 0,8) / U10 / 32 / 01 (R1/8) / 02 (R1/4) / 03 (R3/8) / 04 (R1/2)

     • Priesaga: Atnaujintas lengvas dervos tipas, su nuspaudžiama fiksavimo konstrukcija ir tikslios skalės langeliu

     • S Priesaga: Siūlas iš anksto padengtas sandarinimo priemone, kad būtų padidintas sandarumas

     • N Priesaga: NPT Amerikos standartinis sriegis (numatytasis R sriegis be galūnės)

4. Visos serijos standartinės specifikacijos ir parametrai

5. Pagrindiniai techniniai parametrai

6. Atnaujintos ASN2-A dervos tipo savybės

     • Itin lengvas dizainas: Pritaikyta didelio stiprumo dervos medžiaga, svoris sumažintas maždaug 80%, palyginti su tradiciniu metaliniu pagrindiniu korpusu, sumažinant solenoidinio vožtuvo išmetimo angos apkrovą.

     • Tikslumo skalės langas: Įrengtas nonijaus skalės indikatorius, palaikantis 1/4 apskritimo mikroreguliavimą. Srauto parametras yra matomas ir kiekybiškai įvertinamas, įgyvendinant standartizuotą ir pakartojamą srauto valdymą.

     • Patogus nuspaudžiamas užraktas: Novatoriška nuspaudžiamos rankenėlės fiksavimo struktūra. Sureguliavus greitį, paspaudus rankenėlę galima užfiksuoti parametro padėtį, veiksmingai užkertant kelią greičio dreifui dėl įrangos vibracijos ir užtikrinant nuoseklų veikimo tikslumą.

7. Modelio pasirinkimo skirtumas: ASN2 vs AS / ASV / ASC serija

8. Montavimo gairės ir atsargumo priemonės

     • Standartinis montavimo būdas: Tiesiogiai prisukite vožtuvą prie solenoidinio vožtuvo EXH išmetimo angos vožtuvo korpusu į išorę, palikdami pakankamai darbo vietos kasdieniam greičio reguliavimui.

     • Taikomi grandinių apribojimai: Netaikoma grandinėms su vidurinės padėties atbuliniais vožtuvais ir pilotuojamais vienpusiais vožtuvais, kurie gali sukelti nenormalų cilindro veikimą ir nestabilų veikimą.

     • Atsparus vibracijai užrakinimo veikimas: Baigę oro srauto ir greičio derinimą, užfiksuokite reguliavimo rankenėlę, kad išvengtumėte važiavimo greičio nukrypimų dėl ilgalaikės įrangos vibracijos.

Vieno sakinio santrauka

     SOLH ASN2 serija yra integruotas išmetimo droselio ir duslintuvo vožtuvas, skirtas solenoidinio vožtuvo išmetimo angoms. Su triukšmo mažinimu, tiksliai reguliuojamu greičiu, atsparia vibracijai konstrukcija ir lengvas dervos atnaujinimo galimybe, jis supaprastina pneumatinės grandinės montavimą, sumažina išmetamųjų dujų triukšmą ir yra optimalus ekonomiškas greičio valdymo ir triukšmo mažinimo priedas standartinėms pneumatinėms solenoidinėms sistemoms.
