ASV serijos greito išmetimo droselio vožtuvas

ASV serijos greito išmetimo droselio vožtuvas | „Keturi viename“ didelio greičio pneumatinis greičio reguliavimo vožtuvas su duslintuvu ir vienu paspaudimu

Gamintojas: SOLH by Richge Technology | Visiškai suderinamas SMC ASV originalios serijos pakaitalas

1. Produkto apžvalga

     SOLH ASV serija yra a4 viename integruotas greitaeigis pneumatinis valdymo vožtuvas kuri sujungia greito išmetimo funkciją, išmetimo droselio reguliavimą, įmontuotą duslintuvą ir tvirtinimą vienu paspaudimu. Skirtingai nuo įprastų vienos funkcijos greičio reguliavimo vožtuvų, ASV serija turi dvigubą efektyvų srauto plotą, leidžiantį greitai išplėsti cilindrą ir reguliuojamą tylų įtraukimą. Jis puikiai išsprendžia didelio greičio cilindro veikimo ir stabilaus greičio reguliavimo prieštaravimą, tarnauja kaip pagrindinis pageidaujamas vožtuvas aukšto dažnio, didelės spartos ir mažo triukšmo pneumatinės automatikos scenarijams, visiškai keičiamas su originalia SMC ASV serija.

2. Pagrindinis darbo principas ir funkcijos

     • Įsiurbimo eiga (IN → OUT / cilindro pailginimas): Vidinis atbulinis vožtuvas visiškai atsidaro su nuliniu srauto pasipriešinimu ir užtikrina didelio srauto tiesioginį oro įsiurbimą. Tai labai pagerina cilindro išplėtimo greitį ir atitinka greito veikimo reikalavimus.

     • Išmetimo eiga (OUT → EXH / cilindro įtraukimas): Atbulinis vožtuvas užsidaro automatiškai. Ištraukiamas oras praeina per tikslaus adatinio vožtuvo droselį, kad būtų galima be pakopų reguliuoti greitį, o įmontuotas duslintuvas pašalina išmetamųjų dujų triukšmą. Jis pasiekia reguliuojamą atitraukimo greitį ir tylų veikimą.

     • Puikus didelio srauto našumas: Efektyvus sekcinio srauto plotas yra apie2 kartus daugiau nei įprasti AS serijos greičio reguliavimo vožtuvai, užtikrinantis galingą srauto palaikymą greitam cilindro judėjimui ir aukšto dažnio cikliniam veikimui.

3. Modelio kodavimo taisyklės ir parametrų apibrėžimas

  Tipiško modelio pavyzdys: ASV310F-01-06A

     • ASV: serijos kodas keturiems viename greito išmetimo droselio vožtuvui su duslintuvu ir vienu paspaudimu

     • Dydžio kodas (120/220/310/410/510): Atitinka M3/M5/G1/8/G1/4/G3/8 prievado specifikacijas

     • F: Įrengtas greitas vieno prisilietimo jungtis, skirtas greitai sumontuoti vamzdelius

     • Temos kodas (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Vamzdžio išorinio skersmens kodas: Pritaikomas prie φ4/φ6/φ8/φ10/φ12 pneumatinių vamzdžių

     • Priesagos apibrėžimas: A=stūmimo-fiksavimo rankinis ratas;S=sriegiu padengtas sandariklis;N= beelektrinis nikeliavimas

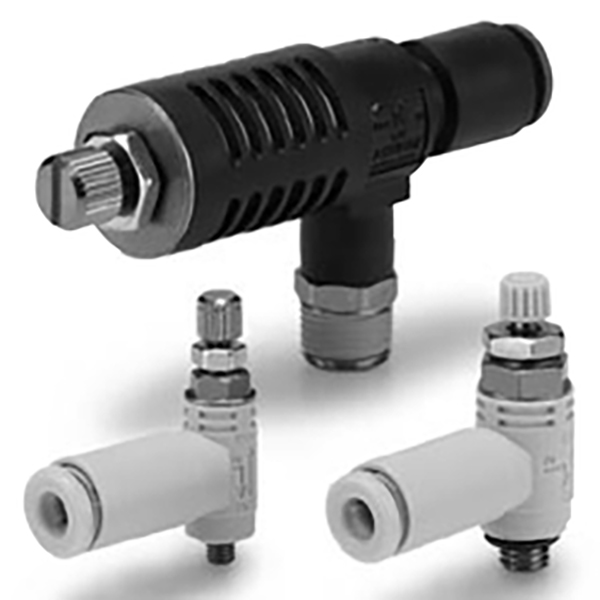

4. Du struktūriniai tipai ir taikymo charakteristikos

 4.1 alkūnės tipas (ASV120F / ASV220F)

     • 90° alkūninio vairo konstrukcija, tokia pati kaip AS serijos alkūninio greičio reguliavimo vožtuvas, kompaktiškas ir taupantis vietą.

     • Asimetriškas sąsajos dizainas: vienoje pusėje M3/M5 sriegio prievadas, kitoje pusėje greito pritaikymo prievadas vienu palietimu.

     • Idealiai tinka miniatiūriniams ir mažiems cilindrams bei siauros erdvės įrangos išdėstymo scenarijams.

  4.2 T-Type Straight Through (ASV310F / 410F / 510F)

     • Trijų jungčių tiesioji konstrukcija: įvesties oro įleidimo anga, OUT greito oro išleidimo anga, EXH įmontuotas tylus išmetimo anga.

     • Didesnis efektyvus srauto plotas ir mažesnis srauto pasipriešinimas, maksimaliai padidinantis cilindro veikimo greitį.

     • Pageidautina standartinių, vidutinių ir didelių angų greitaeigių cilindrų konstrukcija.

5. Visos serijos standartinių specifikacijų lentelė

6. Pagrindiniai techniniai parametrai ir medžiagų konfigūracija

7. Pasirinkimo skirtumas: ASV ir įprastinis AS serijos greičio reguliavimo vožtuvas

8. Profesionalios montavimo ir eksploatavimo gairės

     • Kryptinis montavimas: montuokite griežtai pagal rodyklės ženklą ant vožtuvo korpuso. PrijunkiteĮ uostą prie solenoidinio vožtuvo irOUT prievadas prie cilindro, kad būtų išvengta montavimo atbuline eiga ir dėl to nereguliuojamas nenormalus greitis.

     • Greitas vamzdžių sujungimas: Pneumatinį vamzdelį nupjaukite plokščiai ir iki galo įkiškite į vieno prisilietimo jungtį, kol pasigirs spragtelėjimas, patvirtinantis tvirtą ir sandarų sujungimą.

     • Atsparus vibracijai užrakinimo veikimas: pasukite rankratį, kad sureguliuotumėte išmetamųjų dujų srautą ir cilindro greitį.Norėdami užfiksuoti, paspauskite rankratį žemyn ir užkirsti kelią greičio dreifui, kurį sukelia įrangos vibracija;patraukite rankratį, kad atrakintumėte antriniam koregavimui.

Vieno sakinio santrauka

     SOLH ASV serija yra profesionalus 4 viename didelio greičio pneumatinis valdymo vožtuvas, kuriame integruotas greitas išmetimas, išmetimo droselis, tylus triukšmo mažinimas ir tvirtinimas vienu paspaudimu. Dvigubo srauto plotas, stumiama antivibracinė struktūra ir atspari ugniai atspari medžiaga puikiai atitinka pneumatinių cilindrų didelio greičio, aukšto dažnio ir tylaus veikimo poreikius, todėl yra optimalus paprastų AS serijos greičio reguliavimo vožtuvų atnaujinimas.
