C85 serijos nerūdijančio plieno mini cilindras (ISO 6432 standartas, suderinama su SMC sistema)

Gamintojas: SOLH by Richge Technology | Į eksportą orientuotų produktų katalogas

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

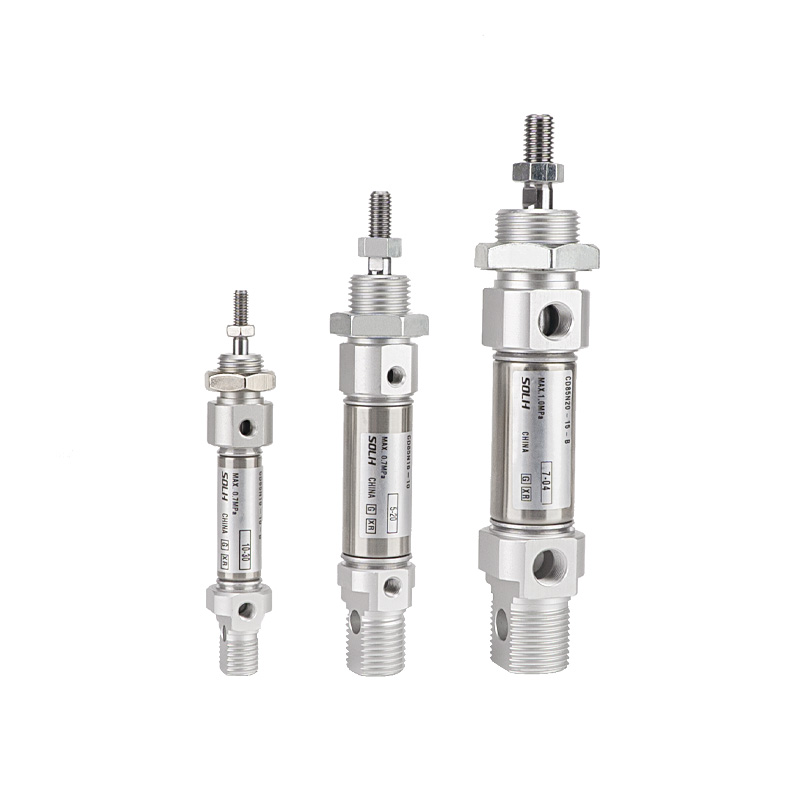

     SOLH C85 serijos nerūdijančio plieno mini cilindras atitinka ISO 6432 tarptautinį standartą, kiaurymės diapazonas φ8 ~ 25 mm. Savybės: kompaktiškas kontūras, atsparumas korozijai, greitas ir aukšto dažnio veikimas, veikimas be alyvos. Plačiai naudojamas maisto, farmacijos, elektronikos ir bendrosios pneumatinės automatikos įrangoje.

Pagrindinės struktūros ir dizaino ypatybės

   1. Standartas: ISO 6432 (φ8–φ25), universalūs montavimo matmenys pasaulinei mini cilindrų rinkai.

   2. Medžiaga: 304 nerūdijančio plieno statinė, stūmoklio strypas ir fiksavimo veržlė; atsparus rūdijimui, tinkamas drėgnoms, silpnoms rūgštims ir silpnoms šarminėms darbo sąlygoms.

   3. Konstrukcija: ruloniniai galiniai dangteliai, be trauklių, tiesios cilindro formos, mažo dydžio ir lengvi.

   4. Veikimo variantai

     -- Vieno strypo dvigubo veikimo (standartinis)

     -- Vieno veikimo (spyruoklinis grąžinimas / spyruoklės išplėtimas)

     -- Dviejų strypų sinchroninis cilindras

     -- C85K Nesisukantis strypo tipas

   5. Pagalvėlė: Standartinė guminė pagalvė; oro pagalvė (priesaga C) neprivaloma φ10–25, kad būtų sumažintas smūgis judant dideliu greičiu.

   6. Sandarinimas: specialus dvikryptis sandariklis su alyvos rezervuaro grioveliu, žemas paleidimo slėgis, ilgas tarnavimo laikas be alyvos.

   7. Padėties aptikimas: įmontuotas magnetinis žiedas (kodas D) neprivalomas; magnetinio jungiklio montavimo režimai: A = bėgių griovelis, B = plieninės juostos griovelis.

Išsami modelio kodavimo taisyklė

   1. Modelio pavyzdys: CD85N25-100C-B

  2. Užsakymo pavyzdys: CD85N16-50

     -- Pagrindinis tipas, anga 16, eiga 50, įmontuotas magnetas, guminė pagalvė.

Standartinės techninės specifikacijos (dvigubo veikimo)

Teorinė traukos ir traukos jėga @0,6 MPa (vienas strypas, vienetas: N)

Montavimo formos ir išvestiniai modeliai

  1. ISO6432 montavimo parinktys

     -- N: pagrindinis tipas su integruotu svirtimi (populiariausias)

     -- F: ašinis tvirtinimas plokščiu galu

     -- L: vienos kojos laikiklis / M: dvigubas kojelės laikiklis

     -- G: Flanšinis tvirtinimas

     -- NU: veržliarakčio tvirtinimas

   2. Pagrindinės išvestinės versijos

     -- CD85: su įmontuotu magnetiniu žiedu, suderinama su magnetiniais jutikliais

     -- C85K: nesisukantis kvadratinis stūmoklio strypas, apsauga nuo sukimosi

     -- C85E: vieno veikimo (spyruoklinis grąžinimas / spyruoklinis pailginimas)

     -- CWCD85E: dvigubo strypo dvigubo veikimo cilindras, sinchroninis judėjimas

Pasirinkimo palyginimas: C85 VS MI VS MA

   1. ✅ Pageidautinos progos C85

     -- Maisto, farmacijos ir elektronikos pramonė: nerūdijantis plienas, švarus, antikorozinis

     -- Didelio greičio ir aukšto dažnio ciklai: 50–1500 mm/s trumpo eiga stūmoklinis

     -- Kompaktiškas įrangos išdėstymas: φ8–25 plonas cilindrinis korpusas

     -- Drėgna ir šiek tiek ėsdinanti dirbtuvių aplinka

     -- Pasaulinė mainų paklausa: ISO6432 universalus matmuo, skirtas tiesioginiam pakeitimui

 3 žingsnių greito pasirinkimo vadovas

   1. Skylės pasirinkimas: Apskaičiuokite trauką ir horizontalią apkrovą, rezervą ≥50% saugos ribos; rinkitės mažesnę angą didesnio dažnio veikimui.

   2. Eigos patvirtinimas: pridėkite papildomą 10–20 mm paraštę; maksimalus eiga 400 mm.

   3. Konfigūracijos pasirinkimas

     -- Integruotas magnetas: pridėkite kodą D

     -- Didelio greičio smūgio sumažinimas: pasirinkite priedėlio C oro pagalvę

     -- Apsaugos nuo susisukimo reikalavimas: pasirinkite K nesisukantį variantą

     -- Suderinti montavimo formą: N/F/L/M/G pagal įrangos struktūrą

Vieno sakinio santrauka

     SOLH C85/CD85 ISO6432 nerūdijančio plieno mini cilindras yra visiškai keičiamas su importuota SMC serija, palaiko greitą veikimą be alyvos, kelis montavimo būdus ir pasirenkamą anti-sukamąjį strypą, idealią linijinę pavarą maisto, medicinos ir elektroninėms automatizuotoms gamybos linijoms.
