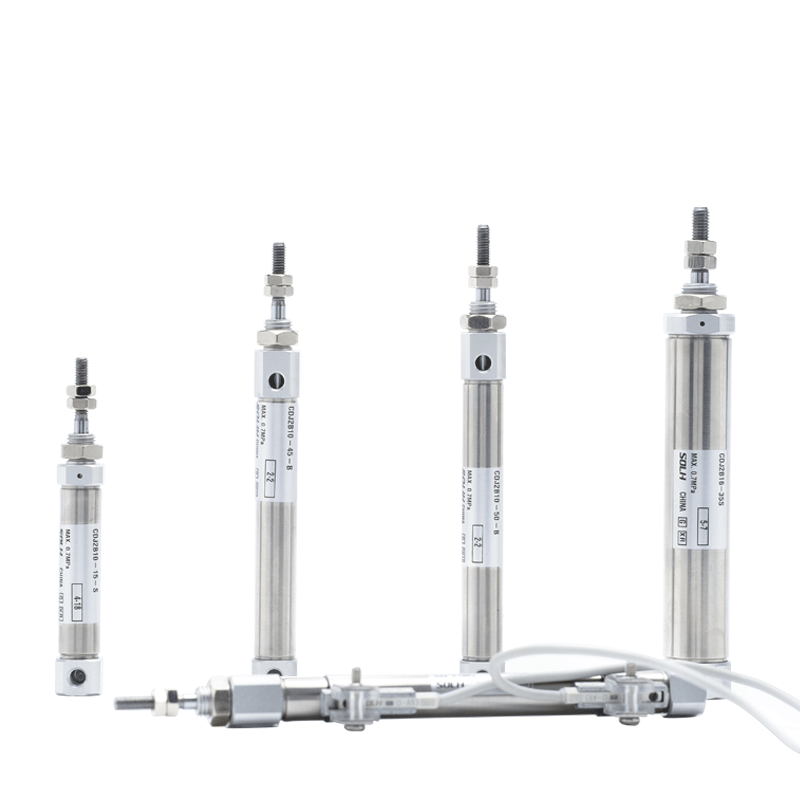

CDJ2 serijos nerūdijančio plieno mini cilindras (dvigubo / vieno veikimo)

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH CDJ2 serija yra nerūdijančio plieno mini cilindras su magnetiniu žiedu, pilnai keičiamas su SMC CJ2 serija. Angos dydžiai: φ6 / 10 / 16mm. Išskirtinės savybės: itin kompaktiškas kontūras, lengva konstrukcija, atsparumas korozijai ir stabilus didelio greičio aukšto dažnio veikimas. Plačiai naudojamas elektronikos, medicinos, maisto perdirbimo ir tikslios automatikos uždarose erdvėse; pagrindinė miniatiūrinė linijinė pavara.

Pagrindinės struktūros ir dizaino ypatybės

   1. Standartinė specifikacija: Atitinka SMC mini cilindro matmenų standartą (ne ISO standartą), universalius montavimo matmenis pramonėje.

   2. Medžiaga: 304 nerūdijančio plieno statinė ir stūmoklio strypas, nerūdijantis ir atsparus korozijai, tinka drėgnoms, silpnoms rūgštims, silpnoms šarminėms ir švarioms gamybos aplinkoms.

   3. Struktūra: Tiesi apvali cilindrinė cilindrinė dalis, užlenkti galiniai dangteliai, konstrukcija be traukės, itin mažas tūris. CDJ2-16×100 tik apytiksliai. 120 g.

   4. Veikimo variantai

      -- CDJ2B dvigubo veikimo: oro tiekimas iš abiejų galų, universalus standartinis modelis

      -- CDJ2E vieno veikimo: spyruoklinis sugrįžimas; CDJ2ET: spyruoklinis pratęsimas

     -- CDJ2KB nesisukantis: šešiakampis stūmoklio strypas apsaugo nuo sukimosi ir tiksliai nustato padėtį

   5. Pagalvėlė: Standartinė guminė pagalvė; oro pagalvė (priesaga Z) neprivaloma didelės spartos darbams, siekiant sumažinti smūgius ir triukšmą.

   6. Sandarinimas: Mažos trinties sandariklis su alyvos rezervuaro grioveliu. Žemas paleidimo slėgis (0,06 MPa), veikia be alyvos, tarnavimo laikas ≥5 milijonai ciklų.

   7. Padėties aptikimas: įmontuotas magnetinis žiedas, suderinamas su M9B / A93 / Z73 serijos magnetiniais jungikliais stūmoklio padėties stebėjimui.

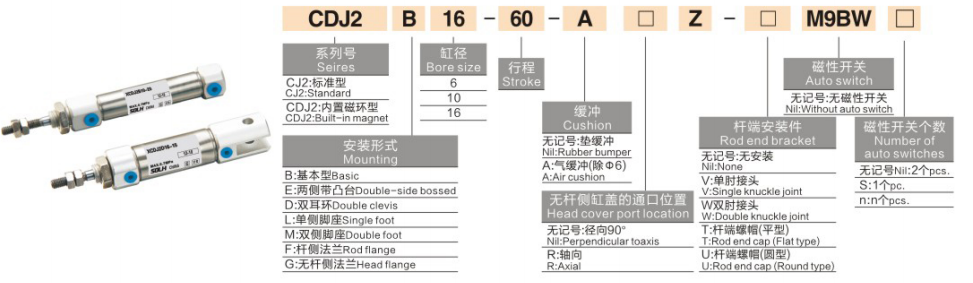

Išsami modelio kodavimo taisyklė

   1. Modelio pavyzdys: CDJ2B16-50Z-B

   2. Standartinių užsakymų nuorodų pavyzdžiai

     -- CDJ2B10-30-B: anga 10, eiga 30, dvigubo veikimo, guminė pagalvė, su magnetu

     -- CDJ2E6-15-B: anga 6, eiga 15, vieno veikimo spyruoklinis grąžinimas

     -- CDJ2KB16-50-B: anga 16, eiga 50, nesisukantis šešiakampis stūmoklio strypas

Universalios pagrindinės techninės specifikacijos

Teorinė traukos ir traukos jėga @0,5 MPa (vienas strypas, vienetas: N)

   1. Dvigubo veikimo CDJ2B

   2. Vieno veikimo CDJ2E (spyruoklinis grįžimas @0,5 MPa)

Montavimo formos ir išvestiniai modeliai

   1. Montavimo priedai

     -- B Pagrindinis tipas: Tiesioginis montavimas per galinio dangtelio sriegius (plačiausiai naudojamas)

     -- Flanšas: flanšo tvirtinimas strypo pusėje / galvos pusėje

     -- L Kojos laikiklis: vienos pėdos tvirtinimas

     -- D Dviguba svirtis: galinė dviguba svirtis (φ10/16)

     -- E Boss mount: įvairios orientacijos tvirtinimo įvorės ant galinių dangtelių

   2. Pagrindinė išvestinių priemonių serija

     -- CDJ2B: standartinis dvigubas veikimas

     -- CDJ2E: vieno veikimo, spyruoklinis įtraukimas (automatinis įtraukimas po oro pjovimo)

     -- CDJ2ET: vienpusio veikimo, spyruoklinis išplėtimas (automatinis išsiplėtimas po oro pjovimo)

     -- CDJ2KB: nesisukantis šešiakampis stūmoklio strypas

     -- CDJ2RB: tiesioginio montavimo plona versija be tvirtinimo įvorių

3 žingsnių greito pasirinkimo vadovas

   1. Skylės pasirinkimas: Apskaičiuokite reikiamą trauką/apkrovą, rezervą ≥50% saugos atsargos; rinkitės mažesnę angą, kad padidintumėte ciklinį greitį.

   2. Eigos patvirtinimas: pridėkite papildomą 10–20 mm paraštę efektyviam judėjimui; Maksimalus eiga: dvigubo veikimo 200 mm, vieno veikimo 100 mm.

   3. Konfigūracijos suderinimas

     -- Veiksmo tipas: dvigubas veikimas → B; vienpusio veikimo spyruoklės įtraukimas → E; padėties nustatymas nuo sukimosi → KB

     -- Pagalvė: didelio greičio veikimo režimu pasirinkite Z oro pagalvę

     -- Padėties grįžtamasis ryšys: pasirinkite modelį su magnetu, suderinkite M9B/A93 magnetinius jungiklius

Vieno sakinio santrauka

     SOLH CDJ2 nerūdijančio plieno rašiklio tipo mini cilindras yra keičiamas su SMC CJ2, galimi dvigubo veikimo, vieno veikimo ir nesisukančio šešiakampio strypo variantai, pasirenkama guminė / oro pagalvė, atsparus korozijai be alyvos dizainas, ideali kompaktiška aukšto dažnio miniatiūrinė automatinė linijinė pavara elektronikai, medicinos ir maisto produktams.
