Gamintojas: SOLH by Richge Technology

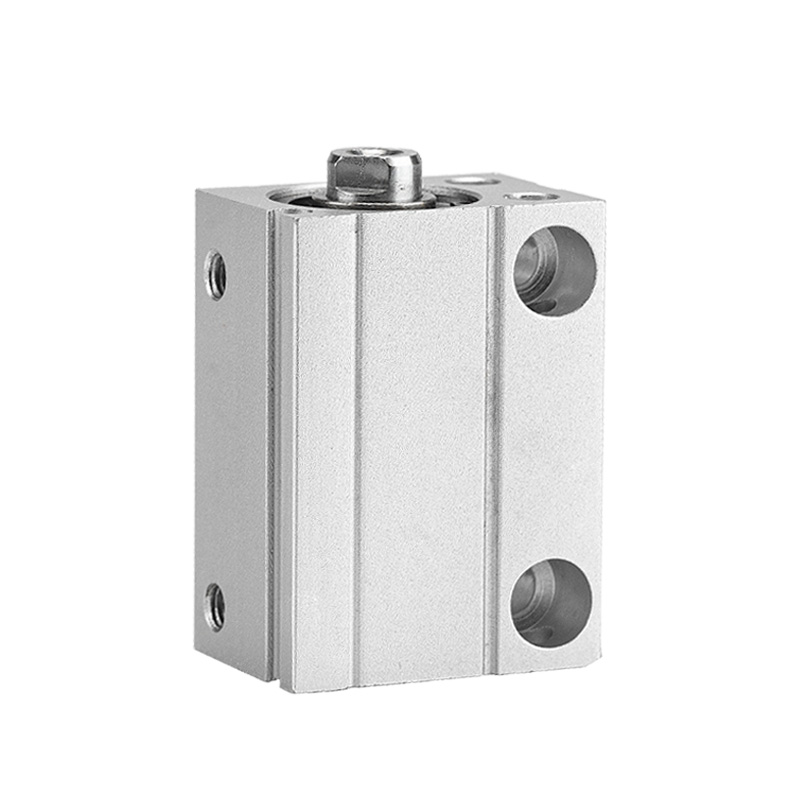

SOLH CDUJB serijos ultra-mini laisvo montavimo cilindras skirtas įrangai su ribota montavimo vieta. Palyginti su standartine CU serija, bendras ilgis sumažėjo 64%, o tūris sumažintas 70%. Kvadratinis kompaktiškas korpusas leidžia montuoti tiesiai ant kelių paviršių be laikiklių. CDUJB su įmontuotu magnetu padėties aptikimui. Plačiai naudojamas 3C elektronikoje, medicinos prietaisuose ir puslaidininkių tikslioje automatizacijoje.
|
Modelis |
Savybės |
Taikymas |
| CUJB |
Be magnetinio žiedo, be jutiklio tvirtinimo |
Nebrangi mikro lengva apkrova be padėties grįžtamojo ryšio |
| CDUJB |
Integruotas magnetas, suderinamas su CMSH/DMSH, D-M9BV jungikliais |
Automatika, reikalaujanti eigos padėties signalo |
| CDUJS |
Švarus variantas, medžiaga be vario |
Medicinos prietaisas, puslaidininkių švari patalpa |
-- Itin kompaktiškas kvadratinis korpusas, tinkamas tankiam išdėstymui ir įmontuotam kėbului;
-- Daugiapusės tvirtinimo angos apačioje, šonuose ir galuose, montuokite bet kokia kryptimi;
-- Integruotas magnetas (CDUJB), du jutiklių lizdai, skirti aptikti ištraukimo / įtraukimo padėtį;
-- MU-S025 magnetinė ekrano plokštė yra neprivaloma, kad būtų išvengta abipusių trukdžių glaudžiai išdėstytiems cilindrams;
-- Pasirenkama guminė galo pagalvė, kad sumažintų mažų ruošinių smūgį;
-- CDUJS dizainas be vario apsaugo nuo metalo nuosėdų, kad aplinka būtų švari.

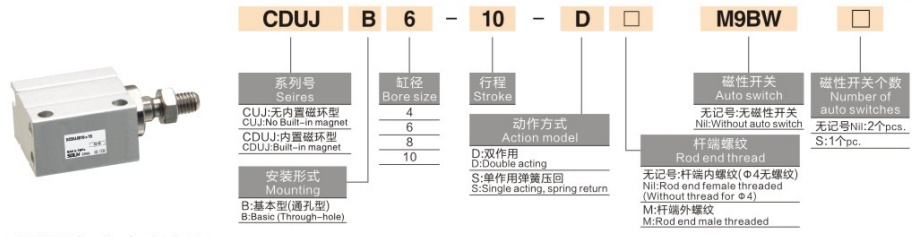

1. Pavyzdys: CDUJB8×15D-M
-- CDUJB: serijos kodas (C = įmontuotas magnetas; CUJB = ne magnetas)
-- 8: angos dydis (mm): 4,6,8,10,12,16,20
-- 15: eigos ilgis (mm)
-- D: dvigubas veikimas; S: Vieno veikimo spyruoklinis grąžinimas
-- M: išorinis sriegio strypas; Nėra žymės = vidinis sriegis; φ4/φ6 be strypo sriegio
|
Parametras |
Specifikacija |
| Angos dydis |
4,6,8,10,12,16,20 mm |
| Standartinis insultas |
4/6/8/10:4 ~ 30 mm; 12/16:5 ~ 30 mm; 20:5 ~ 50 mm |
| Aktorystės tipas |
Dvigubo veikimo (pagrindinis), vieno veikimo spyruoklinis grąžinimas |
| Darbinis slėgis |
Dvigubo veikimo: 0,15–0,7 MPa (φ4/φ6); 0,1–0,7 MPa (≥φ8) ; Vieno veikimo: 0,35–0,7 MPa (φ4) |
| Slėgio įrodymas |
1,0 MPa |
| Temperatūros diapazonas |
Nemagnetinis: -10~70 ℃; Magnetinė versija: -10 ~ 60 ℃ |
| Stūmoklio greitis |
50 ~ 500 mm/s |
| Pagalvėlė |
Neprivaloma nėra pagalvėlės / guminio buferio |
| Prievado sriegis |
M3×0,5 (φ4/φ6); M5 × 0,8 (φ8 / φ10) |
| Tepimas |
Veikimas be alyvos |
| Insulto tolerancija |
±0,5 mm |
|
Anga (mm) |
Plotas (mm²) |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Įprastos programos
-- 3C elektronikos mikro jig, lustų transportavimas, jungčių įdėjimas;
-- Medicininės įrangos mėginių apdorojimas, mikro stūmimo mechanizmas;
-- Puslaidininkinės plokštelės padėties nustatymas, švarios patalpos miniatiūrinė pavara;
-- Automatinis kamštis, trumpo eigos suspaudimas ir padėties nustatymas.
⚠️ Atrankos priminimai
-- Netinka sunkioms šoninėms apkrovoms; pridėti kreiptuvą, jei yra šoninė jėga.
-- Magnetinė ekrano plokštė reikalinga, kai vienas šalia kito sumontuoti keli cilindrai.
SOLH CDUJB itin kompaktiškas laisvai montuojamas pneumatinis cilindras leidžia montuoti įvairiomis kryptimis be kronšteinų, ideali mikro linijinė pavara, skirta ribotos erdvės tiksliam automatizavimui 3C, medicinos ir puslaidininkių pramonėje.
