CG3 serijos itin trumpas lengvas cilindras | Naujos kartos kompaktiškas didelio greičio pneumatinis cilindras

Gamintojas: SOLH by Richge Technology

1. Produkto apžvalga ir pagrindinės struktūrinės savybės

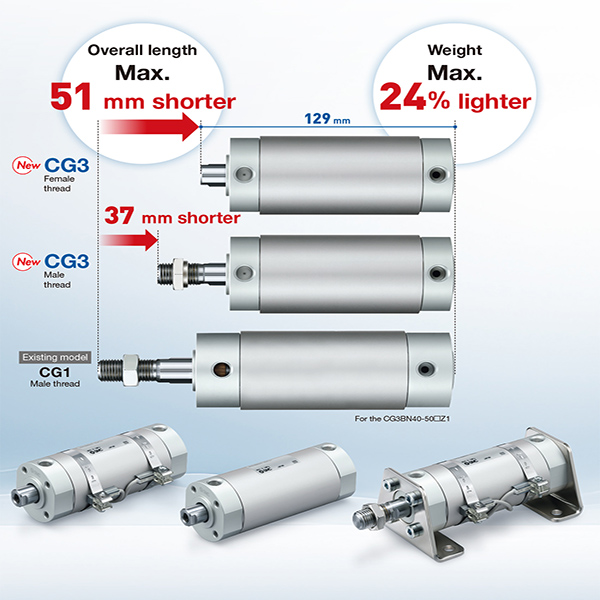

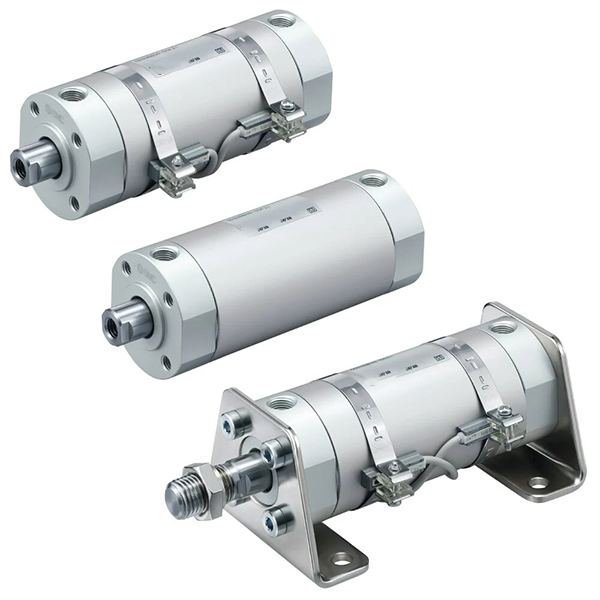

     SOLH CG3/CDG3 serija – tai naujos kartos itin trumpo aliuminio lydinio lengvasis pneumatinis cilindras, naudojamas kaip tiesioginis tradicinės CG1 serijos atnaujinimas ir pakaitalas. Jis apima platų angų diapazoną nuo φ20 iki φ100 mm, maksimalus bendras ilgis sumažintas 51 mm ir 24 % mažesnis svoris, palyginti su CG1. Itin kompaktiškas korpusas, itin lengvas svoris, greitas ir mažai triukšmingas veikimas ir nereikalaujantis priežiūros nereikalaujantis dizainas, jis puikiai tinka vidutinės ir lengvos apkrovos, ilgo eigos, aukšto dažnio veikimo ir ribotos erdvės scenarijams, plačiai taikomas automatizuotose gamybos linijose, elektroninėje įrangoje, pakavimo mašinose ir lengvosios pramonės automatizavimo sistemose.

  1.1 Pramonės standartas ir tvirtas pakeičiamumas

     Sukurta remiantis naujos kartos SMC trumpo tipo apvalių cilindrų standartu, CG3 serija gali pasigirti puikiu montavimo pakeičiamumu su senąja CG1 serija, kartu pasiekiant kompaktiškesnius bendrus matmenis, efektyviai atnaujinant seną įrangą ir optimizuojant mechaninį erdvės išdėstymą be sudėtingų konstrukcinių pakeitimų.

  1.2 Aukščiausios kokybės lengvos medžiagos struktūra

     Pritaikytas didelio stiprumo aliuminio lydinys cilindro vamzdžiui ir galiniams dangčiams, suporuotas su kietu chromuotu stūmoklio kotu. Optimizuota medžiagos formulė sumažina bendrą svorį 24%, palyginti su CG1, pasižyminti dideliu konstrukciniu stiprumu, puikiu šilumos išsklaidymo ir stipriu atsparumu deformacijai, užtikrinant stabilų ilgalaikį aukšto dažnio veikimą.

  1.3 Integruota kompaktiška konstrukcija ir lankstūs vamzdynai

     Integruotas cilindro vamzdis ir galo dangčio konstrukcija su sriegio fiksavimo konstrukcija supaprastina išmontavimą, surinkimą ir kasdienę priežiūrą. Naujoviškas 4 krypčių vamzdynų išdėstymas (90° intervalas) suteikia itin didelę montavimo ir vamzdynų montavimo laisvę, išsprendžiant siauros įrangos erdvės montavimo kliūtis ir palaiko įvairias mechanines išdėstymo schemas.

  1.4 Įvairūs judesių tipai, kad būtų galima aprėpti visą scenarijų

     • Dvigubo veikimo (CG3B): Dviejų galų oro įsiurbimo stūmoklinis judesys, universaliausias standartinis įprasto automatinio linijinio važiavimo tipas.

     • Vieno veikimo (CG3S/T): S = spyruoklinis grąžinimas, T = spyruoklės išplėtimas; automatinis atstatymas po elektros energijos tiekimo nutraukimo pagal saugos blokavimo ir avarinio atstatymo scenarijus.

     • Dvigubas strypas (CG3W): Dviejų galų strypo sinchroninis judėjimas, dvigubas efektyvus eiga ir puikus atsparumas sukimui, skirtas specialioms jungtims ir padėties nustatymo mechanizmams.

     • Nesisukantis strypas (CG3K): Šešiakampis stūmoklio strypas, apsaugantis nuo sukimosi, nulinis sukimasis veikimo metu, kad būtų užtikrintas aukšto tikslumo pakartotinis padėties nustatymas.

  1.5 Optimizuota buferio ir aukščiausios klasės sandarinimo sistema

     Standartinis didelio elastingumo guminis buferis (N), skirtas pagrindinei smūgių absorbcijai ir triukšmo mažinimui; pasirenkamas A tipo oro buferis, skirtas dažnam darbui dideliu greičiu, kad būtų išvengta galimo smūgio ir pailgėtų tarnavimo laikas. Su mažos trinties kompoziciniu sandarinimo žiedu ir įmontuotu alyvos laikymo grioveliu, cilindras pasižymi itin mažu paleidimo slėgiu, stabiliu veikimu ir be alyvos techninės priežiūros charakteristikomis, kurios tarnavimo laikas viršija 8 milijonus ciklų.

  1.6 Išmanioji indukcijos konfigūracija

     CDG3 modelyje yra įmontuotas magnetinis žiedas, suderinamas su M9B/A93/Z73 serijos magnetiniais jungikliais, skirtas stūmoklio padėties aptikimui realiuoju laiku ir PLC automatiniam signalo jungties valdymui; CG3 nemagnetinė versija tinka paprastam cikliniam judėjimui be padėties nustatymo reikalavimų.

2. Užpildykite modelio pavadinimo taisykles ir užsakymų pavyzdžius

 1. Tipinė modelio struktūra: CDG3BN25-100Z

  2. Standartinių užsakymų pavyzdžiai

     • Magnetinio dvigubo veikimo moteriško sriegio modelis: CDG3BN32-200Z (φ32 anga, 200 mm eiga, įrengtas magnetas, vidinis strypo galo sriegis)

     • Magnetinis vieno veikimo spyruoklinio grįžimo modelis: CDG3S40-100Z (φ40 anga, 100 mm eiga, vieno veikimo spyruoklinis atstatymas, įrengtas magnetas)

     • Magnetinis nesisukantis tikslumo modelis: CDG3K50-150Z (φ50 skylė, 150 mm eiga, šešiakampis strypas nuo sukimosi)

3. Pagrindiniai techniniai parametrai (standartinis tipas)

4. 0,5 MPa teoriniai traukos ir įtempimo duomenys

  4.1 Dvigubo veikimo (CG3B) traukos ir įtempimo lentelė

  4.2 Vieno veikimo (CG3S spyruoklinio grąžinimo) našumo lentelė

5. Montavimo tipai ir išvestiniai modeliai

 5.1 Įvairūs universalūs montavimo būdai

     • B Pagrindinis tipas: Tiesioginis montavimas per galinio dangtelio sriegius, universaliausias ir ekonomiškiausias tvirtinimo būdas standartiniam tiesiniam važiavimui.

     • L Kojos laikiklis: Tvirtinama ašine kojele, specialiai sukurta šoniniam montavimui ir horizontalaus tvirtinimo scenarijams.

     • F/G flanšo tvirtinimas: Plokščias tvirtinimas iš strypo / be strypo šoninio flanšo vertikaliai fiksuotai padėčiai ir didelės apkrovos stabilizavimui.

     • C/D Clevis kalnas: Vienguba / dviguba jungtis, tinkama siūbuoti ir sujungti mechanines konstrukcijas.

     • E antgalio kalnas: Šoninės griebtuvų montavimas be strypų, idealiai tinka varstymo ir siūbavimo darbo sąlygoms.

  5.2 Pagrindinė išvestinių priemonių serija

     • CDG3B: Magnetinis dvigubo veikimo tipas (standartinis pagrindinis modelis)

     • CDG3S/T: Vieno veikimo magnetinis tipas (spyruoklinis grąžinimas / spyruoklės išplėtimas)

     • CDG3W: Magnetinis dvigubo strypo dvigubo veikimo tipas

     • CDG3K: Magnetinis nesisukantis šešiakampis strypas

     • CDG3R: Itin plonas tiesioginio tvirtinimo tipas, skirtas itin ribotos erdvės įrangos stotims

6. CG3 ir CG1 pasirinkimo palyginimas

7. Trijų žingsnių greito pasirinkimo vadovas

     1. Gręžimo pasirinkimas: Pasirinkite tinkamą angos dydį pagal faktinį apkrovos svorį, palikite ne mažesnę kaip 50% saugos ribą. Pirmenybę teikite CG3 serijai mažoms apkrovoms ir ribotoms darbo sąlygoms.

     2. Brūkšnio pasirinkimas: Nustatykite faktinį darbinį eigą ir 10–20 mm saugos ribą. Laikykitės standartinių eigos taisyklių: dvigubo veikimo ≤300 mm, vieno veikimo ≤100 mm.

     3. Funkcinė konfigūracija: pasirinkite B įprastiniam dvigubo veikimo slenkamajam judesiui; S vieno veikimo spyruoklinio atstatymo saugos scenarijams; K skirtas didelio tikslumo padėties nustatymui nuo sukimosi. Pasirinkite A tipo oro buferį, kad galėtumėte dirbti dideliu greičiu (>500 mm/s), kad sumažintumėte smūgius ir triukšmą. Pasirinkite CDG3 magnetinį modelį, suderintą su M9B/A93 jungikliais, kad realiuoju laiku būtų aptikta padėtis ir automatinis valdymas.

Vieno sakinio santrauka

     Naujos kartos itin trumpas, lengvas cilindras SOLH CG3 pasižymi itin kompaktišku ir lengvu korpusu, dideliu greičiu ir mažai triukšmingu veikimu, nereikalaujančiu techninės priežiūros ir įvairiais montavimo būdais, teikiančiais didelius sąnaudas ir erdvę taupančius linijinio judesio sprendimus, skirtus vidutinės ir mažos apkrovos aukšto dažnio automatizuotai įrangai.
