CJ2K serijos nerūdijančio plieno mini cilindras｜ nesisukantis strypo tipas

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

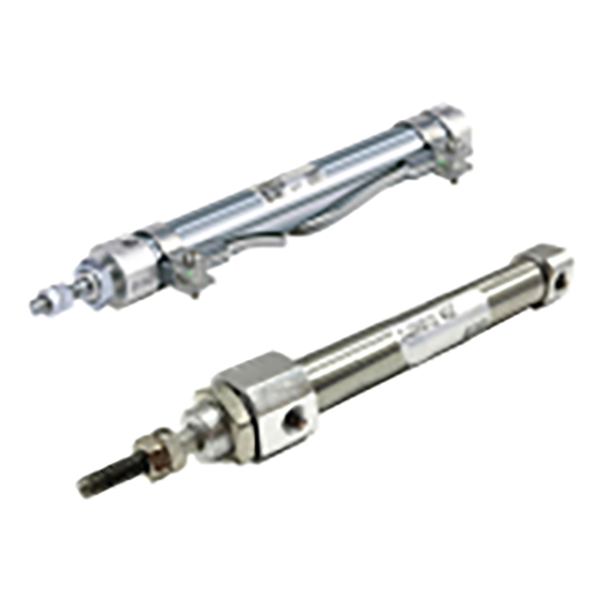

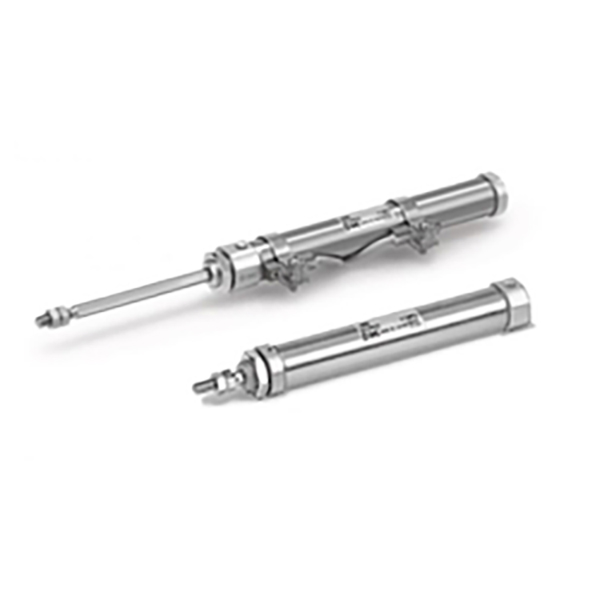

     SOLH CJ2K serija yra nesisukantis strypas nerūdijančio plieno mini cilindras, pagamintas iš CJ2 mini cilindrų šeimos. Pagrindinė ypatybė: šešiakampis nesisukantis stūmoklio strypas, integruotas su vidine kreipiančiąja konstrukcija, kad stūmoklio kotas nesisuktų pratęsimo ir atitraukimo metu. Idealiai tinka tikslioms stotims, kuriose galinis tvirtinimas turi išlaikyti fiksuotą kampinę padėtį. 304 nerūdijančio plieno statinė, kompaktiška ir lengva. Palaiko tris darbo režimus: dvigubo veikimo, vieno veikimo spyruoklinio grąžinimo, vieno veikimo spyruoklės išplėtimo. Angos dydžiai: Φ10, Φ16. Visiškai keičiamas su importuotu originaliu CJ2K. Pasirenkamas įmontuotas magnetinis žiedas, suderinamas su M9BW magnetiniais jungikliais. Plačiai naudojamas mažoje automatikoje, 3C įrangoje, tiksliuose įrankiuose ir stūmimo programose.

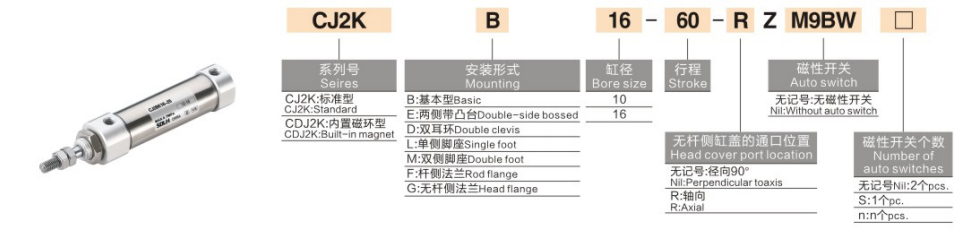

Išsamus modelio kodavimo paaiškinimas

   1. Modelio pavyzdys: CJ2KB10-30SZ-M9BW-B

   2. Užsakymo pavyzdys

    CJ2KB10-30SZ-M9BW

     -- Nesisukantis mini cilindras, pagrindinis tvirtinimas, anga 10, eiga 30, vieno veikimo spyruoklinis grąžinimas, įmontuotas magnetinis žiedas, įrengtas M9BW magnetinis jungiklis.

Pagrindinė struktūra ir našumo pranašumai

   1. Šešiakampis stūmoklio kotas mechaninis anti-sukimasis (Core Advantage)

     -- Šešiakampio skerspjūvio stūmoklio strypas suderintas su priekine kreipiančia įvore, kad būtų apribotas perimetras.

     -- Antisukimosi tikslumas: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Išspręskite deformacijos problemas, kylančias dėl laisvo įprasto apvalaus stūmoklio koto sukimosi judant atgal.

   2. 304 nerūdijančio plieno statinė, kompaktiškas plonas kontūras

     -- Atsparumas rūdijimui ir atsparumas drėgmei; cilindrinė konstrukcija taupo montavimo vietą kompaktiškose įrangos spintose.

   3. Galimi keli veikimo režimai

     -- Dvigubo veikimo: oro tiekimas iš abiejų pusių, stabili trauka, pageidautina nuolatinei masinei gamybai

     -- S Spyruoklinis grąžinimas: ištieskite, kai įjungtas maitinimas, automatiškai įtraukiamas, kai nutrūksta galia

     -- T Spyruoklės išplėtimas: atitraukite, kai įjungtas maitinimas, automatiškai ištraukite dingus galiai, kad atitiktų saugos atstatymo reikalavimus

   4. Įvairios montavimo galimybės

     -- Pagrindinis tipas, laikiklis ant kojos L, flanšas F, dvigubas svirtis D. Palaiko vertikalią, horizontalią ir apverstą konstrukciją.

   5. Veikimas be alyvos

     -- Iš anksto padengtas ilgalaikis tepalas viduje, suderinamas su sausu suslėgtu oru be alyvos, užtikrinantis stabilų ilgalaikį veikimą.

   6. Pasirenkamas magnetinės padėties aptikimas

     -- Z versija su įmontuotu magnetu, bendradarbiauja su M9BW jungikliu, kad būtų išsiųstas išplėtimo / įtraukimo signalas į PLC automatiniam blokavimo valdymui.

   7. Standartinė guminė pagalvė

     -- Abiejuose galuose įmontuotos guminės pagalvėlės, kurios sugeria stūmoklio smūgį ir sumažina veikimo triukšmą.

Standartinės techninės specifikacijos

   1. Teorinė išvesties trauka @0,5 MPa (N)

Pasirinkimo palyginimas: CJ2K nesisukantis VS standartinis CJ2 apvalus strypas

    1. ✅ Tokiomis darbo sąlygomis pirmenybę teikite CJ2K

     -- Ant strypo galo sumontuoti plokšti strypai, perjungimo šakės arba padėties nustatymo kaiščiai, krovinio nukreipimas draudžiamas;

     -- Maži indeksavimo įrankiai, ruošinių stūmimas į kreipiamuosius griovelius;

     -- Linijinis kameros ir tikrinimo įtaisų tiekimas, kuriam reikalingas pastovus kampas;

     -- Plokšti spaustukai, prijungti prie stūmoklio strypo, sukimas sukels medžiagos užstrigimą arba padėties nustatymo gedimą.

   2. ❌ Standartiniai CJ2 priimtini scenarijai

     -- Paprastas išmetimas, apvalių ruošinių stūmimas, be apkrovos kampinių apribojimų, išlaidų prioritetas.

3 žingsnių pasirinkimo vadovas

   1. Patvirtinkite apsaugos nuo sukimo reikalavimą

     -- Plokščias/kvadratinis laikiklis su pozicionavimo grioveliu → Reikia pasirinkti CJ2K nesisukantį variantą.

   2. Pasirinkite veikimo režimą

     -- Nepertraukiamas stūmoklis ir didžiausia trauka → Dvigubas veikimas (be S/T priesagos)

     -- Ištraukite oru, automatiškai susitraukite po išjungimo → S spyruoklinis grąžinimas

     -- Įtraukite oru, automatinis išstūmimas po išjungimo → T spyruoklės ištraukimas

   3. Sukonfigūruokite jutiklį ir tvirtinimą

     -- Reikalingas PLC padėties grįžtamasis ryšys: pridėkite priedėlį Z (įtaisytas magnetas) + M9BW magnetinis jungiklis

     -- Montavimo pasirinkimas: Flanšas F, skirtas montuoti galiniame paviršiuje; Kojelė L šoninio rėmo tvirtinimui; Dviguba svirtis D, skirta vyriams siūbuoti

Tipiški taikymo scenarijai

     -- 3C automatika: PCB plokščio strypo stūmimas, jungčių padėtis lizduose

     -- Optinė tikrinimo įranga: kameros linijinis tiekimas su fiksuotu aptikimo kampu

     -- Maži įrankiai ir tvirtinimo detalės: plokščias ruošinio išstūmimas, medžiagos padavimas į kreipiamąsias plyšius

     -- Pakavimo mašinos: plokščios kartoninės dėžutės išdėstymas, mažų etikečių stūmimas

     -- Laboratorijos automatika ir drėgnos dirbtuvės (nerūdijančio plieno antikorozinė statinė)

Standartinė pneumatinės grandinės nuoroda

   1. Dvigubo veikimo stūmimo grandinė

     -- AFC oro filtro reguliatoriaus tepalas → 4V210-06 5/2 solenoidinis vožtuvas → PU4 vamzdeliai → CJ2KB16-60Z-M9BW

   2. Vieno veikimo spyruoklinio atstatymo grandinė

     -- AR slėgio reguliatorius → 3V210 3/2 solenoidinis vožtuvas → CJ2KB10-30SZ

Atsargumo priemonės naudojant

     -- Venkite per didelės radialinės šoninės stūmoklio koto apkrovos. Šoninė jėga pagreitina kreipiančiosios įvorės susidėvėjimą ir sumažina sukimosi sustabdymo tikslumą.

     -- Sumontuokite galinę apkrovą bendraašiai, kad sumažintumėte sukimo momentą.

     -- Įstatykite AF oro filtrą prieš srovę, kad dulkės neužsikimštų kreipiklio bloke.

     -- Venkite ilgalaikio didelio greičio veikimo esant pilnam 0,7 MPa slėgiui; visiškai išnaudokite guminę pagalvę.

     - Fluorinės gumos sandariklio versija, pritaikyta stiprioms rūgštims ir šarmams ėsdinančiai aplinkai.

Vieno sakinio santrauka

     SOLH CJ2K nerūdijančio plieno nesisukantis šešiakampis strypo mini cilindras užtikrina tikslų, nesisukantį linijinį judesį, galimas dvigubo/vieno veikimo variantais su keliais tvirtinimo būdais, suderinamas su M9BW magnetiniais jungikliais, tobula pavara 3C bandymams, optiniam patikrinimui ir tiksliam staklių padėties nustatymo stotims.
