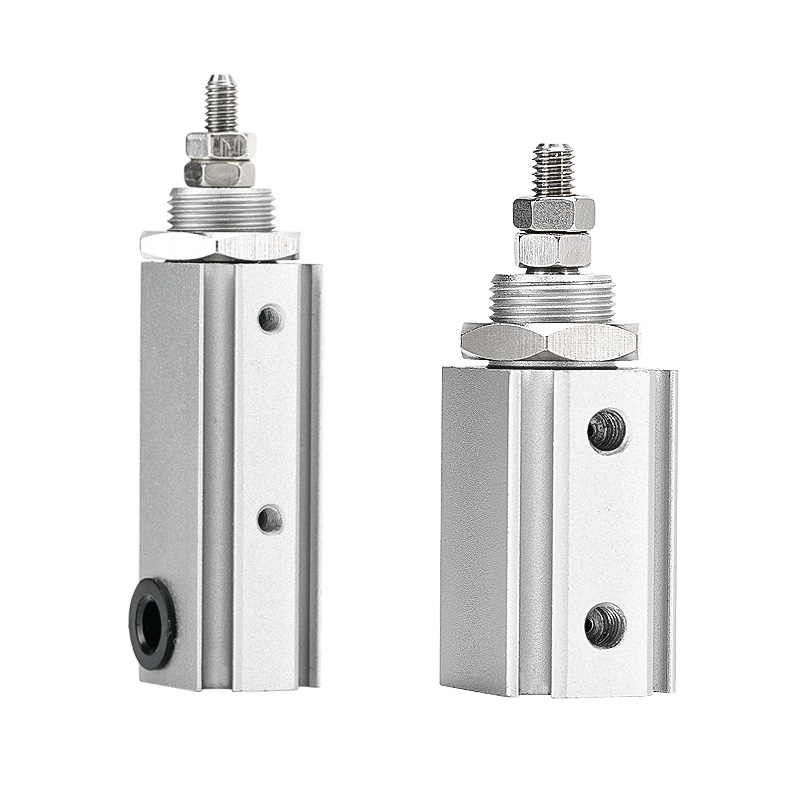

CJP2 serijos kaiščio cilindras (dvigubo veikimo)

CJP2 serijos dvigubo veikimo kaiščio cilindras (kompaktiškas mikro cilindras)

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH CJP2 serija yra kompaktiškas dvigubo veikimo kaiščio cilindras. Pagrindiniai privalumai: itin trumpas korpusas, lengva konstrukcija, stabili dvikryptė trauka ir patikimas aukšto dažnio veikimas. Sukurtas dvikrypčiams tiksliam stūmimo ir traukimo judėjimui uždaroje erdvėje, vidutinėms mikro apkrovoms ir didelio ciklo automatizuotoms stotims. Tai pagrindinis mikro dvikrypčio linijinio vairavimo modelis.

Pagrindinės struktūros ir dizaino ypatybės

     -- Važiavimo režimas: dvigubas veikimas (oro tiekimas tiek ištiesimui, tiek įtraukimui). Gręžimo diapazonas: Ø4 / 6 / 10 / 16 mm, apimantis nuo mikro iki mažų naudingųjų apkrovų.

     -- Struktūra: ekstruzinio aliuminio korpusas (patobulintas iš tradicinės žalvario versijos), 55–65 % lengvesnis. Abiejuose galuose yra guminės pagalvėlės, kurios sumažina smūgį ir triukšmą.

     -- Universalus montavimas: Galimos 6 tvirtinimo konfigūracijos: pagrindinis tipas, skydo laikiklis, flanšinis tvirtinimas, kojelė, laikiklis su svirtimi ir laikiklis, skirtas įvairioms kryptims montuoti.

     - Suderinamumas su jutikliu: visos specifikacijos yra su magnetiniu žiedu, palaiko dviejų magnetinių jungiklių montavimą, įskaitant minimalų Ø4 skylę ir 5 mm eigą be papildomų laikiklių.

     -- Medžiaga ir sandarinimas: kietas anoduotas aliuminis + NBR sandarikliai, veikia be alyvos, tinka švariai arba šiek tiek riebiai aplinkai. Mechaninis tarnavimo laikas ≥3 milijonai ciklų.

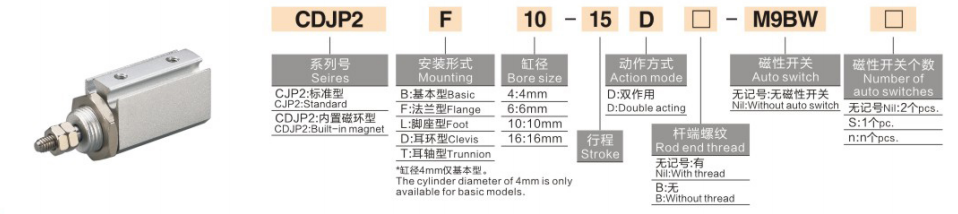

Išsami modelio kodavimo taisyklė

  1. Modelio pavyzdys: CDJP2B10-15D-M9B

   2. Standartinių užsakymų nuorodų pavyzdžiai

     -- CJP2B6-20D: anga 6, eiga 20, dvigubo veikimo pagrindinis tipas, be magnetinio žiedo

     -- CDJP2F4-10D: anga 4, eiga 10, skydelio tvirtinimas, įmontuotas magnetinis žiedas

     -- CDJP2B16-30D-2M9B: anga 16, eiga 30, pagrindinis tipas, su dviem M9B jungikliais

Universalios pagrindinės techninės specifikacijos (@0,5 MPa, dvigubo veikimo)

Pagrindiniai konkurenciniai pranašumai

   1. Itin trumpas lengvas korpusas

     -- Bendras ilgis sutrumpintas 6–9,5 mm, palyginti su senuoju CJP modeliu, svoris sumažėjo 55–65%, puikiai tinka itin siauram įrengimo išdėstymui.

   2. Stabili dvikryptė išvestis

     -- Dvigubo veikimo konstrukcija be grįžtamosios spyruoklės. Dviejų krypčių trauka yra 30% ~ 50% didesnė nei lygiaverčiai vieno veikimo cilindrai, tinkami 100 g ~ 5 kg naudingosioms apkrovoms.

   3. Aukšto dažnio ir mažo triukšmo veikimas

     -- Guminė pagalvė + mažos trinties sandarinimas. Veikimo greitis 50–500 mm/s, stabilus virš 200 cpm, smūgio triukšmas ≤60 dB.

   4. Kelių tvirtinimo ir pilno magnetinio žiedo standartas

     -- 6 tvirtinimo formos prisitaiko prie sudėtingo įrankių išdėstymo. Visiems dydžiams pritaikytas magnetinis žiedas, net minimalus Ø4 skylė palaiko dvigubus magnetinius jungiklius patogiam padėties stebėjimui.

   5. Dizainas be alyvos ir ilgas tarnavimo laikas

     - Suderinamas su švariomis gamybos linijomis. Grūdinto aliuminio korpusas ir dilimui atsparūs sandarikliai užtikrina stabilų veikimą ≥3 milijonus ciklų.

Montavimo parinktys ir tipinės pramoninės paskirties vietos

    1. Montavimo formos

     -- Pagrindinis tipas (B): galinis išorinio sriegio ašinis tvirtinimas, kad būtų galima tiesiai traukti

     -- Skydelio tipas (F): korpusas, įdėtas į įrangos skydelį, kad būtų itin plonas išdėstymas

     -- Flanšo tipas (L): strypo šoninio flanšo tvirtinimas vertikaliai apkrovai

     -- Pėdelės tipas (T): apatinis kojos laikiklis horizontaliam šoniniam stūmimui

   2. Tipiniai taikymo scenarijai

     -- 3C elektronika: mikrokomponentų sugriebimas, lustų išstūmimas, mygtuko patvarumo testas, miniatiūrinis važiavimas

     -- Tikslioji įranga: mikro vožtuvų perjungimas, skaidulų padėties nustatymas, tikslus instrumento reguliavimas, miniatiūrinis slankiklio valdymas

     -- Bendroji automatika: aukšto dažnio pakrovimas / iškrovimas, etikečių nulupimas, trumpo eigos ruošinio perkėlimas

     -- Medicinos prietaisai: mažas instrumentas, teleskopinis judesys, mikro skysčio varomoji jėga, tikslūs padėties nustatymo įrenginiai

Pasirinkimo palyginimas: CJP2 VS CJ1 VS CJP mikro cilindrai

3 žingsnių greito pasirinkimo vadovas

   1. Skylės pasirinkimas pagal naudingąją apkrovą

     -- Ø4 ≤0,5kg；Ø6=0,5~1kg；Ø10=1~3kg；Ø16=3~5kg. Rezervas ≥30% saugos marža.

  2. Insulto patvirtinimas

     -- Pasirinkite eigą pagal reikiamą kelionę; pirmenybę teikite trumpesniems smūgiams, kad galėtumėte stabiliai važiuoti aukšto dažnio dviračiu.

   3. Konfigūracijos suderinimas

     -- Padėties uždaro ciklo valdymas: įrenkite du M9B magnetinius jungiklius, skirtus dvikrypčiui padėties grįžtamajam ryšiui.

     -- Montavimo išdėstymas: Įterptosios įrangos skydelio tipas (F); pagrindinis tipas (B), skirtas ašiniam srieginiam surinkimui.

Vieno sakinio santrauka

     SOLH CJP2 kompaktiškas dvigubo veikimo kaiščio pneumatinis cilindras pasižymi itin trumpu lengvu korpusu, stabilia dvikrypte trauka, gumine pagalvėle ir 6 tvirtinimo variantais; CDJP2 versijos įmontuotas magnetinis žiedas, suderinamas su M9 serijos jungikliais, ideali mikro linijinė pavara, skirta dvikryptėms trumpo eigos stūmimo ir traukimo užduotims 3C, tikslūs instrumentai ir medicinos automatikos įranga.
