CKG1 (CKP1) serijos apkabos cilindras | Ant strypo montuojamas sunkiasvoris cilindras su antimagnetiniais jungikliais

Gamintojas: SOLH by Richge Technology

1. Produkto apžvalga ir pagrindiniai struktūriniai skirtumai

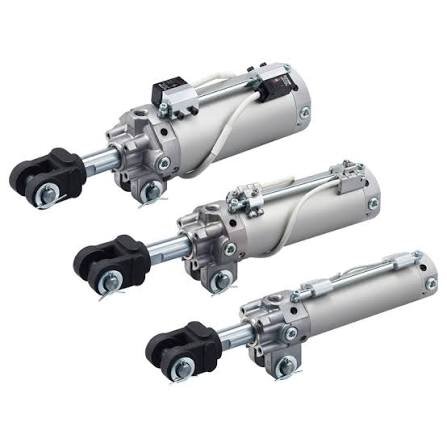

     SOLH CKG1/CKP1 serija yra ant strypo montuojami tvirti tvirtinimo cilindrai, specialiai sukurti suvirinimui ir stiprių magnetinių trukdžių aplinkai. Galimi kiaurymės dydžiai φ40/50/63 mm su standartiniais eigais nuo 50 mm iki 200 mm, ši serija turi originalius anti-stipraus magnetinio lauko magnetinius jungiklius, palaikančius 3 krypčių tvirtinimą. Dėl kompaktiškos lengvos konstrukcijos, stabilaus veikimo esant intensyviems magnetiniams trukdžiams, didele suspaudimo jėga ir reguliuojamu judėjimo greičiu, jis puikiai tinka lankinio suvirinimo / taškinio suvirinimo įtaisams, staklių tvirtinimui ir automatizuotoms didelės apkrovos tvirtinimo stotims. Serija yra padalinta į du modelius: CKG1 su standartiniais įmontuotais magnetiniais žiedais ir CKP1 su didelės galios įmontuotais magnetiniais žiedais, atitinkančiais skirtingus antimagnetinius reikalavimus.

1.1 serijos funkcinis skyrius

     • CKG1 (standartinis magnetinis žiedas): Suderinama su D-P3DWA / D-P4DW antimagnetiniais jungikliais. Tinka įprastai stipriai magnetinei aplinkai ir lankiniam suvirinimui, apsaugotam nuo purslų. Pasirenkami apsaugos nuo purslų kodai: -XC88 / -XC89 / -XC91, užtikrinantys ekonomišką ir stabilų anti-interferencinį veikimą įprastoms suvirinimo stotims.

    • CKP1 (didelės galios magnetinis žiedas): Su patobulintais integruotais stipriais magnetiniais žiedais ir suderinama su D-P79WSE / D-P74L / Z aukštos kokybės antimagnetiniais jungikliais. Suteikia stipresnę antimagnetinių trukdžių galimybę ir stabilesnę signalo indukciją, idealiai tinka didelio magnetinio lauko ir aukšto dažnio suvirinimo darbo sąlygoms.

1.2 Unikali ant strypo tvirtinama konstrukcija

     Magnetinio jungiklio tvirtinimo strypas yra integruotas stūmoklio koto pusėje, palaiko 3 krypčių montavimą (viršuje / kairėje / dešinėje). Dėl integruoto išdėstymo išvengiama armatūros trukdžių ir mechaninio susidūrimo, todėl kompaktiškuose suvirinimo įtaisų išdėstymuose užtikrinamas lankstus laidas ir stabilus signalo aptikimas.

1.3 Kompaktiškas atnaujinimas ir keičiamas dizainas

     Dėl optimizuotos cilindro korpuso konstrukcijos bendras CKP1-40 modelio ilgis sutrumpėja 7 mm, o bendras svoris sumažėja 7 %. φ63-150 mm modelis sveria tik 1,82 kg. Visiškai keičiami montavimo matmenys su tradicine seno tipo CK1 serija, realizuojant tiesioginį pakeitimą ir atnaujinimą nekeičiant armatūros konstrukcijų.

1.4 Didelės apkrovos ir patvarios savybės

     Priima dvigubo veikimo dvikryptį valdomą struktūrą su standartiniu dviejų galų oro buferiu, kad būtų galima stabiliai suspausti ir atleisti. Stūmoklio strypas yra apdorojamas kietu chromu, o cilindro korpusas atlieka kietą anodavimo procesą, užtikrinantį puikų atsparumą dilimui ir smūgiams. Konstrukcija be alyvos prisitaiko prie švarios aplinkos ir atšiaurių suvirinimo darbo sąlygų, reikalaujančių mažai priežiūros.

2. Užpildykite modelio pavadinimo taisykles ir užsakymų pavyzdžius

  1. Tipiniai modelių pavyzdžiai: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Standartinių užsakymų pavyzdžiai

     • CKG1 standartinė magnetinė konfigūracija: CKG1A63-50YZ-P4DWL (standartinis magnetinis žiedas, 16,5 mm akučių plotis, φ63 skylė, 50 mm eiga, tvirtinamas ant strypo, su P4DWL antimagnetiniu jungikliu)

     • CKP1 didelės galios magnetinė konfigūracija: CKP1B40-75Z-P79WSE (didelės galios magnetinis žiedas, 19,5 mm didelio našumo akių plotis, φ40 skylė, 75 mm eiga, tvirtinamas ant strypo, su P79WSE aukštos kokybės antimagnetiniu jungikliu)

3. Bendrieji techniniai parametrai (20 ℃, 0,5 MPa standartinė sąlyga)

  3.1 Pagrindinės specifikacijos

     • Veikimo režimas: Dvipusis veikimas (dvikryptis valdomas suspaudimas / atleidimas)

     • Darbinio slėgio diapazonas: 0,05 ~ 1,0 MPa; Atrodo slėgis: 1,5 MPa

     • Aplinkos temperatūra: -10℃~60℃ (su magnetiniu jungikliu); -10 ℃ ~ 70 ℃ (be jungiklio)

     • Stūmoklio veikimo greitis: 50 ~ 300 mm/s (sriegio greičio reguliavimas, neišsikišęs cilindro korpusas)

     • Buferinis režimas: Standartinis dviejų galų oro buferis; pasirenkamas patobulintas dviejų galų oro buferis (-X1515)

     • Tepimo režimas: Veikimas be alyvos

     • Magnetinio jungiklio funkcija: Profesionalus anti-stipraus magnetinio lauko dizainas, išskirtinis 3 krypčių strypo montavimas

3.2 Teorinė suspaudimo jėga (vienetas: kN @ 0,5 MPa)

3.3 Produkto svoris (vienetas: kg, 100 mm eiga)

4. Anti-stiprus magnetinio jungiklio suderinimas (pagrindinis ant strypo montuojamo tipo pranašumas)

     Montavimas ir aplinkosauginiai pranašumai: Integruota jungiklio strypo konstrukcija palaiko savavališką 3 krypčių montavimą, efektyviai išvengiant suvirinimo šlako kaupimosi ir armatūros mechaninių trukdžių. Suderinti jungikliai yra pritaikyti profesionaliai, atsparūs purslams ir dulkėms, visiškai prisitaikantys prie atšiaurių ir sudėtingų suvirinimo darbo sąlygų su stabilia ir patikima signalo išvestimi.

5. Tipiniai taikymo scenarijai

     • Suvirinimo tvirtinimo stotys: Specializuojasi lankinio suvirinimo ir taškinio suvirinimo ruošinių suspaudimui, nuo purslų apsaugotam padėties nustatymui ir suvirinimo įrankių tvirtinimui. Profesionalus antimagnetinis ir apsaugos nuo purslų dizainas išsprendžia signalo dreifo ir gedimo problemas suvirinant stiprioje magnetinėje aplinkoje.

     • Staklių ir apdirbimo centras: Taikoma didelės apkrovos ruošinio tvirtinimui, pelėsių suspaudimui ir tiksliam padėties nustatymui trumpuoju eiga. Didelė suspaudimo jėga ir puikus atsparumas deformacijai užtikrina stabilų apdorojimo toleranciją.

     • Automatizuotos sunkiasvorės stotys: Tinka sunkiems padėklų užspaudimui, perkėlimo ribojimui ir apvertimo mechanizmo padėties nustatymui. Jis užtikrina nuoseklų ir stabilų ciklinį veikimą su dideliu atsparumu aplinkos trukdžiams.

     • Stiprios magnetinio lauko darbo zonos: Puikiai tinka stotims, suderintoms su elektromagnetais, tvirtinimui prie aukšto dažnio variklių ir stiprių magnetinių trukdžių zonose. Specialūs antimagnetiniai jungikliai garantuoja 100% patikimus padėties signalus.

6. Greitas CKG1 ir CKP1 serijos palyginimas

7. Trijų žingsnių greito pasirinkimo vadovas

   1. Skylės dydžio pasirinkimas: Pasirinkite angos dydį pagal faktinę suspaudimo apkrovą. Laikykitės taisyklės: teorinė suspaudimo jėga ≥ faktinė apkrova × 1,5 saugos koeficientas. φ40 – lengvas apkrovimas, φ50 – vidutinis, φ63 – didelės apkrovos darbo sąlygomis.

   2. Brūkšnio pasirinkimas: Standartinis eiga svyruoja nuo 50 mm iki 200 mm. Atsižvelgdami į ruošinio aukštį, rezervuokite 5–10 mm papildomą eigos ribą, kad išvengtumėte mechaninių trukdžių suspaudimo metu.

   3. Konfigūracijos atitikimas

￮ Magnetinis žiedas ir jungiklis: Pasirinkite CKG1 + P4DW įprastoms suvirinimo aplinkoms; aukšto dažnio ir didelių trukdžių suvirinimo stotims pasirinkite CKP1 + P79WSE.

￮ Akių pločio specifikacija: C=12,5 mm siaurai montavimo erdvei; A = 16,5 mm standartiniam bendram naudojimui; B = 19,5 mm didelės apkrovos tvirtinimo scenarijams.

Vieno sakinio santrauka

     SOLH CKG1/CKP1 serijos ant strypo montuojami tvirti spaustuvų cilindrai yra profesionalūs antimagnetiniai pneumatiniai sprendimai, skirti suvirinimo pramonei, pasižymintys 3 krypčių jungiklių montavimu, veikimu be alyvos, standartiniu oro buferiu ir keičiamu montavimo dydžiu. CKG1 užtikrina ekonomišką anti-AC magnetinį veikimą, o patobulintas CKP1 užtikrina puikų kintamosios srovės / nuolatinės srovės trukdžių atsparumą, abu idealiai tinka stabiliam tvirtinimui sudėtingoje stiprioje magnetinėje ir suvirinimo aplinkoje.
