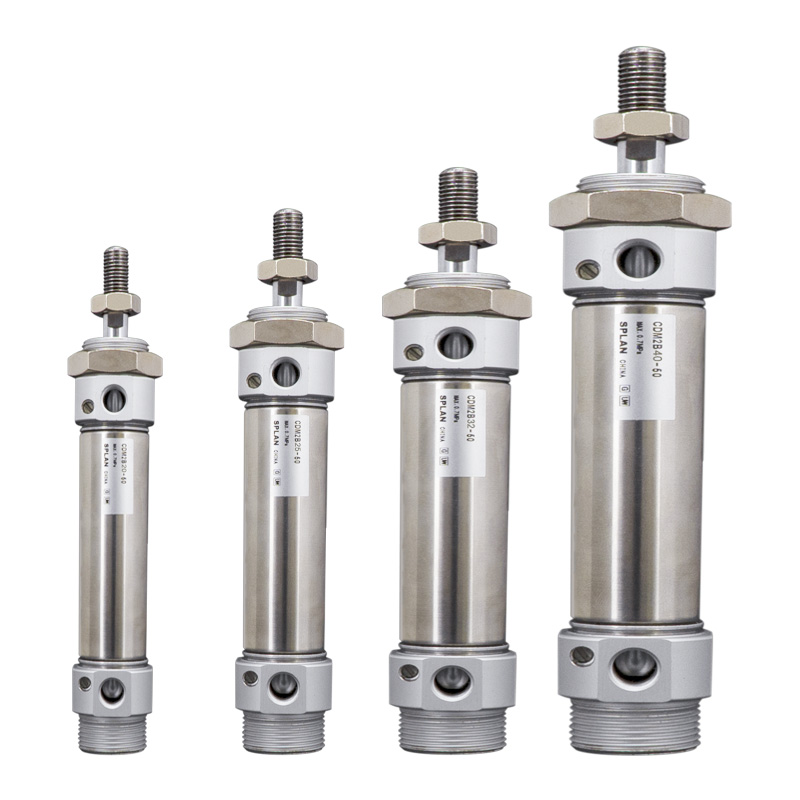

CM2 / CDM2 serijos nerūdijančio plieno mini cilindras (dvigubas / vieno veikimo)

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH CM2 / CDM2 yra JIS B 8356 standartiniai apvalūs nerūdijančio plieno cilindrai, kurių skylės dydis φ20/25/32/40 mm. Veikimas yra tarp mikro mini cilindrų ir standartinių cilindrų. Pagrindiniai privalumai: atsparumas korozijai, ilgas tarnavimo laikas, įvairios montavimo galimybės, kompaktiška vidutinė traukos galia. Plačiai naudojamas maisto, farmacijos, elektronikos, pakavimo ir švarios automatikos vidutinės apkrovos stotyse.

Pagrindinės struktūros ir dizaino ypatybės

   1. Standartas: Atitinka JIS B 8356, apvalus korpusas su universaliais tvirtinimo matmenimis.

   2. Medžiaga: 304 nerūdijančio plieno statinė, stūmoklio kotas ir galiniai dangteliai, atsparūs rūdijimui, atsparūs drėgmei, silpnai rūgščiai, silpnam šarmui ir švariai aplinkai.

   3. Konstrukcija: Galiniai dangteliai užfiksuoti sriegiais, tiesus apvalus kontūras, didelis mechaninis stiprumas ir lengva priežiūra.

   4. Veikimo variantai

     -- CM2B dvigubo veikimo: oro tiekimas iš abiejų galų, populiariausias standartinis modelis

     -- CM2S / CM2T Vieno veikimo: S = spyruoklinis grįžimas; T = spyruoklinis pratęsimas, automatinis atstatymas po oro išjungimo

     -- CM2W dvigubas strypas: strypas ištiestas iš abiejų pusių, sinchroninis judėjimas, efektyvi eiga padvigubinta

     -- CM2K nesisukantis strypas: šešiakampis stūmoklio strypas, apsaugantis nuo sukimosi tiksliam padėties nustatymui

   5. Pagalvėlė: Standartinė guminė pagalvė; oro pagalvė (priesaga A) yra neprivaloma, kad sumažintų smūgio triukšmą dideliu greičiu.

   6. Sandarinimas: Mažos trinties dvikryptis sandariklis su alyvos rezervuaro grioveliu. Žemas paleidimo slėgis, veikimas be alyvos, tarnavimo laikas ≥8 milijonai ciklų.

   7. Padėties aptikimas: CDM2 versija su įmontuotu magnetiniu žiedu, suderinama su M9B/A93/Z73 magnetiniais jungikliais stūmoklio padėties grįžtamajam ryšiui.

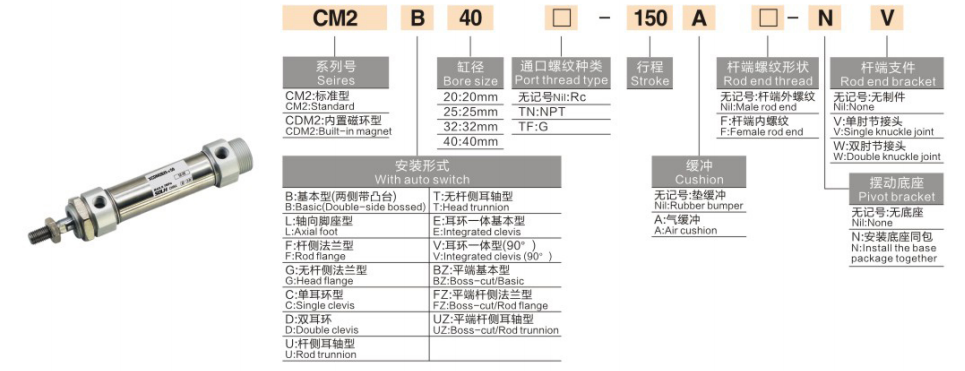

Išsami modelio kodavimo taisyklė

   1. Modelio pavyzdys: CDM2B20-100A-B

   2. Standartinių užsakymų nuorodų pavyzdžiai

     -- CDM2B25-50-B: skylė 25, eiga 50, dvigubo veikimo, įmontuotas magnetas, guminė pagalvė

     -- CDM2S32-75-B: anga 32, eiga 75, vieno veikimo spyruoklinis grąžinimas

     -- CDM2K40-100-B: anga 40, eiga 100, nesisukantis šešiakampis stūmoklio strypas

Universalios pagrindinės techninės specifikacijos

Teorinė traukos ir traukos jėga @0,5 MPa (vienas strypas, vienetas: N)

   1. Dvigubo veikimo CM2B

   2. Vieno veikimo CM2S (spyruoklinis grįžimas @0,5 MPa)

Montavimo formos ir išvestiniai modeliai

   1. Montavimo parinktys

     -- B pagrindinis tipas: tiesioginis montavimas per galinio dangtelio sriegius (dažniausiai)

     -- L Kojos laikiklis: ašinis pėdos laikiklio tvirtinimas

     -- F/G flanšas: strypo pusės flanšas / galvos pusės flanšas

     -- C/D Clevis: viengubas / dvigubas svirtis

     -- E griebtuvas: galvos pusėje esantis griebtuvas, skirtas siūbuoti

   3. Pagrindinė išvestinių priemonių serija

     -- CDM2B: standartinis dvigubo veikimo su įmontuotu magnetu

     -- CDM2S/T: vienpusio veikimo spyruoklinis grąžinimas / spyruoklės išplėtimas

     -- CDM2W: dvigubo strypo dvigubo veikimo

     -- CDM2K: nesisukantis šešiakampis stūmoklio strypas

     -- CDM2R: plona tiesioginio tvirtinimo versija, skirta ribotai ašinei erdvei

3 žingsnių greito pasirinkimo vadovas

   1. Skylės pasirinkimas: apskaičiuokite reikiamą trauką ir horizontalią apkrovą, rezervuokite ≥50% saugos ribą; pasirinkite CM2, jei norite naudoti vidutinę apkrovą.

   2. Eigos patvirtinimas: pridėti 10–20 mm papildomos kelionės paraštės; Maksimalus eiga: dvigubo veikimo ≤300 mm, vieno veikimo ≤100 mm.

   3. Konfigūracijos suderinimas

     -- Veikimas: dvigubo veikimo → B; vieno veikimo spyruoklinis grąžinimas → S; Apsaugos nuo susisukimo reikalavimas → K

     -- Pagalvė: pridėkite priesagą A (orinė pagalvė), kad galėtumėte greitai judėti atgal

     -- Padėties grįžtamasis ryšys: pasirinkite modelį su CDM2 magnetu, suderinkite M9B/A93 magnetinius jungiklius

Vieno sakinio santrauka

     SOLH CM2 / CDM2 JIS standartinis nerūdijančio plieno apvalus pneumatinis cilindras yra visiškai keičiamas su importuota CM2 serija, galimi dvigubo veikimo, vieno veikimo, dvigubo strypo ir nesisukančio strypo variantai, keli montavimo variantai, ideali vidutinės traukos linijinė pavara maisto, medicinos, elektronikos ir pakavimo švarios automatikos įrangai.
