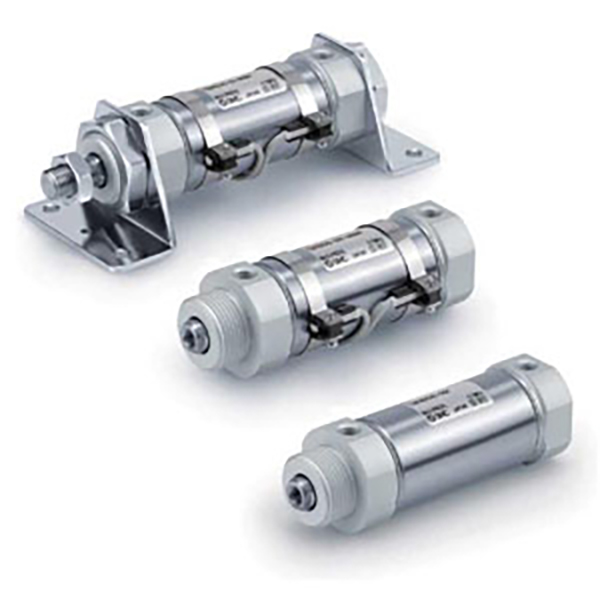

CM3 serijos trumpas nerūdijančio plieno mini cilindras | Naujos kartos itin kompaktiškas pneumatinis cilindras

Gamintojas: SOLH by Richge Technology

1. Produkto apžvalga ir pagrindinės struktūrinės savybės

     SOLH CM3/CDM3 serija yra naujos kartos trumpo tipo nerūdijančio plieno mini cilindras, optimizuotas kaip patobulintas tradicinės CM2 serijos pakaitalas. Jis apima angos dydžius nuo φ20 iki φ40, maksimalus bendras ilgis sumažintas 29 mm ir 21 % mažesnis svoris, palyginti su CM2. Itin kompaktiškas korpusas, pilna 304 nerūdijančio plieno konstrukcija, be alyvos ir 4 krypčių vamzdynų konstrukcija puikiai prisitaiko prie ribotos erdvės, drėgnų, silpnų rūgščių ir šarmų bei švarių darbo sąlygų. Plačiai naudojamas maisto, medicinos, elektronikos ir pakavimo pramonėje, atliekant vidutinės apkrovos tikslumo linijinio judėjimo užduotis.

  1.1 Standartinė ir aukščiausios kokybės medžiagų konstrukcija

     Visiškai atitinka JIS B 8356 keičiamus standartus. Visas cilindro vamzdis, stūmoklio kotas ir galiniai dangteliai yra pagaminti iš aukštos kokybės 304 nerūdijančio plieno, užtikrinančio puikų atsparumą rūdijimui ir korozijai. Jis stabiliai veikia drėgnoje aplinkoje, silpnų rūgščių / silpnų šarmų darbo sąlygomis ir švariuose gamybos cechuose, pasižyminčiuose dideliu prisitaikymu prie aplinkos.

  1.2 Integruota itin kompaktiška konstrukcija

     Pritaikius galinio dangtelio sriegio fiksavimą ir integruotą cilindro vamzdžio struktūrą, bendras dydis yra labai sumažintas. Novatoriška 4 krypčių vamzdynų konstrukcija (90° intervalas) suteikia itin didelę montavimo laisvę, išsprendžiant siauros įrangos erdvės montavimo dilemą ir įgyvendinant lankstų automatizuotų stočių išdėstymą.

  1.3 Įvairūs judesių tipai, kad būtų galima aprėpti visą scenarijų

     • Dvigubo veikimo (CM3B) : Dviejų galų oro įsiurbimo stūmoklinis judesys, universaliausias tipas standartiniam automatiniam linijiniam vairavimui.

     • Vieno veikimo (CM3S/T) : S = spyruoklinis grąžinimas, T = spyruoklės išplėtimas; automatinis atstatymas išjungus maitinimą pagal saugos prioriteto scenarijus.

     • Dvigubas strypas (CM3W) : Dviejų galų strypo išėjimas, sinchroninis stabilus judėjimas ir dvigubas efektyvus eiga, skirta specialiems sujungimo mechanizmams.

     • Nesisukantis strypas (CM3K) : Šešiakampis stūmoklio strypas, apsaugantis nuo sukimosi, nulinis sukimasis eksploatacijos metu, kad būtų laikomasi didelio tikslumo padėties nustatymo reikalavimų.

  1.4 Aukštos klasės sandarinimas ir ilgas tarnavimo laikas

     Su mažos trinties dvikrypčiu sandarinimo žiedu ir įmontuotu alyvos laikymo grioveliu, cilindras pasižymi itin žemu paleidimo slėgiu ir stabiliu veikimu. Standartinė be alyvos tepimo konstrukcija atitinka švarius pramonės standartus. Optimizuota nusidėvėjimui atspari konstrukcija užtikrina daugiau nei 8 milijonų ciklų tarnavimo laiką, labai sumažindama įrangos priežiūros dažnumą.

  1.5 Lankstus buferis ir indukcijos konfigūracija

     Standartinis guminis buferis pagrindiniam smūgių sugėrimui ir triukšmo mažinimui; pasirenkamas A tipo oro buferis, skirtas dažnam darbui dideliu greičiu, kad būtų išvengta galutinio smūgio. CDM3 modelyje yra įmontuotas magnetinis žiedas, suderinamas su M9B/A93/Z73 serijos magnetiniais jungikliais, kad būtų galima gauti realiojo laiko padėties signalo grįžtamąjį ryšį ir PLC automatinį jungčių valdymą; CM3 nemagnetinė versija paprastam cikliniam judėjimui.

2. Užpildykite modelio pavadinimo taisykles ir užsakymų pavyzdžius

  1. Tipinė modelio struktūra: CDM3B25-100Z

 2. Standartinių užsakymų pavyzdžiai

     • Magnetinis dvigubo veikimo modelis: CDM3B32-50Z (φ32 anga, 50 mm eiga, įmontuotas magnetinis žiedas, dvigubo veikimo)

     • Vieno veikimo pavasario sugrįžimo modelis: CDM3S20-25Z (φ20 anga, 25 mm eiga, spyruoklė iš naujo)

     • Nesisukantis tikslumo modelis: CDM3K40-100Z (φ40 skylė, 100 mm eiga, šešiakampis strypas nuo sukimosi)

3. Pagrindiniai techniniai parametrai (standartinis tipas)

4. 0,5 MPa teoriniai traukos ir įtempimo duomenys

 4.1 Dvigubo veikimo (CM3B) traukos ir įtempimo lentelė

  4.2 Vieno veikimo (CM3S spyruoklinio grąžinimo) našumo lentelė

5. Montavimo tipai ir išvestiniai modeliai

  5.1 Įvairūs montavimo būdai

     • B Pagrindinis tipas: Tiesioginis montavimas per galinio dangtelio sriegius, universaliausias ir ekonomiškiausias montavimo būdas.

     • L Kojos laikiklis: Tvirtinama ašine kojele, kad būtų galima stabiliai montuoti horizontaliai.

     • F/G flanšo tvirtinimas: Strypo pusės / be strypo šoninio flanšo montavimas vertikaliai fiksuotai padėčiai.

     • C/D Clevis kalnas: Viengubo / dvigubo lanko jungtis siūbavimo ir sujungimo scenarijams.

     • E antgalio kalnas: Šoninė spyruoklė be strypo, skirta lanksčiam siūbavimui.

  5.2 Pagrindinė išvestinių priemonių serija

     • CDM3B: Magnetinis dvigubo veikimo tipas (standartinis pagrindinis modelis)

     • CDM3S/T: Vieno veikimo magnetinis tipas (spyruoklinis grąžinimas / spyruoklės išplėtimas)

     • CDM3W: Magnetinis dvigubo strypo dvigubo veikimo tipas

     • CDM3K: Magnetinis nesisukantis šešiakampis strypas

     • CDM3R: Tiesioginis itin plonas montavimo tipas, skirtas itin ribotos erdvės stotims

6. CM3 ir CM2 pasirinkimo palyginimas

7. Trijų žingsnių greito pasirinkimo vadovas

     1. Gręžimo pasirinkimas: Patvirtinkite angos dydį pagal faktinį krovinio svorį, palikite ne mažesnę kaip 50 % saugos ribą. Pirmenybę teikite CM3 serijai vidutinės traukos, švarios ir atsparios korozijai darbo sąlygoms.

     2. Brūkšnio pasirinkimas: Faktinis darbinis smūgis plius 10–20 mm saugos riba. Laikykitės standartinių eigos taisyklių: dvigubo veikimo ≤300 mm, vieno veikimo ≤100 mm.

     3. Funkcinė konfigūracija: pasirinkite B įprastiniam dvigubo veikimo slenkamajam judesiui; S vieno veikimo spyruoklinio atstatymo saugos scenarijams; K didelio tikslumo padėties nustatymo reikalavimams, apsaugantiems nuo sukimosi.

Vieno sakinio santrauka

     Naujos kartos trumpas nerūdijančio plieno mini cilindras SOLH CM3 pasižymi itin kompaktišku lengvu korpusu, 304 visišku nerūdijančio plieno atsparumu korozijai, be alyvos ilgaamžiškumu ir įvairiais montavimo būdais, užtikrinančiais aukšto stabilumo ir erdvę taupančius vidutinės traukos linijinio judėjimo sprendimus, skirtus maisto, medicinos, elektronikos ir pakavimo švarios automatikos įrangai.
