CP96S serijos ISO15552 standartinis pneumatinis cilindras (dviguba sunkiojo apkrova pagalvėlė)

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

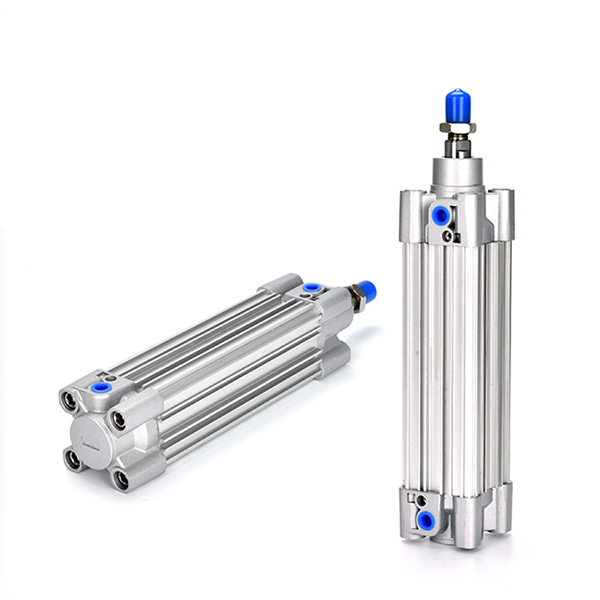

     SOLH CP96S serijos vairo trauklės cilindras atitinka ISO15552 / VDMA24562 tarptautinį standartą. Priima aliuminio profilio statinę su dviguba pagalvių sistema (reguliuojama oro pagalvė + guminis buferinis padas). Pasižymi mažu triukšmingumu, dideliu tvirtumu, tinka didelės spartos, aukšto dažnio stūmokliniam ir ilgo eigos automatizavimui. Tiesioginis mechaninis keitimas su originalia CP96S serija.

Pagrindinės struktūros ir dizaino ypatybės

   1. Konstrukcija: Profilinė statinė su įmontuotais skersiniais strypais, 15% lengvesnis nei tradiciniai trauklių cilindrai. Dviguba pagalvėlė puikiai sugeria galutinį smūgį ir sumažina veikimo triukšmą.

   2. Medžiaga: kieto anoduoto aliuminio vamzdis, didelio stiprumo galiniai dangteliai, kietas chromuotas stūmoklio strypas. Atsparus dilimui ir ilgas tarnavimo laikas.

   3. Veikimo variantai

     -- CP96S: vieno strypo dvigubo veikimo standartinis modelis

     -- CP96SD (priesaga W): dvigubo strypo dvigubo veikimo, puikus atsparumas sukimui

     -- Priesaga -S: įmontuotas magnetinis žiedas magnetiniam jungikliui

   4. Pagalvėlės sistema: oro pagalvė + guminis kompozitinis buferis, puikiai tinka 50 ~ 1000 mm/s greičiu važiuoti dviračiu.

   5. Didelis tvirtumas: tiksliai apdirbti galiniai dangteliai, mažas stūmoklio strypo įlinkis, stiprus atsparumas apkrovai.

   6. Jutiklio griovelis: rezervuoti lizdai M9B, A93 serijos magnetiniams jungikliams.

   7. Keičiamumas: ISO15552 standartinis matmuo, suderinamas su SE, SAI, DNC serijos priedais.

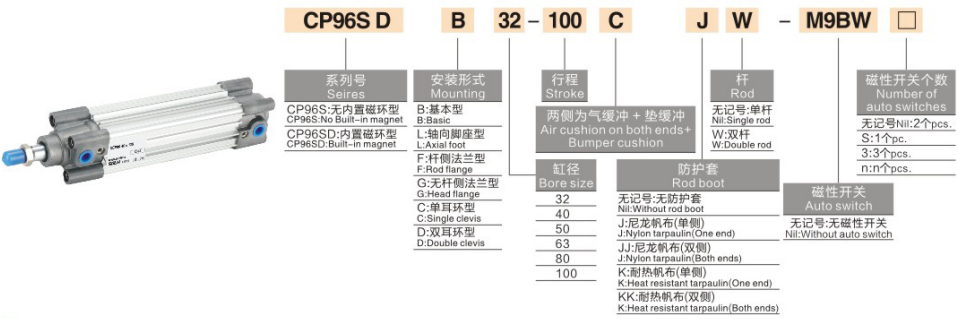

Išsami modelio kodavimo taisyklė

   1. Modelio pavyzdys: CP96SB40-100W-S

   2. Standartinių užsakymų pavyzdžiai

     -- CP96SB50-200-S: skylė 50, eiga 200, vienas strypas, pagrindinis tipas su magnetu

     -- CP96SF63-150W: skylė 63, eiga 150, dvigubas strypas, strypo šoninis flanšo tvirtinimas

Pagrindinės techninės specifikacijos

Teorinė traukos ir traukos jėga @0,5 MPa (vienas strypas, vienetas: N)

Montavimo tipai ir išvestiniai modeliai

   1. Montavimo parinktys

     -- Pagrindinis, laikiklis ant kojos, priekinis/galinis flanšas, viengubas/dvigubas tvirtinimas.

   2. Pagrindinė išvestinių priemonių serija

     -- CP96S / CP96SD: viengubo ir dvigubo strypo modelis

     -- CP96SK: aukštos temperatūros pritaikytas cilindras

     -- CP96SR: nerūdijančio plieno stūmoklio strypas, skirtas lengvos korozijos aplinkai

3 žingsnių greito pasirinkimo vadovas

   1. Skylės pasirinkimas: Apskaičiuokite reikiamą trauką, rezervą ≥50% saugos atsargos; pirmenybę teikite CP96S, kad būtų didelis greitis ir mažas triukšmas.

   2. Eigos patvirtinimas: pridėkite 10–20 mm saugos ribą; maksimalus standartinis eiga 800 mm, pritaikyta iki 2000 mm.

   3. Konfigūracijos suderinimas

     -- Padėties grįžtamasis ryšys: Pasirinkite -S magneto modelį su M9B/A93 magnetiniais jungikliais;

     -- Tvirtinimas: L pėdos laikiklis horizontaliai didelei apkrovai; F flanšas vertikaliam montavimui;

     -- Ypatinga aplinka: pasirinkite CP96SK, jei norite aukštai temperatūrai, CP96SR, jei norite korozijos.

Vieno sakinio santrauka

     SOLH CP96S ISO15552 vairo trauklės cilindras su dviguba oro ir gumos pagalvėle, didelio greičio mažu triukšmu, stipria anti-offset apkrova, ideali sunkiasvorė linijinė pavara aukšto dažnio eksporto automatizavimo įrangai.
