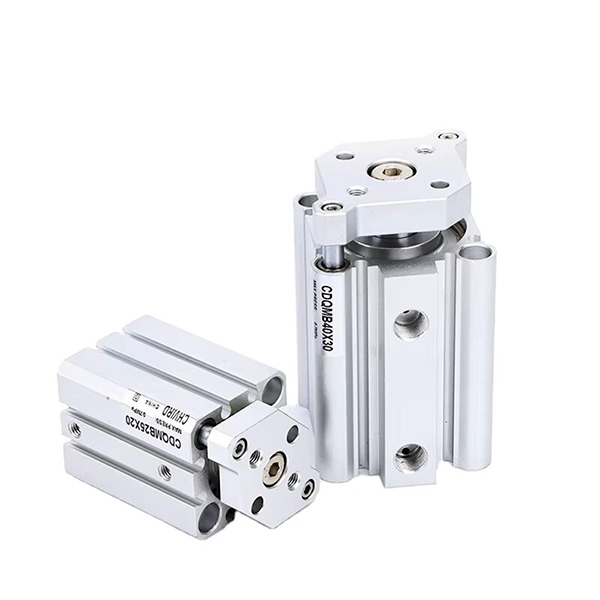

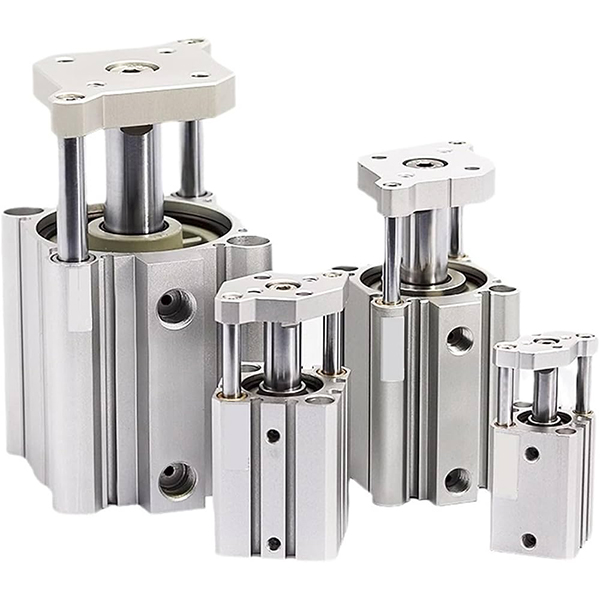

CQM serijos valdomas plonas pneumatinis cilindras

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH CQM serijos didelio standumo valdomas plonas cilindras, keičiamas su importuotu CQM / CDQM. Įmontuotas dvigubas kreipiamasis strypas, pagrįstas CQ2 plono cilindro struktūra. Labai pagerina atsparumą šoninei apkrovai ir apsaugos nuo sukimosi savybes. Toks pat kūno ilgis kaip CQ2, nereikia papildomo išorinio kreiptuvo. Tvirtinimo dydis suderinamas su CQ2 / CQS, plačiai naudojamas tiksliam padėties nustatymui, suspaudimui ir stūmimui su šonine apkrova.

Struktūra ir pagrindinės savybės

     -- Integruotas plonas cilindro korpusas + lygiagrečios dvigubos kreipiančiosios strypai, apkrovos tvirtinimo plokštė priekiniame gale;

     -- Kieto anoduoto aliuminio cilindras, chromuotas stūmoklio strypas ir kreipiamieji strypai;

     -- Variantai: CQM (nemagnetinis), CDQM (su magnetu), CQM-XB24 ilgaamžė versija;

     -- Šoninė apkrova 2–4 ​​kartus didesnė nei standartinio CQ2 cilindro, sukimosi tolerancija ≤±0,2°;

     -- Standartinis guminis buferis abiejuose galuose, nėra oro pagalvės galimybės;

     -- CDQM įmontuotas magnetas magnetinio jungiklio aptikimui, lankstus jutiklio montavimas.

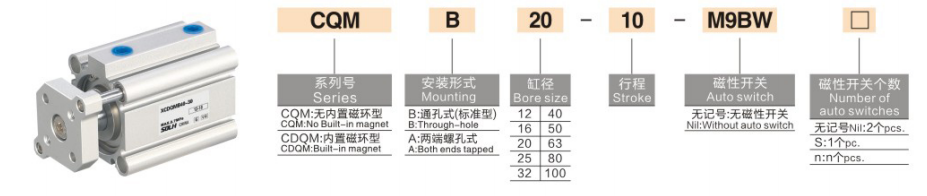

Modelio kodavimo taisyklė

   1. Pavyzdys: CDQMB20-50-M9B

     -- C: Integruotas magnetas (CDQM); tuščia = nemagnetinė (CQM)

     -- DQM: valdomo plono cilindro serijos kodas

     -- B/A: Tvirtinimo tipas; B = kiaurymė; A = srieginės angos galas

     -- 20: angos dydis: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: eigos ilgis 5 ~ 100 mm

     -- M9B: magnetinio jungiklio parinktis

Techninės specifikacijos

Teorinė traukos ir traukos jėga bei didžiausia šoninė apkrova @0,5 MPa

Vieno sakinio santrauka

     SOLH CQM serijos integruotas dvigubo kreipiamojo strypo plonas pneumatinis cilindras, puikiai apsaugotas nuo sukimosi ir didelės šoninės apkrovos, tobula tiksli pavara, pakeičianti standartinį CQ2 cilindrą, skirtą automatizuotoms tvirtinimo ir padėties nustatymo programoms.
