CRA1 serijos krumpliaračio ir krumpliaračio sukamasis cilindras | Vidutinio ir didelio našumo didelio sukimo momento sūpynės cilindras

Gamintojas: SOLH by Richge Technology

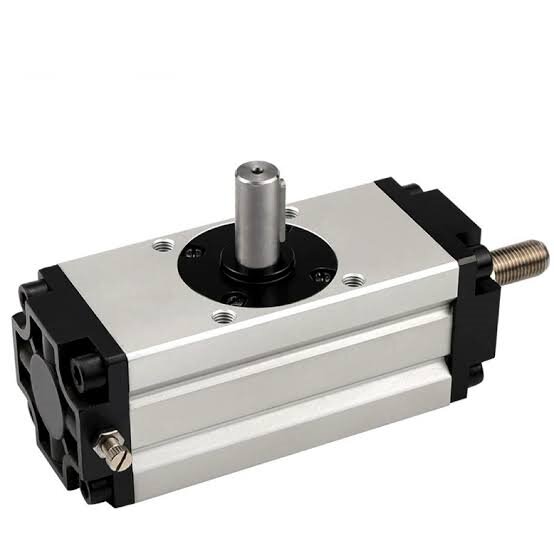

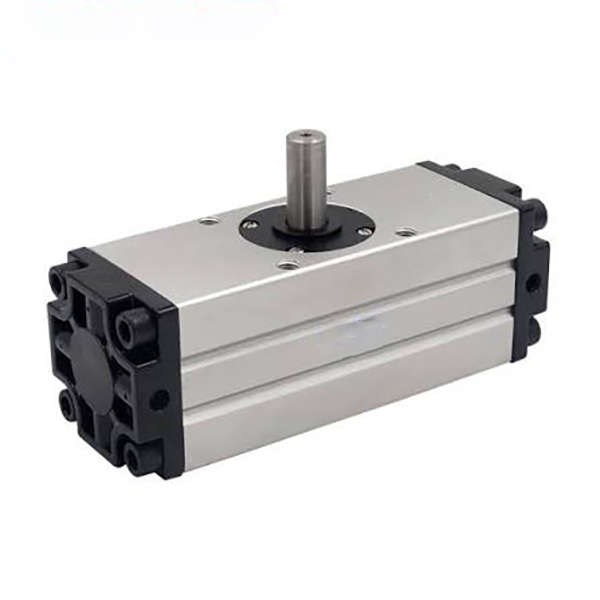

1. Produkto apžvalga ir pagrindinės struktūrinės savybės

     SOLH CRA1 serija yra profesionalus vidutinės ir didelės apkrovos stelažas ir krumpliaračio sukamasis cilindras, sukurtas didelio sukimo momento svyruojantiems judesiams. Šis cilindras, turintis dviejų stūmoklių krumpliaračio pavarą, pasirenkamą reguliuojamą oro pagalvę, įvairius tvirtinimo būdus ir įvairius išėjimo velenų tipus, apima nuo φ30 iki φ100 kiaurymes. Jis puikiai prisitaiko prie 10–50 kg didelės apkrovos scenarijų, įskaitant ruošinio apvertimą, pramoninio vožtuvo pavarą ir sunkiųjų stoties indeksavimą, tarnauja kaip pagrindinis didelio tvirtumo rotacinis sprendimas sunkioms automatizuotoms gamybos linijoms.

  1.1 didelio tvirtumo krumpliaračio ir krumpliaračio pavara

     Dviejų stūmoklių sinchroninės krumpliastiebo pavarų dėžės struktūra užtikrina galingą sukimo momentą ir išskirtinį konstrukcijos tvirtumą. Bendras atstumas reguliuojamas ≤1° ribose, o φ30 kiaurymės versijoje pasiekiamas nulis. Tai užtikrina itin aukštą pakartojimo padėties nustatymo tikslumą ir stabilų sukamąjį judesį esant didelėms apkrovoms.

  1.2 Super didelis sukimo momentas

     Optimizuota transmisijos struktūra užtikrina pramonėje pirmaujantį sukimo momentą. Maksimalus φ100 kiaurymės modelis išvysto 108 N·m sukimo momentą esant 0,5 MPa oro slėgiui, visiškai patenkindamas didelius sukimo momento poreikius, reikalingus sunkiam ruošinio sukimui, didelio vožtuvo pavarai ir sunkios įrangos indeksavimui.

  1.3 Pasirenkama reguliuojama oro pagalvė

     Z tipo su dviejų galų reguliuojama oro buferio struktūra, kuri efektyviai sugeria inercinį poveikį aukšto dažnio paleidimo ir sustabdymo metu, sumažina mechaninę vibraciją ir veikimo triukšmą, apsaugo įrangą ir ruošinius, tuo pačiu pagerindama bendrą veikimo stabilumą ir tarnavimo laiką.

  1.4 Įvairios tvirtinimo ir veleno parinktys

     • Montavimo stiliai: Pagrindinis (B), pėda (L), flanšas (F) pasirenkamas, palaikantis lankstų montavimą įvairioms įrangos struktūroms ir erdvių išdėstymui.

     • Velenų tipai: Vieno veleno (S), dvigubo veleno (W), raktinio veleno (Y), suderinama su įvairiais apkrovos prijungimo būdais ir neslystančio sukimo momento perdavimo reikalavimais.

  1.5 Kompaktiška ir patvari konstrukcija

     Atnaujinta optimizuota konstrukcija sumažina kėbulo plotį 14%, palyginti su tradiciniais senais modeliais, todėl žymiai sutaupoma montavimo vietos. Sukurtas su dviejų pusių jutiklio grioveliais, skirtas lanksčiam D-M9 serijos magnetinių jungiklių tvirtinimui. Kietai anoduotas cilindro korpusas ir dideliu dilimui atsparūs sandarinimo komponentai garantuoja ilgalaikį stabilų veikimą.

  1.6 Be alyvos ir ilgas tarnavimo laikas

     Standartinis be alyvos veikimo dizainas prisitaiko prie švarių dirbtuvių ir bendrų pramonės darbo sąlygų be papildomo tepimo priežiūros. Aukščiausios kokybės nusidėvėjimui atsparūs sandarikliai ir antikorozinis cilindro korpusas labai prailgina nepertraukiamą tarnavimo laiką, kad būtų galima dažnai dirbti.

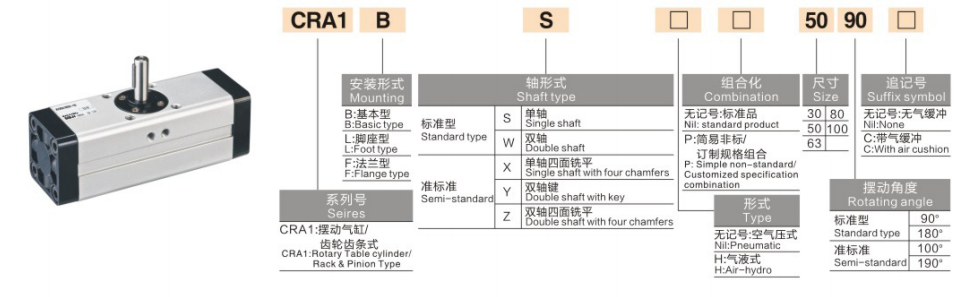

2. Užpildykite modelio pavadinimo taisykles ir užsakymų pavyzdžius

  1. Tipiniai modelių pavyzdžiai: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Standartinių užsakymų pavyzdžiai

     • Standartinis nebuferinis modelis: CRA1BS50-90 (φ50 anga, 90° pasukimas, vienas velenas, pagrindinis tipas, be magnetinio žiedo)

     • Didelės apkrovos buferio modelis: CDRA1BL80-180Z (φ80 anga, 180° pasukimas, dvigubas velenas, tvirtinimas kojele, magnetinis žiedas ir dviguba oro pagalvė)

3. Bendrieji techniniai parametrai (20 ℃, 0,5 MPa standartinė sąlyga)

  3.1 Pagrindinės specifikacijos

     • Veikimo režimas: Dvigubo veikimo krumpliaračio ir krumpliaračio pavara

     • Darbinis skystis: suslėgtas oras (veikia be alyvos)

     • Aplinkos temperatūra: 0 ℃ ~ 60 ℃ (aplinka be ledo)

     • Darbinio slėgio diapazonas: 0,1 ~ 1,0 MPa; Atrodo slėgis: 1,5 MPa

     • Atsparumas: ≤1° (φ30 kiauryme pasiekiamas nulinis laisvumas)

     • Svyravimo kampo tolerancija: 0~+4°

     • Buferinis režimas: Nebuferinė / dviejų galų reguliuojama oro pagalvė (Z tipas)

     • Magnetinis jungiklis: Suderinamas su D-M9 serija, tvirtinimas iš dviejų pusių grioveliu

  3.2 Pagrindinių našumo parametrų lentelė (@0,5 MPa)

4. Pagrindinės konfigūracijos ir pasirinkimo gairės

  4.1 Angos dydžio pasirinkimas (pagal sukimo momentą ir apkrovą)

     • φ30: 3,5 N·m sukimo momentas, tinkamas mikro vidutinei apkrovai (≤10 kg), pvz., mažo vožtuvo perjungimui ir miniatiūriniam stoties indeksavimui.

     • φ50: 9,3 N·m sukimo momentas, idealiai tinka lengvas ir vidutinės apkrovos (10–20 kg) ruošinio apvertimui 90° ir krypties nustatymui.

     • φ63: 17,0 N·m sukimo momentas, puikiai atitinkantis vidutinės apkrovos (20–30 kg) sunkias stoties vairavimo ir komponentų sukimosi užduotis.

     • φ80: 32,0 N·m sukimo momentas, tinka vidutinei apkrovai (30–40 kg) dideliems įrankiams ir tvirtinimo detalėms nustatyti.

     • φ100: 108 N·m itin didelis sukimo momentas, skirtas didelės apkrovos (40–50 kg) mechaniniam sukimuisi ir didelių pramoninių vožtuvų pavaros scenarijams.

  4.2 Posūkio kampo pasirinkimas

     • 90° standartinis kampas: Sukurtas stačiakampiam apvertimui ir vertikaliam vairavimui, plačiai naudojamas ruošinio pakrovimui / iškrovimui ir stačiakampio stoties perjungimui.

     • 180° standartinis kampas: Tinka pusės ciklo sukimui ir pilnam ruošinio apvertimui, įgyvendinant dvikryptį stoties padėties nustatymą ir atbulinės eigos veikimą.

     • 100° / 190° specialus kampas: Individualūs nestandartiniai kampai pagal specialią įrangą ir asmeninius stoties judėjimo reikalavimus.

  4.3 Buferio ir funkcinės konfigūracijos pasirinkimas

     • Z oro pagalvėlė: Privaloma dirbant aukšto dažnio ir sunkiomis darbo sąlygomis, efektyviai pašalina galutinį smūgį, stabilizuoja padėties nustatymo tikslumą ir sumažina veikimo triukšmą.

     • CDRA1 magnetinio žiedo versija: Integruotas magnetinis žiedas, skirtas D-M9 serijos jungiklių montavimui, palaikantis realaus laiko padėties signalo grįžtamąjį ryšį ir automatinį PLC jungties valdymą.

     • Veleno tipo atitikimas: Vieno veleno (S) universaliam naudojimui; dvigubas velenas (W), skirtas dviejų krypčių sinchroniniam važiavimui; Raktinis velenas (Y) užtikrina aukštus apsaugos nuo sukimo momento ir neslidumo reikalavimus.

5. Tipiniai taikymo scenarijai

     • Sunkaus ruošinio apvertimas: Patikimas 90°/180° apvertimas ir padėties nustatymas 10–50 kg sveriantiems ruošiniams ant staklių ir automatizuotų konvejerių linijų, pasižymintis dideliu tvirtumu ir mažu laisvumu, kad būtų galima tiksliai kartoti judesius.

     • Pramoninis vožtuvo varymas: Taikomas automatiniam didelio skersmens vamzdynų vožtuvų, tokių kaip spyruokliniai vožtuvai ir rutuliniai vožtuvai, atidarymui ir uždarymui bei nuotoliniam valdymui, suteikiant stabilią didelio sukimo momento varomąją jėgą.

     • Didelės apkrovos automatizuotas indeksavimas: Naudojamas 90°/180° tikslumo indeksavimui ir fiksuotai sunkių sukamųjų stalų ir įrankių tvirtinimo padėties nustatymui surinkimo ir aptikimo stotyse.

     • Sunkūs robotų sąnariai: tarnauja kaip rotacinis varomasis blokas, skirtas sunkioms robotų jungtims ir galinio vykdymo įtaisams, atitinkantis didelio tvirtumo ir didelės apkrovos tikslaus siūbavimo reikalavimus.

     • Logistikos ir pakavimo įranga: Idealiai tinka sunkių medžiagų dėžių ir padėklų valdymui, krovimui ir padėties išdėstymui, prisitaikant prie ilgalaikių aukšto dažnio sunkių apkrovų ciklinių darbo sąlygų.

6. Trijų žingsnių greito pasirinkimo vadovas

     1. Skylės patvirtinimas: Apskaičiuokite faktinį sukimo momentą pagal ruošinio svorį ir sukimosi spindulį, kai saugos koeficientas ≥2. Pasirinkite φ30, jei sveria ≤10 kg, φ50, jei sveria 10–20 kg, φ63 – 20–30 kg, φ80 – 30–40 kg, φ100 – 40–50 kg.

     2. Kampo patvirtinimas: rinkitės 90° vairavimui / apvertimui stačiu kampu, 180° pusę ciklo atbuline eiga ir 100°/190° specialius kampus pritaikytiems judėjimo poreikiams.

     3. Funkcijos patvirtinimas: Įrengti Z oro pagalvę aukšto dažnio ir didelės apkrovos darbui; signalo grįžtamojo ryšio valdymui pasirinkti CDRA1 magnetinę versiją; pritaikykite Y raktą veleną, skirtą didelio sukimo momento neslystančiajai jungtimi.

Vieno sakinio santrauka

     SOLH CRA1 serijos krumpliaračio sukamasis cilindras užtikrina itin didelį sukimo momentą, itin mažą atstumą ir pasirenkamą oro buferio našumą, užtikrindamas didelio tvirtumo, stabilius ir patvarius tikslius sukamuosius sprendimus, skirtus 10–50 kg vidutinio ir didelio apkrovimo pramoniniam vartymui, indeksavimui ir vožtuvų pavarai.
