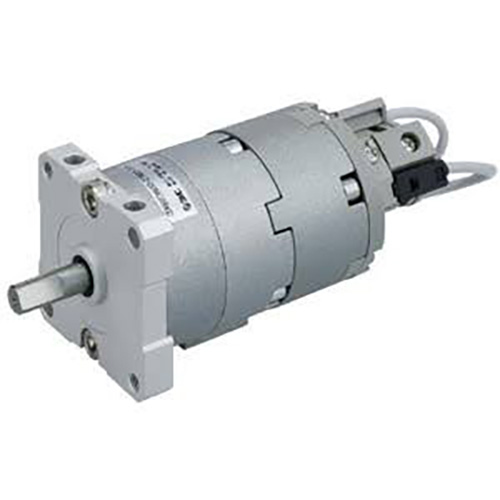

CRBU2 serijos laisvo montavimo mentelės tipo sukamoji pavara

Gamintojas: SOLH by Richge Technology

Produkto padėties nustatymas ir pagrindinės struktūrinės savybės

     SOLH CRBU2 serija yra mini mentelės tipo sukamasis cilindras, skirtas ribotos erdvės tikslioms rotacinėms stotims, turintis laisvą montavimą įvairiomis kryptimis, itin ploną lengvą korpusą, nulinį atstumą ir platų posūkio kampą. Galimi kiaurymės dydžiai: 10/15/20/30/40, su vienos / dviejų mentelių parinktimis, kad atitiktų įvairius lengvos apkrovos rotacinio apvertimo poreikius.

 1. Pagrindiniai dizaino akcentai

     -- Tiesioginė mentė (S viena mentė / D dviguba mentė): nėra pavarų dėžės, nulinis tarpas, sklandus sukimasis ir itin tikslus padėties nustatymas

     -- Pilnas laisvas montavimo cilindrinis kontūras: montuojamas viršuje/apačioje/kairėn/dešinėje/ašinėje be papildomų tvirtinimo kronšteinų; 12 % lengvesnis nei CRB2, todėl kompaktiškas įrangos išdėstymas

     -- Visas posūkio kampų diapazonas: viena mentė 90°/180°/270°; Dvigubos mentelės 90°/100°, maksimalus vienos mentės pasukimas iki 270°

     -- Dviejų vamzdžių išdėstymas: standartinis šoninis prievadas (be priesagos) / ašinis prievadas (priesaga E), kad atitiktų skirtingus vamzdynų maršrutų išdėstymus

     -- Išplečiami funkciniai moduliai: pasirenkamas W kampo reguliavimo blokas ir įmontuotas magnetinis žiedas magnetinio jungiklio montavimui; nėra radialinių išsikišančių dalių, kad būtų sutaupyta spintelės erdvė

     -- Aukščiausios kokybės mažo nuotėkio sandarinimo sistema: specialus kompozitinis sandariklis su įmontuotu padėties stabdikliu, itin mažas vidinis nuotėkis, veikimas be alyvos, tinkamas švariai gamybos aplinkai

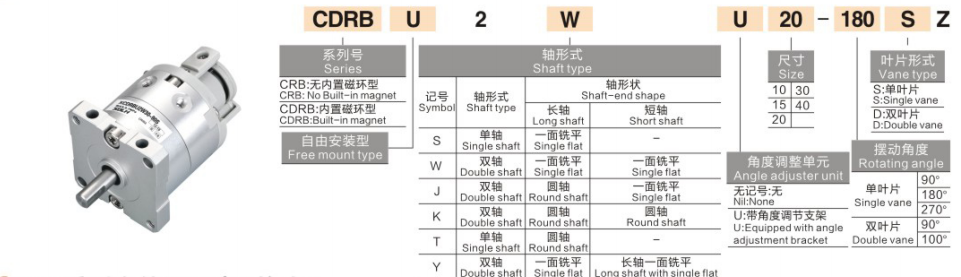

Išsami modelio pavadinimo taisyklė

  1. Modelio pavyzdys: CRBU2WU20-180SE-M9BW

 2. Standartinių užsakymų nuorodų pavyzdžiai

     -- Standartinis vienos mentės šoninis prievadas: CRBU2-20-180S

     -- Su kampo reguliavimu + dviguba mentė: CRBU2W30-90D

     -- Ašinis prievadas + magnetinis jungiklis: CRBU2-15-270SE-M9B

Standartinės universalios techninės specifikacijos (bandymo slėgis: 0,5 MPa)

  1. Bendrieji našumo parametrai

     -- Darbinio slėgio diapazonas: Dydis 10/15: 0,2~0,7MPa; Dydis 20/30/40: 0,15 ~ 1,0 MPa

     -- Aplinkos darbo temperatūra: 5 ~ 60 ℃ (nėra apledėjimo oro vamzdyne)

     -- Kampinio pakartojimo padėties nustatymo tikslumas: ±0,01°, stabilus sukimasis be laisvumo

     -- Integruotas buferis: nėra; išorinis amortizatorius konfigūruojamas atskirai

     -- Leidžiama smūgio kinetinė energija: 0,00015 ~ 0,04 J (didėja proporcingai didėjant angos dydžiui)

     -- Tepimo reikalavimas: gamykloje sutepta konstrukcija be alyvos

  2. Teorinė išvesties sukimo momento lentelė (vienetas: N·m @0,5 MPa)

  3. Svoris ir bendri matmenys (180° specifikacija)

Pagrindiniai konkurenciniai pranašumai

  1. Daugiakryptis laisvas montavimas taupo erdvę

     -- Cilindrinį lygų korpusą galima tvirtinti varžtais ant bet kokio paviršiaus be kronšteinų; 12 % lengvesnis korpusas, optimalus pasirinkimas itin kompaktiškiems integruotiems įrangos rėmams

  2. Nulinis atbulinis itin tikslus kampinis padėties nustatymas

     - Tiesioginė mentelių pavara pašalina krumpliaračių sukibimo tarpą, itin sklandų sukimąsi su ±0,01° pakartojimo tikslumu griežtoms tikslioms kampų valdymo stotims

  3. Platus reguliuojamas siūbavimo diapazonas su pasirenkamu stabdymo bloku

     -- Maksimalus vienos mentės posūkis 270°; W kampo reguliavimo modulis leidžia be galo reguliuoti eigą 0–240°, patogus kelių stočių kampo koregavimas

  4. Dviguba mentelė užtikrina dvigubą sukimo momentą identiškais kontūrais

     - Tas pats išorinis matmuo, D dvigubos mentės modelis suteikia dvigubai didesnį sukimo momentą nei S vienos mentės, kad atlaikytų didesnę sukimosi apkrovą

  5. Ilgas tarnavimo laikas be alyvos sandarinimo konstrukcija

     - Mažos trinties kompozitinis sandarinimas, eksploatavimo laikas virš 5 milijonų perjungimo ciklų, suderinamas su įprastomis dirbtuvėmis ir švariomis gamybos linijomis be dulkių

Montavimo metodai ir tipiniai pramoniniai pritaikymai

  1. Dvi pagrindinės tvirtinimo formos

     -- Tiesioginis korpuso tvirtinimas: varžtai užsifiksuoja ant bet kokio cilindrinio paviršiaus, galimas ašinis / radialinis montavimas, greitas išmontavimas ir pakeitimas

     -- Papildomas plokščios plokštės kombinuotas montavimas: pritvirtinkite horizontaliai arba vertikaliai per montavimo plokštę, idealiai tinka roboto galiniam efektoriui, įrangos šone ir viršuje paslėptam montavimui

  2. Tipiniai taikymo scenarijai

     -- 3C elektronikos automatika: mini komponentų apvertimas, kameros pasukimo padėties nustatymas, kampo perjungimas, tikrinimo stoties rotacinis indeksavimas

     -- Tikslios surinkimo linijos: sukamasis varžtų priveržimo mechanizmas, gnybtų užspaudimo kampo reguliavimas, lengvas ruošinio apsisukimas 180°

     -- Pakavimo mašinos: medžiagos pertvaros sukimas, etikečių tvirtinimo kampo koregavimas, trumpo eigos sukamasis padavimas

     -- Bendroji automatikos įranga: įrangos durų pasukamasis jungiklis, gamybos stoties perjungimas, aukšto dažnio lengvos apkrovos stūmoklinis sukimasis

Pasirinkimo palyginimas: CRBU2 laisvai montuojama VS CRB2 standartinio tvirtinimo sukamoji pavara

3 žingsnių greito pasirinkimo vadovas

  1. Skylės dydžio pasirinkimas pagal sukimo momento apkrovą

     -- Apskaičiuokite faktinį darbinį sukimo momentą, pasirinkite modelį su 50 % sukimo momento saugos riba:

     -- 10 ≤ 0,13 N · m / 15 ≤ 0,33 N · m / 20 ≤ 0,82 N · m / 30 ≤ 2,06 N · m / 40 ≤ 3,92 N · m

  2. Mentės tipo pasirinkimas

     -- Lengva mažo sukimo momento apkrova → S viena mentė; Didelė didelė sukimosi apkrova → D dviguba mentė (dvigubas sukimo momentas)

  3. Konfigūracijos suderinimas

     -- Reikalingas kampo koregavimas: pridėkite priesagą W kampo reguliavimo įtaisą (0–240° be pakopų)

     -- PLC padėties signalo grįžtamasis ryšys: M9B/M9BW magnetinis jungiklis aptiks dviejų krypčių sukimosi ribą

     -- Dujotiekio maršruto poreikis: tuščia standartinei šoninei prievadai, priesaga E ašinei centrinei oro prievadai

Vieno sakinio santrauka

     SOLH CRBU2 laisvai montuojamas sukamasis cilindras su mentele yra montuojamas be kronšteinų, ±0,01° tikslumas nulinis atstumas, dvigubos vienos/dviejų mentės sukimo momento parinktys ir šoninis/ašinis oro angos išdėstymas, su pasirenkamu W kampo reguliatoriumi ir M9BW magnetiniu jungikliu, lengvas kompaktiškas sprendimas, skirtas 3C sukamiesiems stoties surinkimui, precision lights stoties.
