Gamintojas: SOLH by Richge Technology

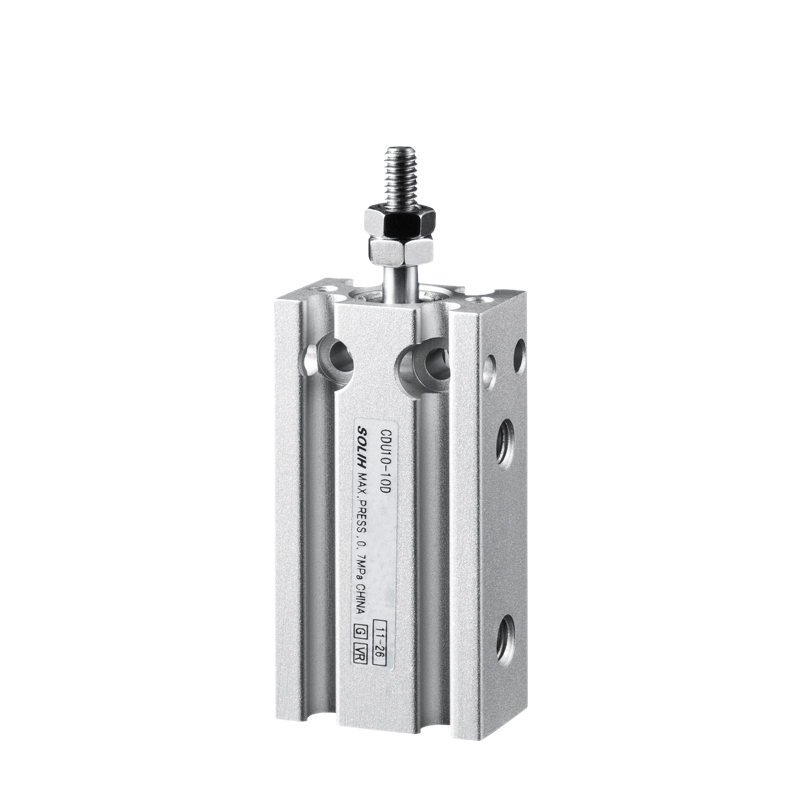

SOLH CU/CDU serijos stačiakampis be bloko montuojamas cilindras. Daugiasluoksnės tvirtinimo angos leidžia tiesiogiai montuoti bet kokia kryptimi be laikiklių. Itin plonas kompaktiškas dizainas, plačiai naudojamas mažos apkrovos stūmimui, suspaudimui ir padėties nustatymui automatikos įrangoje su ribota montavimo vieta.
|
Modelis |
Funkcija |
Taikymas |
| CU |
Be magnetinio žiedo, negalima pritaikyti magnetinių jungiklių |
Išlaidoms jautrūs projektai be atsiliepimo apie poziciją |
| CDU |
Integruotas magnetas, palaiko CMSH/DMSH magnetinius jutiklius |
Reikia ištiesimo / įtraukimo padėties aptikimo |
| CUK/CDUK |
Nesisukantis stūmoklio strypas |
Ruošinio kampas turi būti fiksuotas, kad velenas nesisuktų |
| CUW/CDUW |
Dvigubas stūmoklio strypas, integruotas kreiptuvas, apsauga nuo sukimosi |
Taikymas su šonine apkrova ir poslinkio jėga |
-- Kelių krypčių montavimas: montuokite iš apačios, šono arba galinio paviršiaus, išsaugokite tvirtinimo kronšteiną;
-- Plonas stačiakampis korpusas, 40 % plonesnis nei standartinis vairo trauklės cilindras;
-- Kelios konstrukcijos: standartinis vienas strypas, nesisukantis strypas, dvigubas valdomas strypas;
-- Integruota magnetinė versija (CDU) su reguliuojamais jutiklių lizdais;
-- Savaime sutepantis guolis, nuolatinis veikimas be alyvos;
-- Fiksuotos guminės buferinės pagalvėlės, kad sumažintų smūgį ir triukšmą.

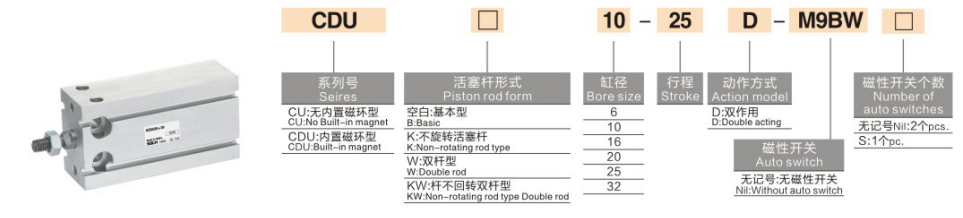

1. Pavyzdys: CDU16×30S
-- CDU: serijos pavadinimas, C = įmontuotas magnetas; K = nesisukantis strypas; W = dvigubas strypas
-- 16: angos dydis (mm): 6,10,16,20,25,32
-- 30: eigos ilgis (mm)
-- S: standartinė specifikacija
|
Parametras |
Specifikacija |
| Angos dydis |
6,10,16,20,25,32 mm |
| Standartinis insultas |
5-60 mm |
| Aktorystės tipas |
Dvigubas veikimas (numatytasis); vienpusio veikimo spyruoklės grąžinimo/išėjimo ilgis |
| Darbinis slėgis |
Dvigubo veikimo: 0,05 ~ 0,7 MPa; Vieno veikimo: 0,15–0,7 MPa |
| Slėgio įrodymas |
1,05 MPa |
| Temperatūra |
-10 ~ 60 ℃ (nėra ledo ore) |
| Stūmoklio greitis |
50 ~ 500 mm/s |
| Pagalvėlė |
Fiksuotas guminis buferis abiejuose galuose |
| Prievado sriegis |
M5 × 0,8 (φ6/10); PT1/8 (φ16 ~ 32) |
| Tepimas |
Veikimas be alyvos |
|
Anga (mm) |
Traukos / traukos sritis |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
6 |
28,3 / 25,4 |
5,7 / 5,1 |
11,3 / 10,2 |
17,0 / 15,2 |
19,8 / 17,8 |
|
10 |
78,5 / 70,7 |
15,7 / 14,1 |
31,4 / 28,3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201,1 / 181,0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804,2 / 754,8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C ir puslaidininkinis mikro pistoletas, kamštis, presuojama jungtis;
-- Bendras automatinis prispaudimas, padėties nustatymas ir medžiagų perjungimas;
-- Buitinės technikos ir techninės įrangos surinkimas; pakavimo lengvų krovinių rūšiavimo įranga.
SOLH CU/CDU stačiakampis laisvai montuojamas pneumatinis cilindras palaiko daugiakampį montavimą be kronšteinų su nesisukančiomis ir dvigubai valdomomis strypų versijomis, plačiai naudojamas trumpo eiga lengvo apkrovimo automatizavimui.
