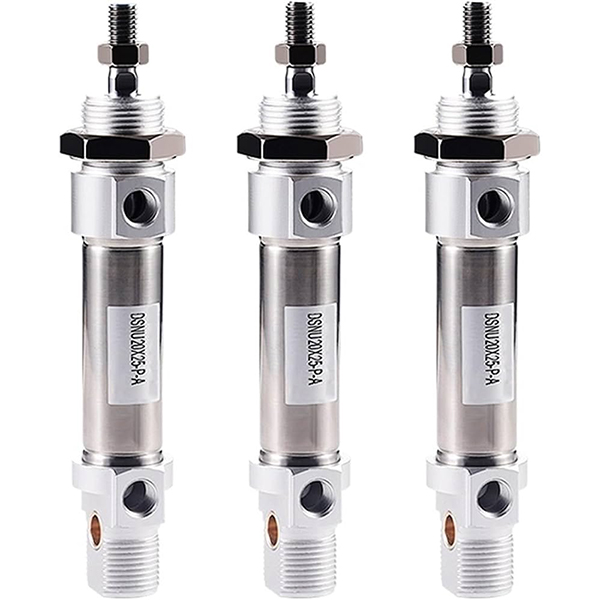

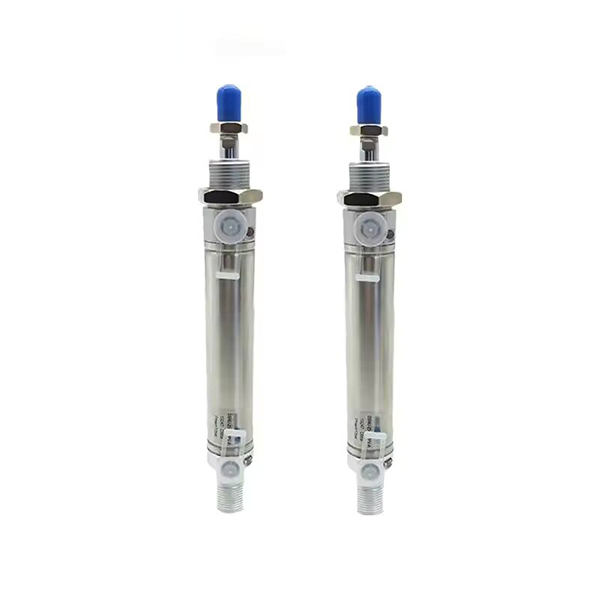

DSNU serijos nerūdijančio plieno mini cilindras | ISO 6432 standartinis korozijai atsparus pneumatinis cilindras

Gamintojas: SOLH by Richge Technology

1. Produkto apžvalga ir pagrindinės struktūrinės savybės

     SOLH DSNU serija yra didelio našumo nerūdijančio plieno mini pneumatinis cilindras, visiškai atitinkantis ISO 6432 ir CETOP RP52P tarptautinius standartus. Jis apima kiaurymių diapazoną nuo φ8 iki φ63 mm, turi visą SUS304 nerūdijančio plieno cilindro vamzdį ir stūmoklio strypą, savaime besireguliuojančią pneumatinę amortizaciją, puikų atsparumą korozijai ir itin ilgą tarnavimo laiką. Suderinamas su FESTO DSNU, SMC CM2 ir Airtac MG serijomis, plačiai naudojamas maisto, farmacijos, elektronikos, pakavimo, tekstilės ir specialiuose automatizuotuose scenarijuose esant drėgnoms, silpnoms rūgštims ir silpnoms šarminėms darbo sąlygoms.

  1.1 Pasaulinis standartas ir visiškas pakeičiamumas

     Pagaminta griežtai laikantis ISO 6432 ir CETOP RP52P universalių pramonės standartų, visi montavimo matmenys ir sąsajos specifikacijos yra suvienodintos visame pasaulyje. Jis užtikrina visišką pakeičiamumą su įprastų tarptautinių prekių ženklų mini cilindrais, palaikydamas nulinių pakeitimų pakeitimą ir standartinės automatizuotos įrangos paketinį atnaujinimą.

  1.2 Visiškai nerūdijančio plieno korozijai atspari konstrukcija

     Pritaikyti aukščiausios kokybės SUS304 nerūdijančio plieno cilindro vamzdį ir stūmoklio strypą, suderintą su kaltiniais aliuminio lydinio galiniais gaubtais. Integruota medžiagos struktūra užtikrina puikų atsparumą rūdijimui, antikoroziją ir didelio stiprumo savybes, puikiai prisitaikanti prie atšiaurių aplinkos sąlygų, tokių kaip didelė drėgmė, dulkės, silpna rūgštis ir silpnas šarmas, ilgaamžiškumas gerokai pranoksta įprastus aliuminio mini cilindrus.

  1.3 Ritininė gofruota tvirta konstrukcija

     Profesionali ritininio užspaudimo sandarinimo technologija, skirta galinio dangčio sujungimui su sandaria ir tvirta bendra struktūra, išskirtiniu atsparumu vibracijai ir stabiliam veikimui. Supaprastinta apvali tiesi forma pasižymi paprasta struktūra ir patogiu kasdieniu išmontavimu bei priežiūra, todėl vėliau sumažėja eksploatavimo išlaidos.

  1.4 Įvairios judėjimo ir trumpo tipo kompaktiškos parinktys

     • DSNU dvigubas veikimas: Dviejų galų oro įsiurbimo grįžtamasis judesys, universaliausias standartinis įprastinės linijinės automatikos tipas.

     • DSNU-…-P vieno veikimo (išstumti): spyruoklinė išstumiama konstrukcija, automatinis išplėtimas nutrūkus elektros tiekimui saugos atstatymo scenarijus.

     • DSNU-…-R vieno veikimo (atsitraukti): Spyruoklinio grąžinimo konstrukcija, automatinis įtraukimas nutrūkus elektros tiekimui apsauginiams padėties nustatymo mechanizmams.

     • DSNU-…-PPV savaime besireguliuojanti pagalvėlė: Dviejų galų išmanusis savaime besireguliuojantis pneumatinis buferis, nereikia rankinio reguliavimo, tinka viso slėgio diapazono veikimui dideliu greičiu.

     • DSNU-S trumpas tipas: 35 mm trumpesnis bendras ilgis ir 40 % siauresnis nei standartinio tipo, pritaikytas itin siauros erdvės įrengimo scenarijams.

  1.5 Patobulinta pagalvėlių ir mažos trinties sandarinimo sistema

     Standartiškai aprūpinta elastine buferine trinkele (P), skirta pagrindiniam triukšmo ir smūgio mažinimui; pasirenkama naujoviška PPV savaime besireguliuojanti oro pagalvė, prisitaikanti prie 0,1–1,0 MPa viso slėgio diapazono su automatiniu prisitaikančiu buferiu, kad būtų galima dažnai judėti dideliu greičiu. Įrengtas dvikryptis mažos trinties kompozitinis sandariklis ir įmontuotas alyvos laikymo griovelis, cilindras pasižymi itin žemu paleidimo slėgiu, stabiliu veikimu be alyvos ir daugiau nei 8 milijonų ciklų eksploatavimo trukme.

  1.6 Tikslios magnetinės indukcijos konfigūracija

     Pasirenkamas įmontuotas magnetinis žiedas (A kodas) yra suderinamas su FESTO SMT ir SMC M9B serijos magnetiniais jungikliais, realiuoju laiku realiuoju laiku nustatantis tikslų stūmoklio padėtį ir PLC signalo jungties valdymą, palaikantis automatinį ciklo padėties nustatymą ir intelektualų stebėjimą.

2. Užpildykite modelio pavadinimo taisykles ir užsakymų pavyzdžius

 1. Tipinė modelio struktūra: DSNU25-100-PPV-A-MQ

  2. Standartinių užsakymų pavyzdžiai

     • Dvigubo veikimo PPV pagalvėlės magnetinis modelis: DSNU32-75-PPV-A-MQ (32 mm kiaurymė, 75 mm eiga, šoninis flanšo tvirtinimas, magnetinis)

     • Trumpo tipo dvigubo veikimo elastinės pagalvėlės modelis: DSNU-S20-50-P-A (20 mm anga, 50 mm eiga, itin kompaktiškas trumpas korpusas, įrengtas magnetas)

     • Vieno veikimo pavasario sugrįžimo modelis: DSNU16-30-R-P-A (16 mm anga, 30 mm eiga, spyruoklinis atstatymas, įrengtas magnetas)

3. Pagrindiniai techniniai parametrai (standartinis tipas)

4. 0,5 MPa teorinės traukos ir įtampos atskaitos lentelė (vieno strypo)

  4.1 Dvigubo veikimo (DSNU) našumo duomenys

  4.2 Vieno veikimo (DSNU-R Spring Return) našumo duomenys

5. Montavimo formos ir išvestiniai modeliai

  5.1 Įvairūs universalūs montavimo būdai

     • MQ šoninis prievado flanšas: Standartinis flanšinis fiksuotas montavimas su šonine oro įleidimo anga, universaliausias įprastas automatikos išdėstymo tipas

     • MA ašinio prievado flanšas: Ašinio oro įleidimo angos konstrukcija, specialiai pritaikyta ribotai ašinei montavimo vietai

     • MH tiesioginis tvirtinimas: Galinio dangčio tiesioginio tvirtinimo konstrukcija, itin plonas korpusas, skirtas montuoti siauroje erdvėje

     • KP suspaudimo blokas: Integruota fiksavimo funkcija, skirta savavališkam eigos padėties fiksavimui ir anti-offset padėties nustatymui

     • FA/FB priekinis/galinis flanšas: Priekinio ir galinio plokščio flanšo tvirtinimas, visiškai suderinamas su ISO standarto tvirtinimo priedais

  5.2 Pagrindinė išvestinių priemonių serija

     • DSNU standartas: Universalus dvigubo veikimo tipas su elastiniu arba oro buferiu bendrajai automatizacijai

     • DSNU-S trumpas tipas: Kompaktiškas sutrumpintas korpusas, skirtas montuoti itin siauroje erdvėje

     • DSNU-…-P/R Vieno veikimo: spyruoklinio išstūmimo / spyruoklinio grąžinimo vieno veikimo modeliai, skirti saugiai atstatyti darbo sąlygas

     • DSNU-…-PPV savaime besireguliuojanti pagalvėlė: Pažangus prisitaikantis buferis, pageidautinas didelės spartos dažnam cikliniam veikimui

6. DSNU vs CM2 vs MG atrankos palyginimas

7. Trijų žingsnių greito pasirinkimo vadovas

     1. Gręžimo pasirinkimas: Pasirinkite tinkamą angos dydį pagal faktinį apkrovos svorį, palikite daugiau nei 50% saugos ribą. Pirmenybę teikite DSNU serijai, kad veiktų sparčiai, būtų atsparus korozijai ir atitiktų tarptautinius standartus.

     2. Brūkšnio pasirinkimas: faktinis darbinis smūgis plius 10–20 mm saugos riba; laikykitės standartinių eigos ribų: dvigubo veikimo ≤500 mm, vieno veikimo ≤150 mm.

     3. Funkcinė konfigūracija: Pasirinkite PPV savaime besireguliuojančią oro pagalvę dideliu greičiu (>500 mm/s); siaurai montavimo erdvei pasirinkite DSNU-S trumpą tipą; suderinti Magnetinis žiedas + SMT/M9B jungikliai automatiniam padėties aptikimui.

Vieno sakinio santrauka

     SOLH DSNU ISO 6432 nerūdijančio plieno mini cilindras pasižymi visiškai korozijai atsparia nerūdijančio plieno konstrukcija, savaime besireguliuojančiu išmaniuoju buferiu, be alyvos ilgaamžiškumu ir įvairiomis montavimo galimybėmis, tarnauja kaip aukšto standarto universalus mini cilindrų sprendimas, skirtas maisto, farmacijos, elektronikos ir atšiaurios aplinkos automatizavimo įrangai.
