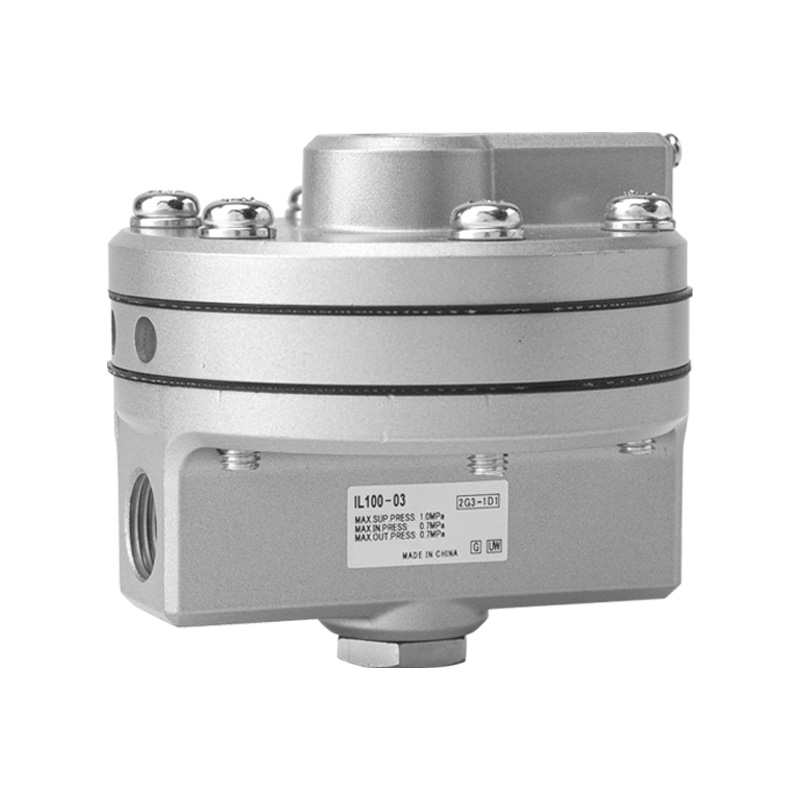

IL100 serijos 1:1 tikslios stiprintuvo relė (pneumatinis stiprintuvas)

Gamintojas: SOLH by Richge Technology

Produkto pozicionavimas

     IL100 serija yra 1:1 tikslumo stiprintuvo relė, kurią galima visiškai pakeisti originaliais SMC modeliais, taip pat žinomas kaip pneumatinis signalo stiprintuvas arba garsumo stiprintuvas. Jo pagrindinė funkcija yra paversti mažo srauto valdymo signalus į vienodo slėgio didelio srauto oro išvestį. Jis efektyviai išsprendžia lėto reagavimo problemas, kylančias dėl ilgų vamzdynų eigos ir didelio tūrio pneumatinių pavarų, pasižymintis išskirtiniu tikslumu, itin dideliu srauto pajėgumu ir itin greitu atsako greičiu.

 Pagrindinė funkcija ir veikimo principas

  1. Pagrindinis apibrėžimas

       Pneumatinis signalo ir garsumo stiprintuvas su tiksliu 1:1 slėgio sekimu (išėjimo slėgis griežtai lygus įvesties signalo slėgiui).

  2. Veikimo logika

     --SIG (signalo prievadas): gauna žemo srauto valdymo slėgio išvestį iš padėties reguliatorių arba slėgio reguliatorių

     --SUP (tiekimo prievadas): prijunkite prie pagrindinio suspausto oro tiekimo, maksimalus tiekimo slėgis 1,0 MPa

     -- OUT (išvesties prievadas): tiekia didelio srauto orą esant vienodui slėgiui, kad būtų galima valdyti dideles pavaras

     --EXH (išmetimo anga): greitai pašalina likusį orą, kai valdymo signalo slėgis nukrenta

 3. Pagrindinė vertė

     Palaikykite tikslų signalo slėgį, padidindami išėjimo srautą, drastiškai pagreitindami pavaros mechanizmo judėjimą.

Pagrindinės pagrindinės savybės

   1. Itin didelis srautas ir greitas atsakas

     -- Maksimalus srautas: 6 000 l/min (ANR) esant 0,7 MPa tiekimo slėgiui

     -- Srauto koeficientas Cv = 1,1

     --Puikiai tinka ilgo atstumo vamzdynams, didelės angos cilindrams ir didelėms diafragminėms pavaroms

   2. Didelio tikslumo 1:1 slėgio sekimas

     – Tiesiškumo paklaida ±1 % visos skalės

     – Histerezė ≤ 1 % visos skalės

     - Tikslus slėgio atkartojimas su nuliniu slėgio kritimu ir be ilgalaikio dreifo

   3. Kelių prievadų gijų parinktys

     -- Prievado dydžiai: 02 (Rc1/4), 03 (Rc3/8)

     --Standartinis sriegis: Rc; pasirenkamas NPT (priesaga N), lygiagretusis sriegis G (priesaga F)

     - Keturi tam skirti prievadai: SIG signalas, SUP tiekimas, OUT išėjimas, EXH išmetimas

   4. Plati temperatūra ir specialios pritaikytos versijos

     --Standartinis modelis: -5 ~ +60 ℃

     - Žemos temperatūros L versija: -30 ~ +60 ℃

     - Aukštos temperatūros T versija: -5 ~ +100 ℃

     -- S versija be vario: suderinama su puslaidininkių gamyba ir didelio grynumo inertinėmis dujomis

   5. Patvari kompaktiška konstrukcija

     --Pagrindinis korpusas: aliuminio lydinys su sidabro antikorozinių dažų danga

     – Grynasis svoris: 0,56 kg

     --Du montavimo būdai: Tiesioginis srieginis montavimas; pasirenkamas metalinis tvirtinimo laikiklis (priesaga B)

Visa techninių specifikacijų lentelė

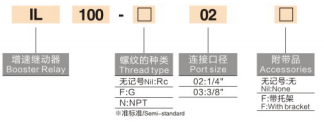

Modelio kodo paaiškinimas (IL100-□-□-□-□)

   Pavyzdys: IL100-02-N-L-B

     --IL100: pagrindinės serijos kodas

     --02 / 03: prievado dydis (1/4" / 3/8")

     --Sriegio priesaga: N=NPT sriegis; be priesagos=Rc; F=G sriegis

     --Specialios versijos priesaga: L=žema temp; T = aukšta temperatūra; S = be vario

     --B: su tvirtinimo kronšteinu (be priedėlio = be laikiklio)

   Įprasti standartiniai modeliai

     --IL100-02: Rc1/4 prievadas, standartinė temperatūra, be laikiklio

     --IL100-03-B: Rc3/8 prievadas, standartinė temperatūra, su tvirtinimo laikikliu

     --IL100-N03-L: NPT 3/8 sriegis, atsparus žemai temperatūrai variantas

Tipiški taikymo scenarijai

     – Proceso valdymo vožtuvai: pneumatiniai reguliavimo vožtuvai ir diafragminės pavaros, suporuotos su padėties reguliatoriais, kad padidintų veikimo greitį

     -- Ilgo nuotolio prietaisų oro vamzdynai: pašalinkite lėtą atsaką, kurį sukelia ilgi vamzdeliai tarp siųstuvų ir pavarų

     -- Didelio tūrio pneumatiniai cilindrai: didelės apkrovos kėlimo, suspaudimo ir didelės eigos mechaninės pavaros

     -- Didelio tikslumo padėties nustatymo kilpos: pneumatinės sistemos, kurioms reikalingas tikslus slėgio stebėjimas ir greitas atsakas

     --Puslaidininkinė ir didelio grynumo dujų įranga: S variantas be vario, skirtas švarioms proceso aplinkoms

Vieno sakinio santrauka

     SOLH IL100 keičiama stiprintuvo relė užtikrina tikslų slėgio sekimą santykiu 1:1, maksimalų 6000 l/min didelį srautą ir ±1 % aukštą tiesiškumą su itin greitu atsaku, specialiai sukurta siekiant pašalinti lėtą veikimo vėlavimą ilguose vamzdynuose ir didelio tūrio pneumatinėse sistemose.
