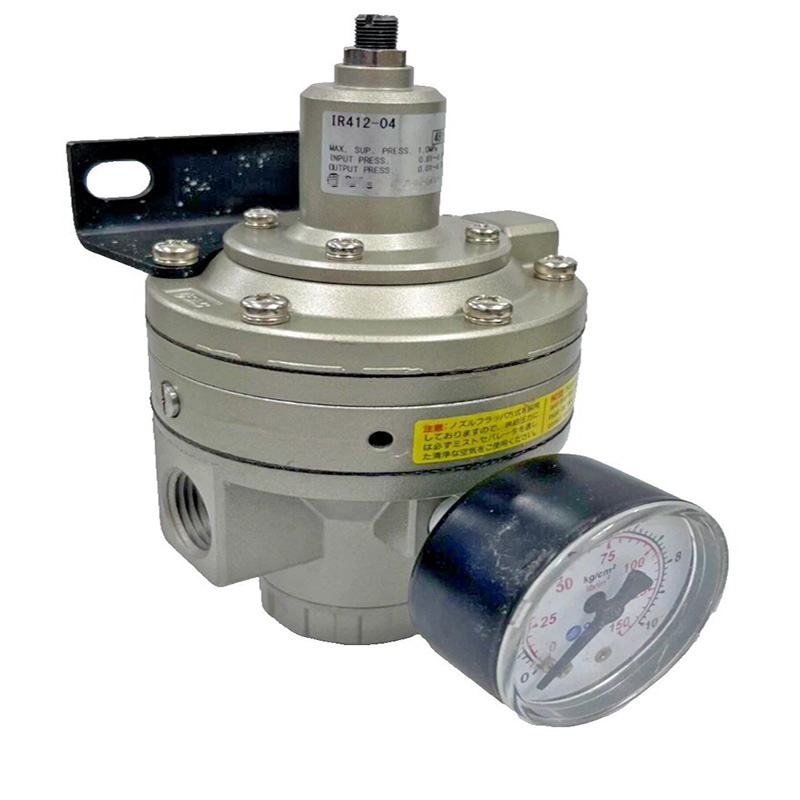

IR412-04-X32 didelio tikslumo pilotuojamas reguliatorius

Prekės ženklas: SOLH pagal Richge Technology (睿其格科技)

Produkto apžvalga

     IR412-04-X32 priklauso IR serijos didelio srauto pilotuojamam tikslumo slėgio stabilizatoriui. Šis reguliatorius sukurtas didelėms pneumatinėms darbo sąlygoms, kurioms reikalingas itin stabilus išėjimo slėgis ir nedideli slėgio svyravimai, pilnai keičiami matmenys ir našumas su originalia SMC IR412 serija.

1. Pagrindinės techninės specifikacijos

      -- Serijos pavadinimas: IR412 didelio tikslumo stabilizavimo reguliatorius

      -- Visas modelis: IR412-04-X32

          · 04: Pagrindinio prievado sriegis Rc 1/2"

          · X32: pritaikyta speciali konfigūracija, įskaitant galinį išmetimą, padidintą jautrumą ir minimalų pastovų oro suvartojimą

     -- Konstrukcijos tipas: pilotuojamas reljefo tikslumo reguliatorius

     --Taikoma terpė: sausas ir švarus suslėgtas oras

     --Maksimalus įėjimo darbinis slėgis: 1,0 MPa

     – Reguliuojamas slėgio diapazonas: 0,01–0,7 MPa

     -- Valdymo tikslumas

        · Jautrumas: 0,2% visos skalės

        · Pakartojamumas: ±0,5% visos skalės

     - Srauto našumas: didžiausias srauto pajėgumas, beveik dvigubai didesnis nei IR201 modelio srautas

     – Išmetimo talpos sumažinimas: viršslėgio išmetamųjų dujų srautas 5 kartus didesnis nei įprastų tiksliųjų reguliatorių

     --Pastovus oro suvartojimas: itin mažas, mažiau nei 1 l/min

     --Darbo temperatūra: -5℃ ~ +60℃

     -- Grynasis svoris: apytiksl. 1,0 kg

     -- Montavimo parinktys: Tvirtinimas ant skydo arba laikiklio; manometras montuojamas priekyje arba gale

2. Purkštuko ir sklendės piloto veikimo principas

     -- Slėgio nustatymo etapas: pasukite reguliavimo rankenėlę, kad suspaustumėte vidinę spyruoklę ir uždarytumėte purkštuko kanalą; pilotinis oras stumia pagrindinę ritę, kad sureguliuotų išėjimo slėgį.

     - Stabilus reguliavimo etapas: Išėjimo slėgis veikia membraną, kad atsvertų spyruoklės įtempimą, išlaikydamas pastovų iš anksto nustatytą slėgį.

     - Perteklinio slėgio mažinimo stadija: kai slėgis pasroviui viršija tikslinę vertę, diafragma pakyla, kad atidarytų purkštuką, pilotinis slėgis akimirksniu krenta, o pagrindinis vožtuvas dideliu greičiu išleidžia perteklinį orą. Pagrindinis privalumas: kombinuotas pilotinis valdymas ir reljefo struktūra užtikrina itin greitą atsako greitį, stabilų slėgio išėjimą ir išskirtinį didelio srauto veikimą.

3. Visas modelio kodo paaiškinimas (IR412-04-X32)

     --IR412: didelio kalibro didelio tikslumo reguliatoriaus bazių serija

     --04: Pagrindinio prievado specifikacija Rc 1/2"

     --X32: tinkinta naujinimo versija

        · Galinės išmetimo sistemos išdėstymas (standartinė versija pritaikyta priekiniam išmetimui)

        · Patobulintas atsako jautrumas

        · Mažo pastovaus oro suvartojimo dizainas

4. Pagrindiniai produkto pranašumai

     - Puikus valdymo tikslumas su 0,2% visos skalės jautrumu, puikiai atitinkančiu įtempimo valdymu, tiksliu padėties nustatymu ir skysčių dozavimo įranga.

     --Didelis 1/2 colio prievadas užtikrina maksimalų srautą, palaiko didelio skersmens cilindrus ir daug suvartojančias pneumatines gamybos linijas.

     - Momentinis slėgio koregavimas per didelio tūrio mažinimo kanalą, kad greitai pašalintų išėjimo slėgio svyravimus.

     - Energiją taupantis dizainas, kurio pastovus oro suvartojimas yra mažesnis nei 1 l/min., siekiant sumažinti ilgalaikes eksploatavimo išlaidas.

     --Lankstus montavimo išdėstymas; Manometras ir tvirtinimo kronšteinas gali būti sumontuoti priekinėje arba galinėje pusėje pagal poreikį.

     --X32 pritaikytas galinis išmetimas apsaugo nuo dulkių ir alyvos rūko užteršimo ir palaiko švarią darbo aplinką.

5. Tipiniai taikymo scenarijai

     Tiksliųjų klijų dozavimo ir pramoninių dangų gamybos linijos Plėvelės, vielos ir tekstilės įtempimo valdymo mašinos spausdinimo, ličio baterijų ir tekstilės pramonei Didelės spartos cilindrų pozicionavimo įranga, hidrauliniai pneumatiniai presai ir perdavimo automatika Laboratoriniai matavimo prietaisai ir ilgalaikės slėgio palaikymo grandinės Puslaidininkių, elektroninio surinkimo ir švarių patalpų platformos

Modelio našumo palyginimas: IR412 VS IR201 VS ARJ310

Vieno sakinio santrauka

     IR412-04-X32 yra su SMC suderinamas didelio kalibro pilotinis tikslus reguliatorius, turintis X32 pritaikytą galinį išmetimą ir itin mažą oro suvartojimą, kuris yra geriausias slėgio valdymo sprendimas didelio srauto tiksliam dozavimui, įtempimo reguliavimo ir padėties nustatymo automatizavimo sistemoms.
