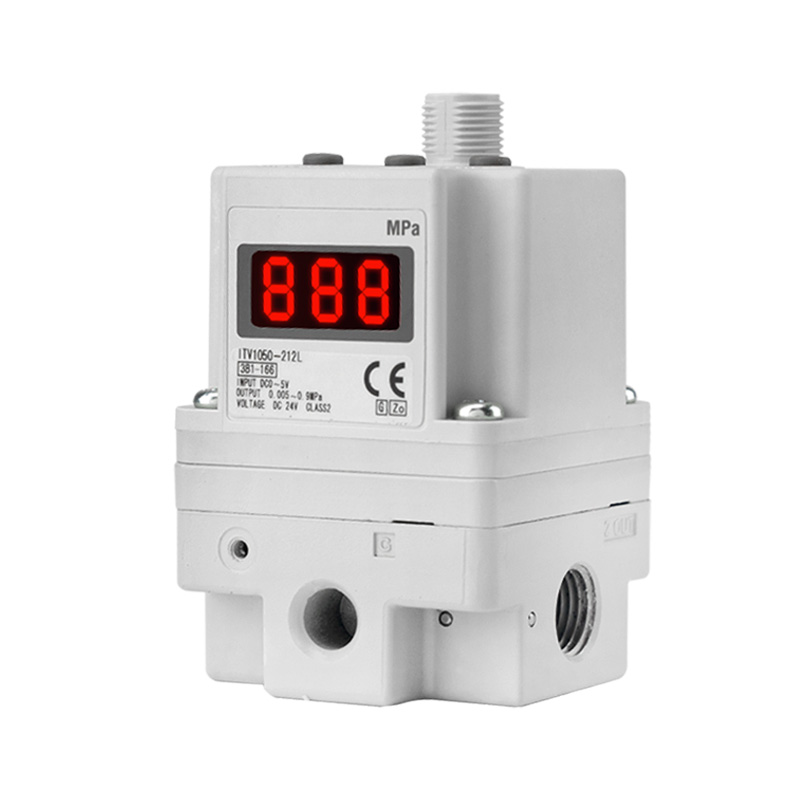

ITV serijos didelio srauto elektropneumatinis proporcinis vožtuvas

Gamintojas: SOLH by Richge Technology

Produkto padėties ir veikimo principas

   1. Produkto pozicionavimas

     SOLH ITV serijos didelio srauto elektropneumatinis proporcingas vožtuvas yra SMC keičiamas elektros ir pneumatinės konversijos komponentas. Jis realizuoja bepakopį nuolatinį oro slėgio reguliavimą naudojant elektrinius valdymo signalus, visiškai pakeičiant rankinius slėgio mažinimo vožtuvus, kad būtų pasiektas automatinis, didelio tikslumo nuotolinis slėgio reguliavimas, ir yra specialiai optimizuotas sunkioms didelio srauto oro tiekimo grandinėms.

   2. Pagrindinė funkcija ir principas

     -- Pagrindinė funkcija: konvertuokite elektrinį valdymo signalą į bepakopį reguliuojamą oro slėgį, kad būtų galima automatiškai ir nuotoliniu būdu reguliuoti slėgį

     -- Veikimo principas: uždarojo ciklo elektropneumatinė proporcinga grįžtamojo ryšio sistema. Integruotas slėgio jutiklis stebi išėjimo slėgį realiu laiku ir automatiškai koreguoja nuokrypius, užtikrindamas išskirtinį valdymo tikslumą ir greitą atsako greitį.

     -- Aplinkos apsaugos laipsnis: IP65 atsparus dulkėms ir purslams, stabilus veikimas atšiauriomis pramoninių dirbtuvių sąlygomis

Didelio srauto serijos modelių greitos nuorodos lentelė

Universalios bendrosios techninės specifikacijos

     -- Taikomas skystis: sausas suslėgtas oras

     -- Maksimalus įleidimo slėgis: 1,0 MPa

     -- Aplinkos ir vidutinė temperatūra: -5 ~ +60 ℃

     -- Maitinimas: DC24V ±10% (dalinės versijos palaiko DC12–15V)

     -- Energijos suvartojimas: ≤ 4 W (modeliai su ryšiu)

     -- Monitoriaus išvesties signalas: Analoginis DC1–5V tiesinis su faktiniu išėjimo slėgiu

     -- Prievado sriegio parinktys: Rc / NPT / G lygiagretus sriegis, greito įstumimo jungiamosios detalės neprivalomos

Įvesties signalų tipai ir modelio priesagos apibrėžimas

  1. Galimi valdymo signalai

     -- Analoginis įėjimas (pagrindinis): DC0–10 V įtampos signalas, 4–20 mA srovės signalas

     -- Daugiapakopis išankstinis nustatymas: 4 taškų / 16 taškų I/O fiksuoto slėgio iš anksto nustatyta funkcija

     -- Lauko magistralės ryšys: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (reikalingas specialus ryšio plokštės priedas)

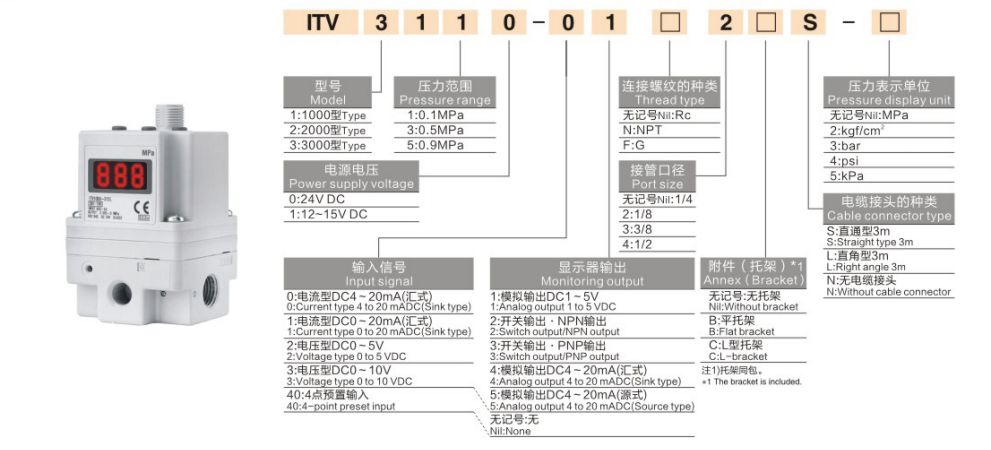

 2. Modelio kodo pavyzdys: ITV2050-31F2BN3

     -- ITV2050: ITV2000 vidutinio srauto serija

     -- 31: G1/4 prievado sriegis

     -- F: plokščias tvirtinimo laikiklis

     -- 2: DC0–10V analoginės įtampos įėjimas

Pagrindiniai produkto pranašumai

  1. Labai patobulintas didelio srauto našumas

     -- Didžiausia srauto talpa padidėjo maždaug 5 kartus, palyginti su standartinėmis mažo srauto ITV serijomis, puikiai tenkinant didelio skersmens cilindrų ir kelių cilindrų sinchroninės įrangos greito grįžtamojo judėjimo reikalavimus.

  2. Puikus didelio tikslumo ir ilgalaikis stabilumas

     -- Valdymo tikslumas ±1 % F.S., itin greitas atsako greitis ir nedideli slėgio svyravimai, idealiai tinka tiksliam surinkimui, puslaidininkių apdorojimui, automatiniam dengimui ir kitoms aukšto standarto gamybos linijoms.

  3. Kompaktiškas lengvas optimizuotas kontūras

     -- ITV2100 modelio svoris sumažėjo 19 %, palyginti su ankstesne karta, lankstus laikiklis ir pagrindo tvirtinimas, kad tilptų į ribotą montavimo vietą.

  4. Patogus vartotojui protingas veikimas

     -- Integruotas didelio ryškumo LED skaitmeninis ekranas, skirtas slėgio vertės vizualizavimui realiuoju laiku; įrengtas savidiagnostikos algoritmas ir gedimų aliarmo išvestis, siekiant supaprastinti trikčių šalinimą ir priežiūrą vietoje.

Tipiški pramoninio pritaikymo scenarijai

     -- Slėgio valdymas didelio srauto cilindrams ir pneumatinėms pavaroms: pakavimo mašinos, automatinio dozavimo ir klijavimo įranga

     -- Daugiapakopis automatinis slėgio perjungimas: suvirinimo įranga, kniedijimo stotys, plėvelės ir vielos įtempimo valdymo sistemos

     – Itin tikslios pneumatinės procesų kilpos: puslaidininkių gamyba, optiniai bandymai, medicinos tiksli automatikos įranga

     -- Centralizuotas nuotolinis slėgio reguliavimas automatinėse gamybos linijose: pakeiskite kelis rankinių reguliatorių rinkinius, kad galėtumėte vienu langeliu skaitmeniniu slėgio valdymu

Modelio pasirinkimo gairės

     -- Pasirinkite seriją pagal reikalingą srautą: ITV1100 mikro mažam srautui, ITV2100 universaliam vidutiniam srautui, ITV3100 didelio srauto sunkios apkrovos įrangai

     -- Patvirtinkite reguliuojamo slėgio diapazoną, kad būtų visiškai patenkinti visi proceso darbinio slėgio reikalavimai (0,005–0,9 MPa visas diapazonas, pasirenkamas)

     -- Suderinti valdymo signalo tipą: DC0–10V analoginė įtampa kaip standartinis pasirinkimas; pasirinkite specialią ryšio plokštę, jei reikalingas skaitmeninis lauko magistralės valdymas

     -- Patvirtinkite montavimo formą: pagrindo tvirtinimas / šoninis tvirtinimas / laikiklio laikiklis, kad atitiktų oro vamzdyno išdėstymą vietoje

Vieno sakinio santrauka

     SOLH ITV didelio srauto elektropneumatinis proporcinis vožtuvas realizuoja bepakopį skaitmeninį slėgio reguliavimą per elektrinius valdymo signalus, aprūpintas itin dideliu srauto pajėgumu, IP65 pramonine apsauga ir kelių tipų analoginio/lauko magistralės signalų sąsajomis, tarnaujantis kaip pagrindinis valdymo komponentas nuotoliniam, didelio tikslumo, didelio tūrio oro slėgio reguliavimui visose automatizuotose pneumatinėse sistemose.
