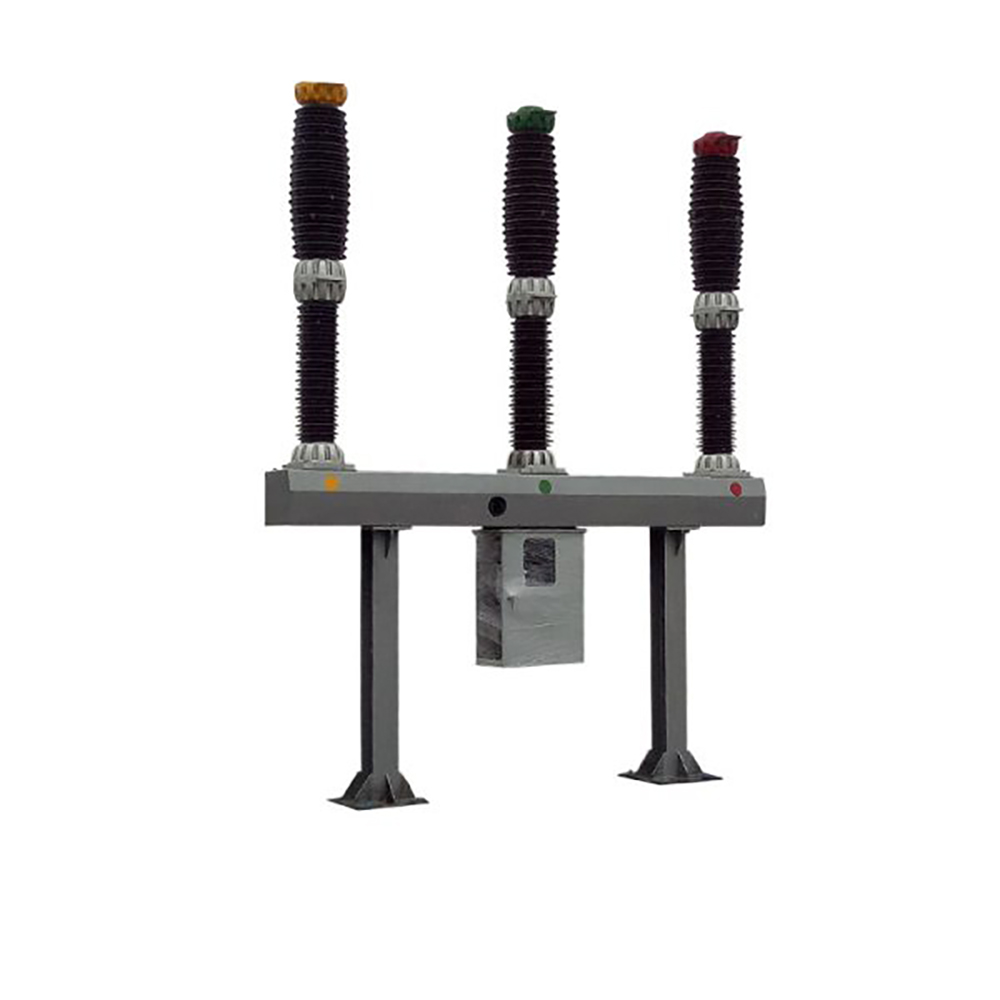

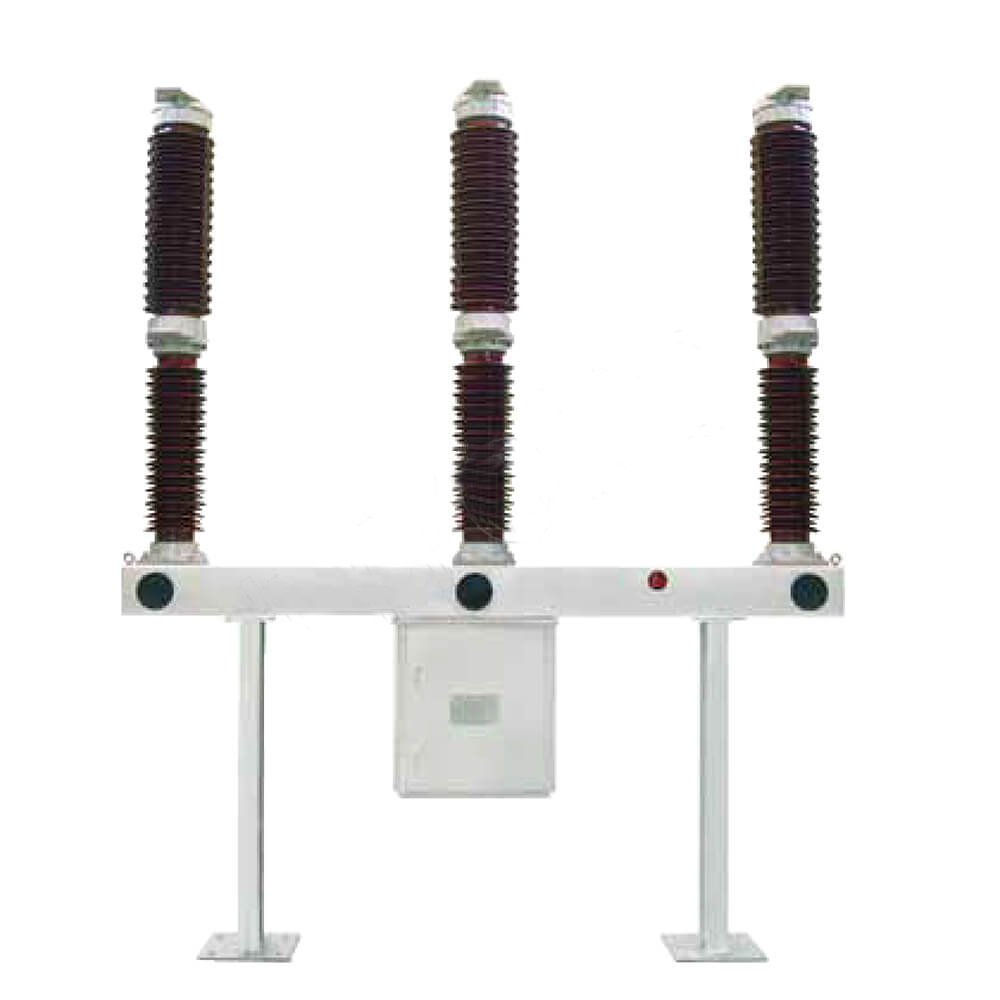

LW36-126 110KV 126KV Outdoor SF6 grandinės pertraukiklis

LW36-126 110KV 126KV Outdoor SF6 grandinės pertraukiklis

LW36-126/145 yra kombinuotas aparatas, apimantis SF6 tiesioginio rezervuaro grandinės pertraukiklį su savaime suprantamu lanko išnykimo technologija. Grandinės pertraukikliai yra skirti vienkartiniam ar trims stulpams. Jis gali reguliariai veikti ir taip pat gali būti naudojamas kaip jungiamojo grandinės pertraukiklio. Naujasis pavasario eksploatavimo mechanizmas užtikrina didelį patikimumą ir saugumą.

„LW36-126/3150-40“ savarankiškas aukštos įtampos SF6 grandinės pertraukiklis yra lauko grandinės pertraukiklis, skirtas aukštos įtampos kintamosios srovės sistemoms. Tai idealiai tinka naudoti elektriniuose tinkluose, kurių maksimali įtampa yra 145 kV, o vardinio dažnio dažnis yra 50 Hz. Šis grandinės pertraukiklis yra naudojamas nutraukti vardines sroves, gedimų sroves ar perjungti grandines, užtikrinant esminę valdymo ir energijos sistemų apsaugą. Jis taip pat tinka naudoti kaip nuorodos pertraukiklį tinklo sujungimuose.

Šis produktas naudoja SF6 dujas kaip ir lanką gesinimo ir izoliacinę terpę. Jame yra naujausia savaime suprantama lanko gesinimo technologija ir yra naujas pavasarį valdomas mechanizmas. „LW36-126/3150-40“ siūlo ilgą elektrinį laiką, mažai veikimo pastangų, mažą triukšmą ir didelį patikimumą, todėl tai yra patikimiausias pasirinkimas didelio aukščio vietose arba 132 kV galios sistemose. Tai taip pat gali pakeisti to paties tipo importuotus produktus.

Struktūrinės savybės

Grandinės pertraukiklis priima trifazį porceliano kolonėlės vienos pertraukos struktūrą. Trys etapai yra aprūpinti pavasario veikimo mechanizmu, kuris yra išdėstytas centralizuotai ir valdomas trijų fazių, taigi išvaizda yra nauja ir išskirtinė. Grandinės pertraukiklis naudoja SF6 dujas kaip izoliaciją ir lanko gesinimo terpę. Veikimo metu sujungtos trijų polių sf6 dujos, esančios grandinės pertraukiklio, o rodyklės tipo tankio relė naudojama jo slėgiui ir tankio eigai stebėti. Dėl savaiminio energijos lanko gesinimo principo ir optimizuoto projekto grandinės pertraukiklio judėjimo sistemoje, mechaninis efektyvumas efektyviai pagerėja, o eksploatavimo darbas yra sumažintas iki minimumo;

Puikus lūžio našumas ir ilgas elektrinis gyvenimas;

Montavimo rėmas ir atrama yra pagaminti iš aukštos kokybės plieninių plokštelių, kurios yra sulenktos. Paviršiaus apdorojimas priima karštakojamąjį cinkavimo procesą. Visos paveiktos tvirtinimo detalės yra pagamintos iš didelio stiprumo medžiagų ir cinkuotų karštakojų arba nerūdijančio plieno standartinių dalių. Mechanizmo dėžutės apvalkalas yra pagamintas iš nerūdijančio plieno, todėl produktas turi puikų atsparumą korozijai; didelis mechaninis patikimumas ir gali būti dažnai naudojamas;

Dėl būdingo didelio sieros heksafluoridų dujų izoliacijos stiprumo ir optimalaus grandinės pertraukiklio kontaktinio judėjimo, grandinės pertraukiklis sulaužo talpinę srovę be karaliaus; Išorinis izoliacijos lygis yra aukštas, išorinė izoliacija yra suprojektuota dideliu šliaužimo atstumu, šliaužimo santykio atstumas yra ≥ 31 mm/kV, o atsparumo nešvarumui našumas yra puikus. Jis taip pat gali saugiai veikti atšiaurioje aplinkoje;

Stiprus srovės nešiojimo pajėgumas: Temperatūros kilimo bandymas atliekamas pagal 1,2 karto didesnį nei 3150A įvertintą srovę, tai yra, 3780a, ir vis dar yra didelis kraštas, skirtas temperatūros kilimui kiekviename taške;

Bendra produkto išvaizda yra kompaktiška, patogi įrengimas vietoje ir paleidimas vietoje, o techninės priežiūros darbo krūvis yra nedidelis.

Programos:

Apsauga nuo maitinimo tinklo: plačiai naudojama 132 kV ar aukštesnės įtampos elektros tinkluose apsaugai ir valdymui.

Perjungimo operacijos: Tinka grandinės perjungimui ir kaip jungties pertraukiklio jungikliams sujungti.

Didelio aukščio naudojimas: idealiai tinka naudoti didelio aukščio vietose dėl tvirto dizaino ir pažangių technologijų.

Aplinkos sąlygos naudojimui

Įprastos aplinkos sąlygos, skirtos naudoti šiuos reikalavimus:

A) aplinkos oro temperatūra -25 ℃ (-40 ℃) ~ +40 ℃;

b) aukštis ≤2500 m (2000 m);

c) vėjo greitis ≤34m/s;

d) dienos temperatūros skirtumas ≤25 ℃;

e) saulės intensyvumas ≤1000W/m;

f) žemės drebėjimo pasipriešinimo lygio žemės drebėjimo intensyvumas 8 laipsniai (horizontalus pagreitis 0,2 g, vertikalus pagreitis 0,1 g);

g) ledo storis ≤10 mm;

h) oro taršos lygis neviršija ⅲ lygio GB/T 5582;

i) montavimo vieta lauke.

Jei vartotojas turi specialius reikalavimus naudoti aplinkos sąlygas, jis gali derėtis su Liyond ekspertais.

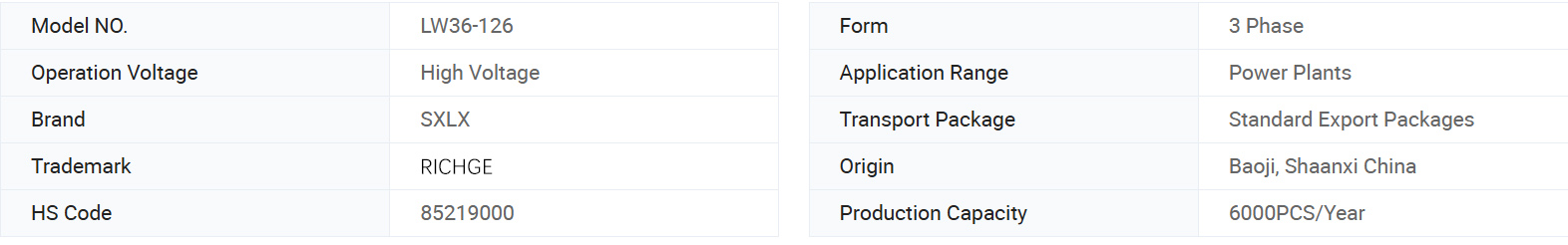

Pagrindinė informacija.

Techniniai parametrai

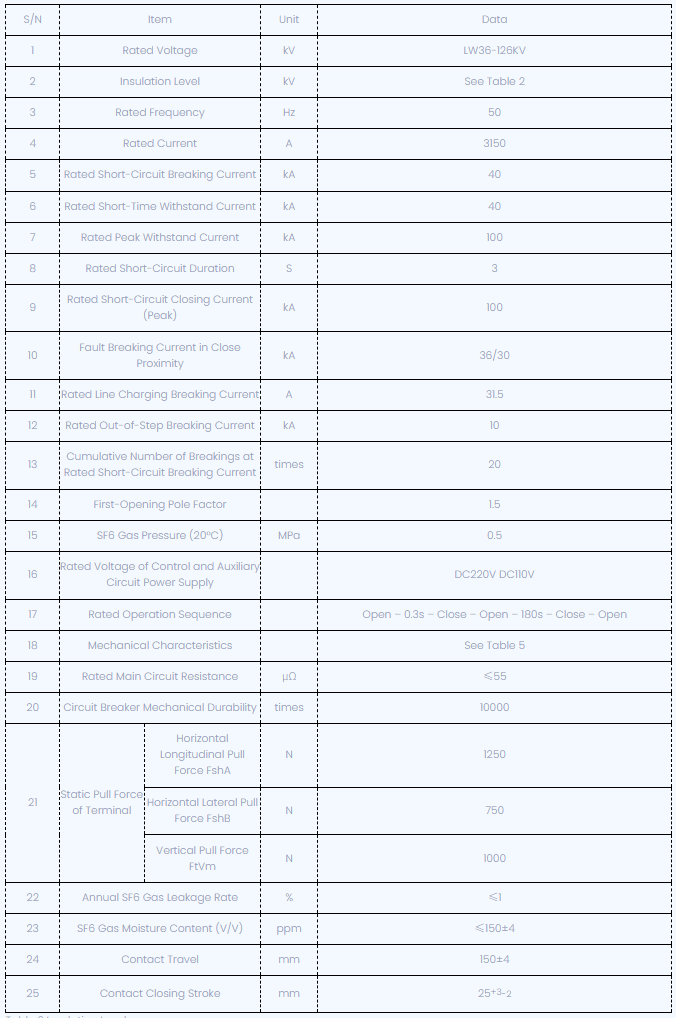

LW36-126 SF6 grandinės pertraukiklio techniniai parametrai

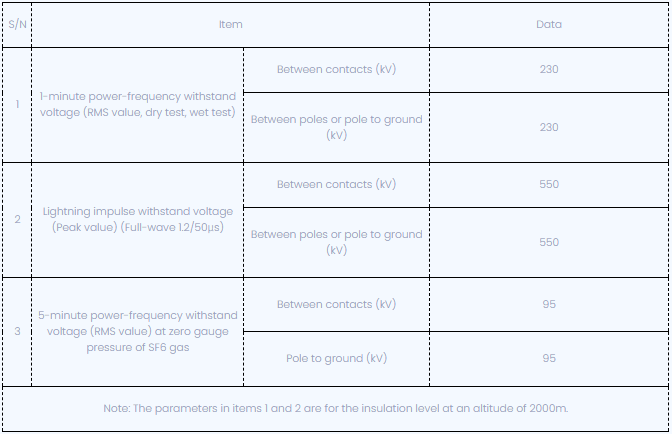

2 lentelė

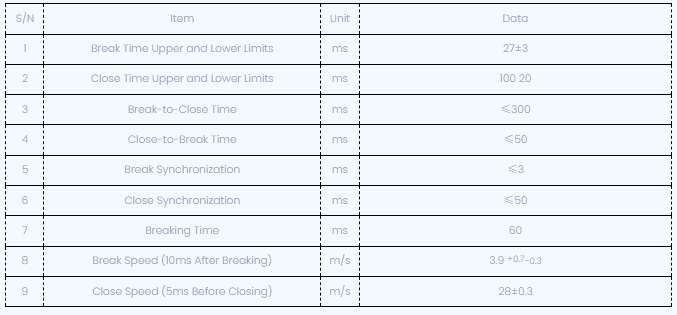

3 lentelė

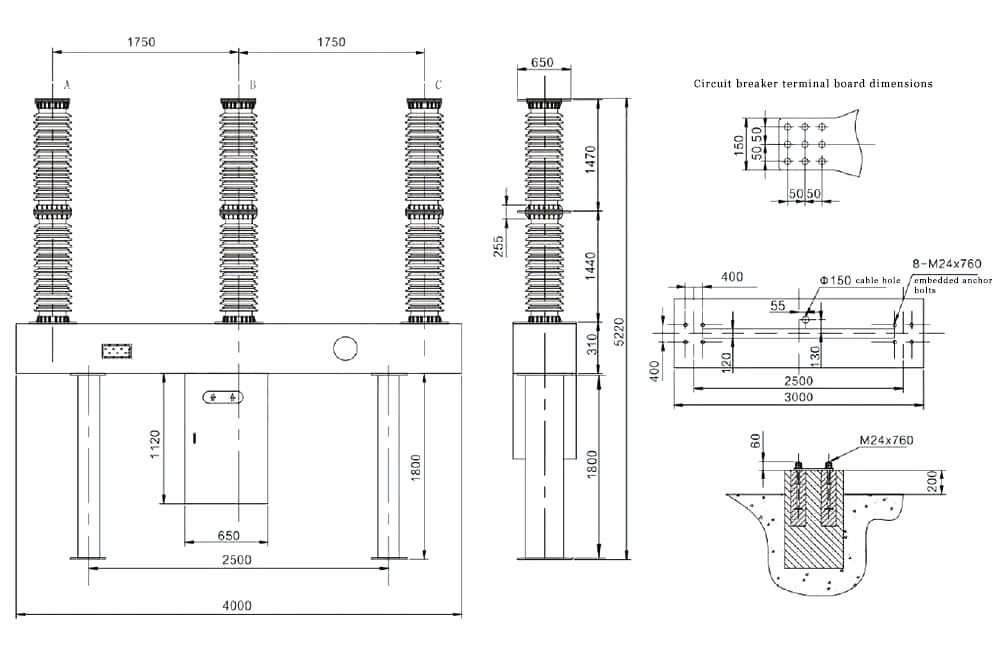

Techninis piešimas

LW36 SF6 grandinės pertraukiklio užsakymo pranešimas

Grandinės pertraukiklio modelis ir specifikacijos;

Nominuoti elektriniai parametrai (įtampa, srovė, lūžio srovė ir kt.)

Aplinkos sąlygos naudojimui (aplinkos temperatūra, aukštis, aplinkos taršos lygis)

Įvertintos valdymo grandinės elektriniai parametrai (vardine energijos kaupimo variklio įtampa, vardine atidarymo ir uždarymo ritės įtampa);

Reikalinga atsarginių dalių pavadinimas ir kiekis, reikalinga speciali įranga ir įrankiai (reikia užsisakyti atskirai);

Pirminio viršutinio gnybto laidų kryptis.

LW36 SF6 grandinės pertraukiklio užsakymo pranešimas

Grandinės pertraukiklio modelis ir specifikacijos;

Nominuoti elektriniai parametrai (įtampa, srovė, lūžio srovė ir kt.)

Aplinkos sąlygos naudojimui (aplinkos temperatūra, aukštis, aplinkos taršos lygis)

Įvertintos valdymo grandinės elektriniai parametrai (vardine energijos kaupimo variklio įtampa, vardine atidarymo ir uždarymo ritės įtampa);

Reikalinga atsarginių dalių pavadinimas ir kiekis, reikalinga speciali įranga ir įrankiai (reikia užsisakyti atskirai);

Pirminio viršutinio gnybto laidų kryptis.
