M5 serijos 5/2 krypčių mechaninis vožtuvas | M5 sriegio eigos ir rankinis valdymo vožtuvas

Gamintojas: SOLH by Richge Technology | 5/2 krypčių spyruoklinis grįžtamasis mechaninis ir rankinis valdymo vožtuvas su M5 × 0,8 sriegiu

1. Produkto apžvalga

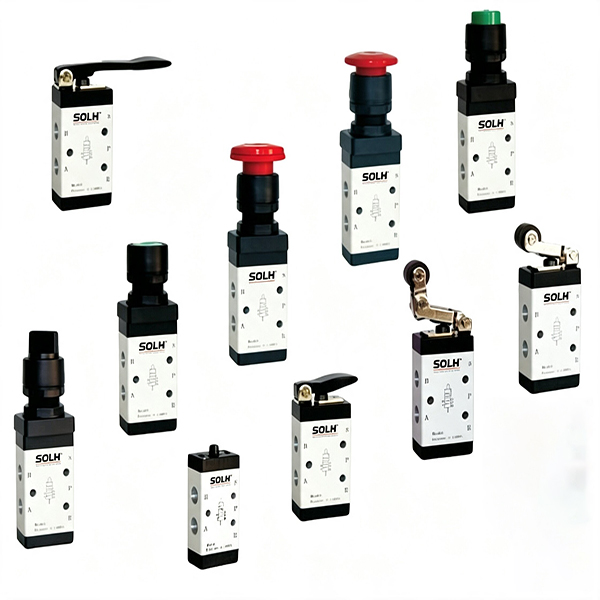

     SOLH M5 serija yra profesionali5/2 krypčių ritės tipo mechaninis vožtuvas su vieninga M5 × 0,8 smulkių sriegių sąsaja. Dėl konstrukcijos be ritės jis realizuoja oro grandinės reversavimą tik išorine mechanine jėga ir automatiniu spyruokliniu atstatymu. Plačiai taikoma cilindro eigos ribinei padėties nustatymui, signalo grįžtamajam ryšiui vietoje ir įrangos rankiniam paleidimo-sustabdymo pneumatiniam valdymui. Visą seriją sudaro du pagrindiniai tipai: mechaninis gaidukas (ritinukas / stūmoklis) ir rankinis valdymas (mygtukas / svirtis). Jį galima visiškai pakeisti su AirTAC M5 serijos ir universaliais buitiniais mechaniniais vožtuvais, skirtais tiesioginiam pakeitimui.

  1.1 Standartinė oro uosto apibrėžtis

     • P prievadas: Pagrindinė suspausto oro įleidimo anga

     • A/B darbo prievadai: Sujunkite su dvigubo veikimo cilindrais, kad valdytumėte teleskopiškai

     • R1/R2 dvigubos išmetimo angos: Šoninės vožtuvo korpuso išmetimo angos, tiesiogiai suderinamos su mikro duslintuvu, kad sumažintų triukšmą ir apsaugotų nuo dulkių

     • Pagrindinė funkcija: 5/2 krypčių spyruoklinio grąžinimo struktūra, pašalinus išorinę jėgą, automatiškai atkuriama pradinė būsena

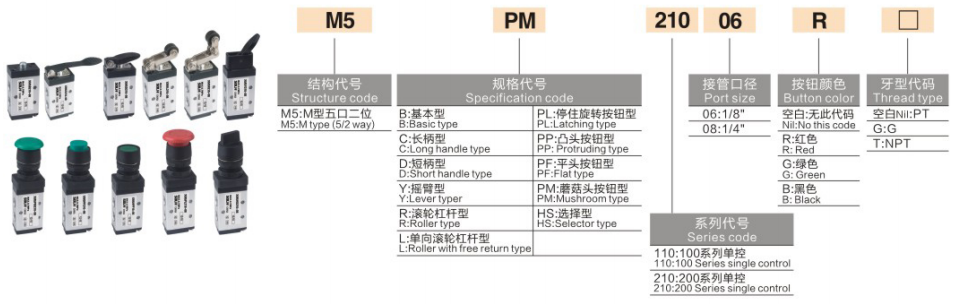

2. Modelio kodavimo ir galvutės tipo pasirinkimo vadovas (pagrindinio pasirinkimo pagrindas)

 1. Vieninga kodavimo taisyklė: M5【Galvos kodas】-05 (05 reiškia vieningą M5 sriegio prievadą visai serijai)

 2. Modelio pavyzdys: M5R-05 | Ritininės svirties tipo 5/2 krypčių mechaninis vožtuvas su standartine M5 sriegio prievadu

3. Pagrindiniai techniniai parametrai

4. Struktūriniai pagrindiniai privalumai

     • Subalansuota ritės struktūra: Priima subalansuotą slydimo ritės dizainą, be oro šaltinio priešslėgio trukdžių. Norint užbaigti atbulinės eigos veiksmą jautriu ir lengvu valdymu, reikia tik nedidelės išorinės jėgos.

     • Dvigubo padalijimo išmetimo dizainas: Nepriklausomi R1/R2 dvišaliai išmetimo angos su išoriniu išdėstymu. Tiesiogiai sumontuokite mikro duslintuvus, kad efektyviai sumažintumėte triukšmą ir izoliuotumėte dulkes, užtikrinant stabilų ir ilgalaikį veikimą.

     • Kelių kampų montavimas: Viršutinė ir apatinė vožtuvo korpuso dalys yra rezervuotos su tvirtinimo angomis, kurios palaiko savavališką fiksuotą montavimą kampu, kad būtų galima prisitaikyti prie įvairių įrangos erdvės išdėstymo.

     • Visos serijos universalus pakeičiamumas: Suvienodintas bendras vožtuvo korpuso dydis visai M5 serijai, suderinamas su tos pačios specifikacijos kolektoriaus pagrindu, kad būtų galima nemokamai pakeisti ir moduliuoti.

5. Atraminiai priedai ir kolektoriaus bazė

     • M5 kolektoriaus bazė (M5M): 1F/2F/3F kelių grandžių kolektoriaus plokštės, realizuojančios centralizuotą P prievado oro tiekimą, pakeičiančios išsibarsčiusius vieno vožtuvo vamzdynus, kad būtų supaprastintas grandinės išdėstymas.

     • Pagalbiniai pagalbiniai įrenginiai: M5 iki G1/8 mažinančios tiesios jungiamosios detalės, M5 mikro duslintuvai, M5 greitosios jungtys (atitinka φ3/φ4 oro vamzdžius), fiksuoti tvirtinimo laikikliai.

6. Pasirinkimo skirtumas: M5 vs S3 mechaninis vožtuvas

7. Klasikinės taikymo grandinės

     • Cilindro ribos valdymas: Cilindro pertvara paleidžia M5R ritinėlio mechaninį vožtuvą, išveda pilotinį oro signalą, kad valdytų 4V solenoidinį vožtuvą, realizuodamas automatinį atbulinį eigą, kai cilindras pasiekia nurodytą padėtį.

     • Rankinis start-stop valdymas: M5PP grybų mygtuko vožtuvas tiesiogiai valdo teleskopinį mažų dvigubo veikimo cilindrų veikimą, kad būtų galima rankiniu būdu valdyti vietoje.

     • Surinkimo linijos įrankių aptikimas: M5B stūmoklio viršutinio strypo vožtuvas veikia kaip formoje esantis aptikimo jungiklis, kad automatinis pneumatinis loginis paleidimas įrankiams nustatyti.

Vieno sakinio santrauka

     SOLH M5 serija yra pilnai veikiantis 5/2 krypčių spyruoklinis grįžtamasis mechaninis vožtuvas su vieningu M5 × 0,8 sriegiu. Integruotas mechaninis eigos apribojimas ir keli rankinio valdymo režimai, pasižymi jautriu veikimu, patvariu veikimu ir universaliu pakeičiamumu, todėl yra tinkamiausias mikro pneumatinis valdymo komponentas, skirtas cilindro signalo grįžtamajam ryšiui ir įrangos rankiniam pneumatiniam perjungimui.
