MA serijos nerūdijančio plieno mini cilindras (ekonominis bendras tipas)

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH MA serijos ekonomiškas nerūdijančio plieno mini cilindras, angos dydis φ16/20/25/32/40/50/63mm. Keičiamas su SMC CM2/CM3 serija. Didelės sąnaudos, brandi konstrukcija, universalūs montavimo matmenys ir atsparumas korozijai. Plačiai taikoma lengvosios pramonės, elektronikos, pakavimo, maisto ir mažos automatikos įrangoje, skirta lengvam ir vidutiniam apkrovimui, biudžetui jautrioms, švarioms ar drėgnoms darbo sąlygoms.

Pagrindinės struktūros ir dizaino ypatybės

   1. Standartas: įmonės vidinis standartas, labai keičiamas su SMC CM2/CM3.

   2. Medžiaga: 304 nerūdijančio plieno statinė ir stūmoklio strypas, aliuminio lydinio galiniai dangteliai, atsparūs rūdims drėgnai, silpnai rūgščiai, silpnai šarmui ir švariai aplinkai.

   3. Struktūra: ruloninis galinis dangtelis ir statinės jungtis, stabili struktūra ir konkurencinga kaina, tiesi cilindro forma, kad būtų lengviau prižiūrėti.

   4. Veikimo variantai

     -- MA dvigubo veikimo: oro tiekimas iš abiejų galų, labiausiai paplitęs standartinis modelis

     -- MSA vieno veikimo spyruoklės išplėtimas: išsiplės automatiškai, kai oras nutrūksta

     -- MTA vieno veikimo spyruoklinis grįžtamasis mechanizmas: automatiškai įsitraukite, kai oras nutrūksta

     -- MAD dvigubas strypas: strypas ištiestas iš abiejų pusių, sinchroninis judėjimas, dvigubas efektyvus smūgis

     -- MAJ reguliuojamas eiga: dvigubas veikimas su tiksliu eigos reguliavimu, kad būtų galima tiksliai nustatyti

   5. Pagalvėlė: standartinė guminė nuo susidūrimo apsauganti trinkelė; MAC pasirenkama reguliuojama oro pagalvė, skirta sumažinti smūgius ir triukšmą judant dideliu greičiu.

   6. Sandarinimas: specialus dvikryptis sandariklis su alyvos laikymo grioveliu, žemas paleidimo slėgis, veikimas be alyvos, tarnavimo laikas ≥5 milijonai ciklų.

   7. Padėties aptikimas: visuose modeliuose įmontuotas magnetinis žiedas (su priesaga S), suderinamas su AirTAC CS1-G arba SMC M9B magnetiniais jungikliais stūmoklio padėties grįžtamajam ryšiui.

Išsami modelio kodavimo taisyklė

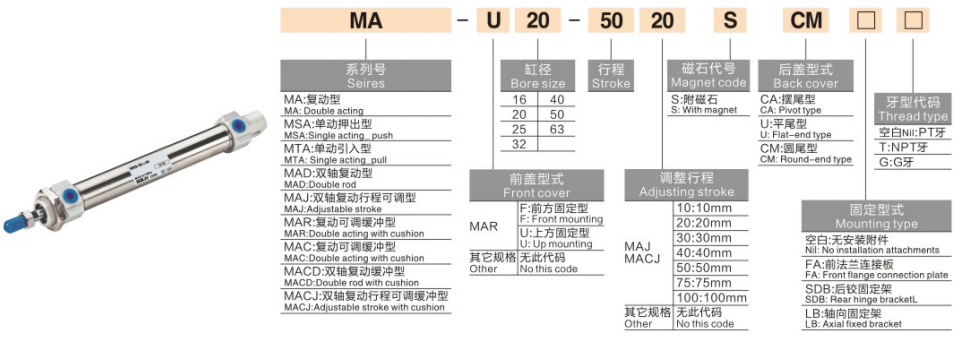

   1. Modelio pavyzdys: MA25-100S-CM-FA

Standartinių užsakymų nuorodų pavyzdžiai

     -- MA32-75S-CM: skylė 32, eiga 75, dvigubo veikimo, cilindrinė uodega, įmontuotas magnetas

     -- MTA20-50S-U: skylė 20, eiga 50, vieno veikimo spyruoklinis grąžinimas, plokščia uodega

     -- MAJ40-100S-CA: skylė 40, eiga 100, reguliuojamas eiga, uodega

Universalios techninės specifikacijos

Teorinė traukos ir traukos jėga @0,5 MPa (vienas strypas, vienetas: N)

   1. Dvigubo veikimo MA

   2. Vieno veikimo MTA (pavasario grįžimas @0,5 MPa)

Montavimo formos ir išvestiniai modeliai

   1. Galinė uodega ir tvirtinimo parinktys

     -- CM Cilindrinė uodega: standartinis tiesus tvirtinimas (populiariausias)

     -- CA „Clevis“ uodega: užpakalinis šarnyrinis svyravimo mechanizmas

     -- U Plokščia uodega: plokštuminis montavimas ribotai ašinei erdvei

     -- FA/FB flanšas: priekinio/galinio flanšo plokštės tvirtinimas

     -- LB Kojos laikiklis: šoninio ašinio laikiklio montavimas

     -- SDB Dviguba mova: šarnyrinė jungtis, skirta siūbuoti

   2. Pagrindinės išvestinės versijos

     -- MA: standartinis dvigubo veikimo su įmontuotu magnetu

     -- MSA/MTA: vieno veikimo spyruoklės išplėtimas / spyruoklės grąžinimas

     -- MAD: dvigubo strypo dvigubo veikimo

     -- MAJ: reguliuojamas dvigubo veikimo eiga

     -- MAC: dvigubo veikimo su reguliuojama oro pagalve

3 žingsnių greito pasirinkimo vadovas

   1. Skylės pasirinkimas: apskaičiuokite reikalingą trauką ir horizontalią apkrovą, rezervuokite ≥50% saugos ribą; rinkitės MA pirmenybę lengviems ir vidutiniams apkrovoms bei sąnaudoms jautriems projektams.

   2. Eigos patvirtinimas: pridėkite papildomą 10–20 mm važiavimo maržą; Maksimalus eiga: dvigubo veikimo ≤500 mm, vieno veikimo ≤100 mm.

   3. Konfigūracijos suderinimas

     -- Veikimas: dvigubo veikimo → MA; vienpusio veikimo spyruoklinis grąžinimas → MTA; tikslus taktų derinimas → MAJ

     -- Pagalvė: pasirinkite MAC reguliuojamą oro pagalvę, kai važiuojate greičiu＞500 mm/s

     -- Padėties grįžtamasis ryšys: visuose modeliuose yra įmontuotas magnetas, atitinka CS1-G / M9B magnetinius jungiklius

Vieno sakinio santrauka

     SOLH MA ekonomiškas nerūdijančio plieno mini cilindras yra keičiamas su SMC CM2 / CM3 serija, siūlo daugybę variantų ir daugybę montavimo pasirinkimų, ekonomišką linijinę pavarą, skirtą lengvos ir vidutinės apkrovos automatizavimui, pakavimui, maisto ir elektroninėms gamybos linijoms.
