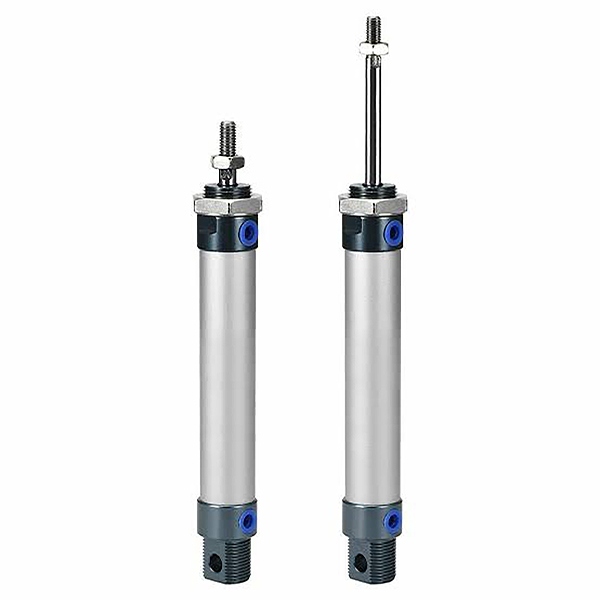

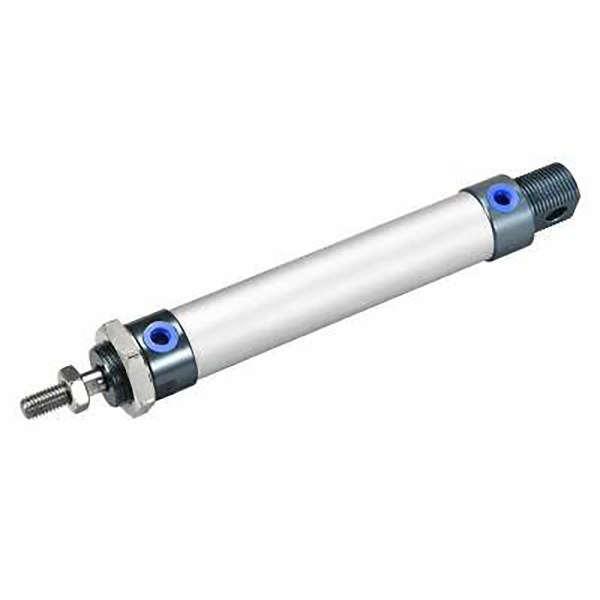

MAL serijos aliuminio lydinio mini cilindras | Lengvas, ekonomiškas pneumatinis cilindras

Gamintojas: SOLH by Richge Technology

1. Produkto apžvalga ir pagrindinės struktūrinės savybės

     SOLH MAL serija yra lengvas ir ekonomiškas aliuminio lydinio mini pneumatinis cilindras, plačiai pripažintas rinkoje kaip ekonomiškas mini cilindrų sprendimas. Anoduoto aliuminio lydinio cilindro vamzdis ir nerūdijančio plieno stūmoklio strypas pasižymi itin lengvu svoriu, kompaktiška konstrukcija ir mažomis sąnaudomis. Puikiai suderinamas su MA ir CM2 serijomis, jis idealiai tinka mažos apkrovos, ekonomiškai jautriai automatizuotai įrangai elektronikos, pakavimo, lengvosios pramonės ir sauso mažai dulkių darbo scenarijuose.

  1.1 Universalus standartas ir didelis pakeičiamumas

     Pagaminta pagal vietinius universalius pramoninius standartus su vieningais montavimo matmenimis ir sąsajos specifikacijomis. Jis užtikrina puikų struktūrinį ir matmenų pakeičiamumą su pagrindiniais MA ir CM2 serijos cilindrais, palaiko nulinės modifikacijos pakeitimą, įrangos atnaujinimą ir serijinį standartizuotą surinkimą.

  1.2 Lengvos medžiagos konstrukcija

     Pagaminta iš aukščiausios kokybės anoduoto aliuminio lydinio cilindro vamzdžio ir aliuminio lydinio galinių dangtelių, suderintų su antikoroziniu nerūdijančio plieno stūmoklio kotu. Palyginti su įprastais MA serijos cilindrais, MAL serija yra 15% lengvesnė ir maždaug 10 mm trumpesnė viso ilgio. Jis užtikrina puikų nešiojamumą ir kompaktišką montavimo našumą, tuo pačiu efektyviai kontroliuojant išlaidas.

  1.3 Stabili sriegio fiksavimo konstrukcija

     Dviejų galų dangtelio sriegio fiksavimo technologija su sandaria ir stabilia surinkimo struktūra. Supaprastinta apvali tiesi išvaizda užtikrina paprastą bendrą struktūrą ir patogų kasdienį išmontavimą, priežiūrą ir derinimą, labai sumažinant vėlesnes lengvų automatizuotų gamybos linijų eksploatavimo ir priežiūros išlaidas.

  1.4 Įvairios judėjimo ir funkcinės išvestinės priemonės

     • MAL dvigubas veikimas: Dviejų galų oro įsiurbimo stūmoklinis judesys, universaliausias standartinis įprastos lengvos apkrovos linijinės automatikos tipas.

     • MSAL vieno veikimo (išstumti): Spyruoklinio išstūmimo konstrukcija, automatinis strypo pratęsimas po elektros energijos tiekimo dingimo saugos atstatymo mechanizmams.

     • Vieno vaidmens MTAL (atsitraukti): spyruoklinio grąžinimo konstrukcija, automatinis strypo įtraukimas nutrūkus elektros tiekimui, atsižvelgiant į apsauginės padėties nustatymo scenarijus.

     • MALD Dvigubas strypas: Dviejų galų išėjimo stūmoklio kotas, užtikrinantis sinchroninį veikimą ir dvigubą efektyvų eigą, užtikrinančią tikslią sinchroninę transmisiją.

     • MALJ reguliuojamas eiga: Dvigubo veikimo konstrukcija su reguliuojamu judesiu, užtikrinančiu tikslią padėties nustatymą ir lankstų eigos kalibravimą įvairiems darbo poreikiams.

  1.5 Lankstus buferis ir patvari sandarinimo sistema

     Standartiškai komplektuojamas su aukštos kokybės guminiu buferiniu trinkelėmis, užtikrinančia pagrindinį triukšmo mažinimą ir smūgio sugėrimą; pasirenkamas patobulintas oro buferis (C kodas) efektyviai sumažina vibraciją ir triukšmą greito ciklinio veikimo metu. Mažos trinties dvikryptis kompozitinis sandariklis su įmontuotu alyvos laikymo grioveliu, cilindras pasižymi itin mažu paleidimo slėgiu ir stabiliu veikimu be alyvos, tarnavimo laikas iki 5 milijonų ciklų.

  1.6 Pasirenkama magnetinės indukcijos konfigūracija

     MAL serija palaiko pasirenkamą įmontuotą magnetinį žiedą (S kodą), puikiai suderinamą su CS1-G ir SMC M9B serijos magnetiniais jungikliais. Jis realizuoja tikslų stūmoklio padėties aptikimą realiuoju laiku ir elektrinio signalo sujungimą, tenkindamas automatinio ciklo padėties nustatymo ir pažangaus stebėjimo poreikius, keliamus lengvos automatikos įrangai.

2. Užpildykite modelio pavadinimo taisykles ir užsakymų pavyzdžius

  1. Tipinė modelio struktūra: MAL25-100S-CM-FA

 2. Standartinių užsakymų pavyzdžiai

     • Standartinis dvigubo veikimo magnetinis modelis: MAL32-75S-CM (32 mm anga, 75 mm eiga, apvali uodega, su magnetiniu žiedu)

     • Vieno veikimo pavasario sugrįžimo modelis: MTAL20-50S-U (20 mm anga, 50 mm eiga, plokščia uodega, vieno veikimo atstatymas)

     • Dvigubo strypo dvigubo veikimo modelis: MALD25-100S-CA (25 mm kiaurymė, 100 mm eiga, pasukama uodega, sinchroninis dvigubas strypas)

3. Pagrindiniai techniniai parametrai (standartinis tipas)

4. 0,5 MPa teorinės traukos ir įtampos atskaitos lentelė (vieno strypo)

 4.1 Dvigubo veikimo (MAL) našumo duomenys

  4.2 Vieno veikimo (MTAL Spring Return) našumo duomenys

5. Montavimo formos ir išvestiniai modeliai

  5.1 Įvairūs universalūs montavimo būdai

     • CM apvali uodega: Standartinis tiesus montavimas, universaliausias tipas, skirtas įprastiniam fiksuotam linijiniam lengvos apkrovos darbui

     • CA Swing Tail: Pasukama uodegos konstrukcija, tinka svyruojantiems, apverčiamiems ir jungiamiems mechaniniams mechanizmams

     • U plokščia uodega: Itin kompaktiškas plokščios uodegos dizainas, puikiai tinka itin plonam ir siauram įrengimo vietos išdėstymui

     • FA/FB priekinis/galinis flanšas: Priekinio ir galinio plokščio flanšo tvirtinimas, stabilus vertikalus montavimas lengvos apkrovos padėties nustatymo įrangai

     • LB pėdos laikiklis: Ašinis pėdos pagrindo tvirtinimas, patogus šoninis montavimas ir lankstus įrangos išdėstymas

     • SDB dvigubas ausų laikiklis: Dvigubo vyrio konstrukcija, prisitaikanti prie lanksčių siūbavimo ir specialių jungčių darbo sąlygų

  5.2 Pagrindinė išvestinių priemonių serija

     • MAL standartinis dvigubas veikimas: Universalus lengvas modelis su pasirenkamu magnetiniu žiedu bendrai lengvos apkrovos automatizavimui

     • MSAL/MTAL Vieno veikimo: Spyruoklinio išstūmimo / spyruoklinio grąžinimo tipai, skirti saugos atstatymui ir apsauginės padėties nustatymo scenarijams

     • MALD Dvigubas strypas: Dviejų galų sinchroninė išvesties struktūra, padvigubinanti efektyvų eigą ir pagerinanti veikimo stabilumą

     • MALJ reguliuojamas eiga: Pritaikoma eigos konstrukcija, skirta tiksliam padėties nustatymui ir kintamo eigos apdorojimo poreikiams

     • MALC reguliuojama pagalvėlė: patobulinta oro buferio struktūra, sumažinanti greito smūgio ir triukšmo dažnį cikliškai

6. MAL ir MA atrankos palyginimas

7. Trijų žingsnių greito pasirinkimo vadovas

     1. Gręžimo pasirinkimas: Pasirinkite tinkamą kiaurymės dydį, atsižvelgdami į faktinį krovinio svorį, palikite daugiau nei 50 % saugos ribą. Pirmenybę teikite MAL serijai mažos apkrovos ir biudžetui jautriems automatizavimo projektams.

     2. Brūkšnio pasirinkimas: faktinis darbinis smūgis plius 10–20 mm saugos riba; laikykitės standartinių eigos ribų: dvigubo veikimo ≤500 mm, vieno veikimo ≤150 mm.

     3. Funkcinė konfigūracija: Pasirinkite MAL standartiniam dvigubo veikimo, MTAL vieno veikimo spyruokliniam grąžinimui, MALD dvigubo strypo sinchroniniam veikimui. Norėdami dirbti dideliu greičiu (>500 mm/s), pasirinkite MALC oro pagalvę. Įrengti S magnetinį žiedą + CS1-G/M9B jungiklius automatiniam padėties aptikimui.

Vieno sakinio santrauka

     SOLH MAL serijos lengvas aliuminio lydinio mini cilindras pasižymi itin lengva kompaktiška konstrukcija, itin mažomis sąnaudomis ir įvairiomis funkcinėmis galimybėmis, todėl yra ekonomiškiausias pneumatinis sprendimas, skirtas mažos apkrovos, sausos aplinkos ir riboto biudžeto mažiems automatiniams įrenginiams.
