MBB serijos lengvas skersinės vairo trauklės standartinis cilindras

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

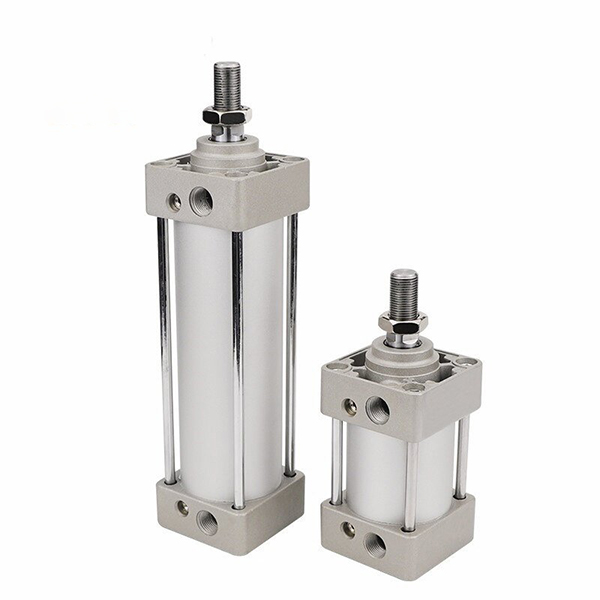

     SOLH MBB serijos lengvas vairo trauklės standartinis cilindras (MB-Z serija), patobulintas tradicinės MB serijos įpėdinis su 10% svorio sumažinimu. Su kvadratiniais galiniais dangteliais, reguliuojamomis dviejų galų oro pagalvėlėmis ir gausiomis tvirtinimo galimybėmis. Plačiai naudojamas bendrojoje automatikos įrangoje vidutinio greičio, aukšto dažnio ir vidutinės apkrovos sąlygomis. Montavimo matmenys atitinka ISO 15552 standartą, galima keisti su konkuruojančių firmų vairo trauklės cilindrais.

Pagrindinė struktūra ir funkcijos

   1. Konstrukcija: apvali aliuminio statinė, vidiniai sujungimo strypai, kvadratiniai galiniai dangteliai, reguliuojama oro pagalvė abiejuose galuose, didelis konstrukcijos tvirtumas.

   2. Medžiaga: kieto anoduoto aliuminio statinė, didelio stiprumo liejiniai galiniai dangteliai, kietas chromuotas stūmoklio strypas, didelio tempimo traukės, atsparios dilimui ir ilgas tarnavimo laikas.

   3. Veikimo variantai

     -- MBB: vieno strypo dvigubo veikimo (be įmontuoto magneto)

     -- MDBB: vieno strypo dvigubo veikimo (įmontuotas magnetinis žiedas automatiniam perjungimui)

     -- MBW/MDBW: dvigubo strypo dvigubo veikimo, puikus atsparumas sukimui

   4. Pagalvėlė: Nepriklausomai reguliuojama oro pagalvė abiejuose galuose, efektyviai sumažina gnybtų smūgį, vibraciją ir triukšmą.

   5. Jutiklio montavimas: iš anksto apdirbti grioveliai M9B/A93/M9BW magnetiniams automatiniams jungikliams stūmoklio padėčiai nustatyti.

   6. Lengvas patobulinimas: optimizuota galinio dangtelio geometrija, 10 % lengvesnė už seną MB modelį, lengviau surinkti ir transportuoti.

   7. Standartinis suderinamumas: ISO 15552 montavimo standartas, tiesioginis įvairių prekių ženklų sukeičiamumas.

Išsami modelio kodavimo taisyklė

   1. Modelio pavyzdys: MDBB40-100Z-M9BW

   2. Standartinių užsakymų pavyzdžiai

     -- MBB50-200Z: Bore50, insult200, lengvas pagrindinis modelis be magneto

     -- MDBB63-150Z-LB: skylė 63, eiga 150, įmontuotas magnetas, tvirtinimas ant kojos

     -- MDBB80-300Z-FA: skylė 80, eiga 300, strypo šoninio flanšo tvirtinimas

Pagrindinės techninės specifikacijos

Teorinė traukos ir traukos jėga @0,5 MPa (vienas strypas, vienetas: N)

 1. Dvigubo veikimo MBB / MDBB

Montavimo tipai ir išvestiniai modeliai

   1. Montavimo parinktys

     -- B Pagrindinis tipas: Tiesioginis montavimas per galinį dangtelį per skylutes

     -- LB laikiklis ant kojos: stabilus horizontalus montavimas esant didelei apkrovai

     -- FA/FB flanšas: strypo pusės / galvos pusės flanšas, skirtas vertikaliam montavimui

     -- C/D gnybtas: viengubas/dvigubas veržliaraktis, skirtas vyriams siūbuoti

     -- T Trunnion: Vidurinis svirties laikiklis, skirtas pasukimo mechanizmui

   2. Pagrindinė išvestinių priemonių serija

     -- MBB/MDBB/MBW: standartinis vieno strypo nemagnetinis / magnetas ir dvigubo strypo cilindras

     -- MBK/MDBK: nesisukantis strypo cilindras, kad stūmoklio kotas nesisuktų

     ---XB6 Aukštos temperatūros tipas: Darbo diapazonas -20 ~ +150 ℃

     ---XC6 nerūdijančio plieno stūmoklio strypas: skirta švelniai korozijai ir drėgnai aplinkai

3 žingsnių greito pasirinkimo vadovas

   1. Skylės pasirinkimas: apskaičiuokite reikiamą trauką pagal faktinę apkrovą, rezervas ≥50% saugos atsargos. Pirmenybę teikite MBB vidutinės spartos vidutinės apkrovos bendrajai automatikai.

   2. Eigos patvirtinimas: pridėkite 10–20 mm saugos ribą, kad būtų efektyvus judėjimas. Maksimalus standartinis eiga 1000 mm, pritaikyta iki 1500 mm.

   3. Konfigūracijos suderinimas

     -- Padėties aptikimas: pasirinkite MDBB įmontuoto magneto modelį, suderinkite M9B/A93 automatinius jungiklius.

     -- Tvirtinimas: LB kojinis laikiklis horizontaliai didelei apkrovai; FA flanšas pageidautinas montuojant vertikaliai.

     -- Specialios sąlygos: pasirinkite -XB6 aukštai temperatūrai, -XC6 nerūdijančio plieno strypą korozinei aplinkai.

Vieno sakinio santrauka

     SOLH MBB lengvas vairo trauklės standartinis cilindras atitinka ISO15552, turi reguliuojamą oro pagalvę ir kelis tvirtinimo būdus, idealią bendrosios paskirties linijinę pavarą vidutinės apkrovos aukšto dažnio automatizavimo gamybos linijoms.
