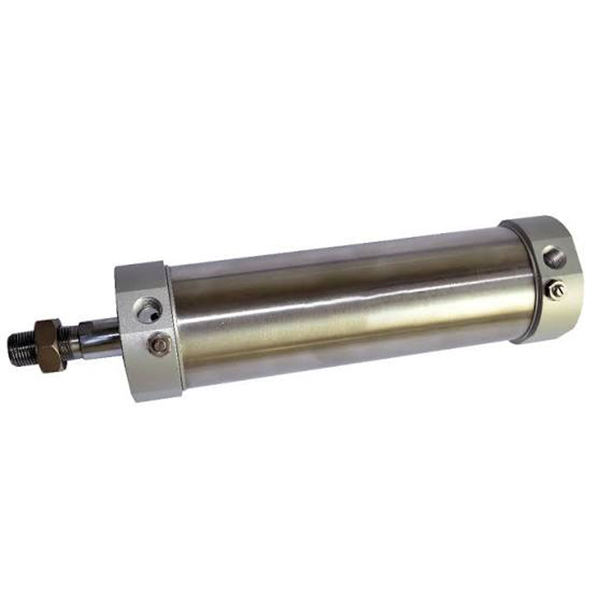

MG serijos nerūdijančio plieno mini cilindras | JIS standartinis korozijai atsparus pneumatinis cilindras

Gamintojas: SOLH by Richge Technology

1. Produkto apžvalga ir pagrindinės struktūrinės savybės

     SOLH MG serija yra patvarus visiškai nerūdijančio plieno mini pneumatinis cilindras, pagamintas pagal JIS pramonės standartus. Jis apima gręžimo diapazoną nuo φ20 iki φ63 mm, esantis tarp ekonomiškos MA serijos ir aukščiausios klasės CM2 serijos. Pasižymi puikiu atsparumu korozijai, atsparumu vibracijai ir itin ilgu tarnavimo laiku, todėl jis pasižymi puikiomis sąnaudomis. Visiškai keičiamas su SMC CM2 / CM3 serija, jis plačiai taikomas vidutinių ir aukštų standartų automatizavimo scenarijuose, įskaitant maisto, farmacijos, pakavimo, elektronikos, drėgnos ir silpnos rūgščių bazės darbo aplinką.

  1.1 JIS standartas ir didelis pakeičiamumas

     Griežtai gaminama pagal JIS standarto specifikacijas su vieningais montavimo matmenimis ir sąsajos standartais. Jis užtikrina tobulą matmenų ir konstrukcijų pakeičiamumą su SMC CM2 ir CM3 serijos cilindrais, palaiko nulinės modifikacijos pakeitimą, paketinį įrangos atnaujinimą ir standartizuotą automatizuotą linijų derinimą.

  1.2 Visa nerūdijančio plieno antikorozinė konstrukcija

     Pritaikyti aukščiausios kokybės SUS304 nerūdijančio plieno cilindro vamzdį ir stūmoklio strypą, suderintą su didelio stiprumo aliuminio lydinio galiniais gaubtais. Integruota medžiagos struktūra užtikrina puikų atsparumą rūdijimui, antikoroziją ir atsparumą slėgiui, stabiliai prisitaikanti prie atšiaurių darbo sąlygų, tokių kaip didelė drėgmė, dulkės, silpna rūgštis ir silpnas šarmas, gerokai pranoksta įprastų ekonomiškų cilindrų prisitaikymą prie aplinkos.

  1.3 Kniedės valcavimo inkapsuliavimo tvirta konstrukcija

     Profesionalios kniedės valcavimo kapsuliavimo technologijos pritaikymas galinio dangčio ir cilindro vamzdžio užspaudimo integravimui. Bendra konstrukcija yra sandari ir tvirta, pasižymi dideliu atsparumu vibracijai ir smūgiams, todėl ilgalaikio aukšto dažnio veikimo metu išvengiama laisvų jungčių. Supaprastinta apvali tiesi forma pasižymi paprasta struktūra ir patogia kasdienine priežiūra, todėl sumažėja eksploatavimo ir priežiūros išlaidos.

  1.4 Įvairios judėjimo ir funkcinės išvestinės priemonės

     • MG dviguba vaidyba: Dviejų galų oro įsiurbimo grįžtamasis judesys, universaliausias standartinis įprastinės linijinės automatikos tipas.

     • MSG vieno veikimo (išstumti): Spyruoklinė išstumiama konstrukcija, automatinis išplėtimas po elektros energijos tiekimo nutraukimo saugos atstatymo mechanizmams.

     • MTG vieno veikimo (atsitraukti): spyruoklinio grąžinimo konstrukcija, automatinis įtraukimas nutrūkus elektros tiekimui, atsižvelgiant į apsauginės padėties nustatymo scenarijus.

     • MGD dvigubas strypas: Dviejų galų išėjimo stūmoklio kotas, užtikrinantis sinchroninį judėjimą ir dvigubas efektyvus eiga, užtikrinanti tikslią sinchroninę transmisiją.

     • MGC reguliuojama pagalvėlė: Dvigubo veikimo su dviejų galų reguliuojamu oro buferiu, efektyviai sumažinančiu triukšmą ir smūgius greitam cikliniam veikimui.

     • MGCD dvigubo strypo pagalvėlė: Dvigubo strypo konstrukcija su reguliuojamu oro buferiu, derinant sinchroninį veikimą ir greitą stabilų veikimą.

  1.5  Patikima buferio ir mažos trinties sandarinimo sistema

     Standartiškai aprūpintas aukštos kokybės guma apsaugančia nuo susidūrimo padėklu pagrindiniam buferiui ir triukšmo mažinimui; MGC/MGCD patobulinti modeliai palaiko dviejų galų rankiniu būdu reguliuojamą oro pagalvę, puikiai prisitaikančią prie didelio greičio ir didelės apkrovos darbo sąlygų. Specialios formos dvikryptis kompozitinis sandariklis su įmontuotu alyvos laikymo grioveliu, cilindras pasižymi itin žemu paleidimo slėgiu, stabiliu veikimu be alyvos ir daugiau nei 8 milijonų ciklų eksploatavimo trukmės.

  1.6  Visos serijos įmontuota magnetinė indukcija

     Visoje MG serijoje yra įmontuotas magnetinis žiedas (S kodas standartiškai, nenuimamas), suderinamas su Airtac CS1-G ir SMC M9B serijos magnetiniais jungikliais. Jis palaiko tikslų stūmoklio padėties aptikimą realiuoju laiku ir elektrinio signalo jungtį, realizuodamas automatinį ciklo padėties nustatymą ir išmaniosios įrangos stebėjimą.

2. Užpildykite modelio pavadinimo taisykles ir užsakymų pavyzdžius

 1. Tipinė modelio struktūra: MG25-100S-CM-FA

 2. Standartinių užsakymų pavyzdžiai

     • Standartinis dvigubo veikimo magnetinis modelis: MG32-75S-CM (32 mm anga, 75 mm eiga, apvali uodega, įmontuotas magnetinis žiedas)

     • Reguliuojamas pagalvėlės dvigubo veikimo modelis: MGC40-100S-CA (40 mm anga, 100 mm eiga, pasukama uodega, reguliuojama oro pagalvė)

     • Vieno veikimo pavasario sugrįžimo modelis: MTG20-50S-U (20 mm anga, 50 mm eiga, plokščia uodega, vieno veikimo atstatymas)

3. Pagrindiniai techniniai parametrai (standartinis tipas)

4. 0,5 MPa teorinės traukos ir įtampos atskaitos lentelė (vieno strypo)

  4.1 Dvigubo veikimo (MG) našumo duomenys

  4.2 Vieno veikimo (MTG Spring Return) našumo duomenys

5. Montavimo formos ir išvestiniai modeliai

  5.1 Įvairūs universalūs montavimo būdai

     • CM apvali uodega: Standartinis tiesus montavimas, universaliausias tipas įprastiniam fiksuotam tiesiniam darbui

     • CA Swing Tail: Pasukama uodegos konstrukcija, specialiai pritaikyta svyruojantiems ir apverčiamiems mechaniniams mechanizmams

     • U plokščia uodega: Plokščios uodegos kompaktiškas dizainas, tinka itin plonai ir siaurai montavimo vietai

     • FA/FB priekinis/galinis flanšas: Priekinio ir galinio plokščio flanšo tvirtinimas, stabilus vertikalus montavimas, skirtas sunkioms apkrovoms

     • LB pėdos laikiklis: Ašinis pėdos pagrindo tvirtinimas, patogus šoninis montavimas ir įrangos išdėstymas

     • SDB dvigubas ausų laikiklis: Dviguba vyrių konstrukcija, lankstus siūbavimo režimas, skirtas specialioms jungtims

  5.2 Pagrindinė išvestinių priemonių serija

     • MG standartinis dvigubas veikimas: Universalus magnetinis modelis, skirtas bendrai vidutinio standarto automatikai

     • MSG/MTG Vieno veikimo: Spyruoklinio išstūmimo / spyruoklinio grąžinimo tipai saugiam atstatymui ir apsauginei padėties nustatymui

     • MGD dvigubas strypas: Dviejų galų sinchroninė išvesties struktūra, padvigubina eigą ir pagerina veikimo stabilumą

     • MGC reguliuojama pagalvėlė: patobulinta oro buferio struktūra, pageidautina greitam dažnam cikliniam veikimui

     • MGCD dvigubo strypo pagalvėlė: Integruotas dvigubo strypo sinchronizavimas ir reguliuojamas buferis, skirtas didelio tikslumo didelės spartos įrangai

6. MG vs MA vs CM2 atrankos palyginimas

7. Trijų žingsnių greito pasirinkimo vadovas

     1. Gręžimo pasirinkimas: Pasirinkite tinkamą kiaurymės dydį pagal faktinį apkrovos svorį, palikite daugiau nei 50% saugos ribą. Pirmenybę teikite MG serijai vidutinėms apkrovoms ir korozijai atsparioms darbo sąlygoms.

     2. Brūkšnio pasirinkimas: faktinis darbinis smūgis plius 10–20 mm saugos riba; laikykitės standartinių eigos ribų: dvigubo veikimo ≤500 mm, vieno veikimo ≤150 mm.

     3. Funkcinė konfigūracija: Pasirinkite MG standartiniam dvigubo veikimo režimui, MTG viengubo veikimo spyruokliniam grąžinimui, MGC – didelės spartos reguliuojamos pagalvėlės poreikiams. Visoje serijoje yra iš anksto įrengti magnetiniai žiedai, suderinami su CS1-G ir M9B magnetiniais jungikliais padėties aptikimui.

Vieno sakinio santrauka

     SOLH MG JIS standartinis nerūdijančio plieno mini cilindras subalansuoja aukštą atsparumą korozijai, ilgą tarnavimo laiką ir ekonomiškumą, su įvairiomis judėjimo ir montavimo galimybėmis, tarnauja kaip optimalus vidutinės klasės pneumatinis sprendimas maisto, farmacijos, pakavimo ir drėgnos aplinkos automatizavimo įrangai.
