MGG serijos sunkiasvoris ilgos eigos kreipiamojo strypo cilindras | Itin didelio standumo pneumatinis cilindras

Gamintojas: SOLH by Richge Technology

Produkto apžvalga ir pagrindinės struktūrinės savybės

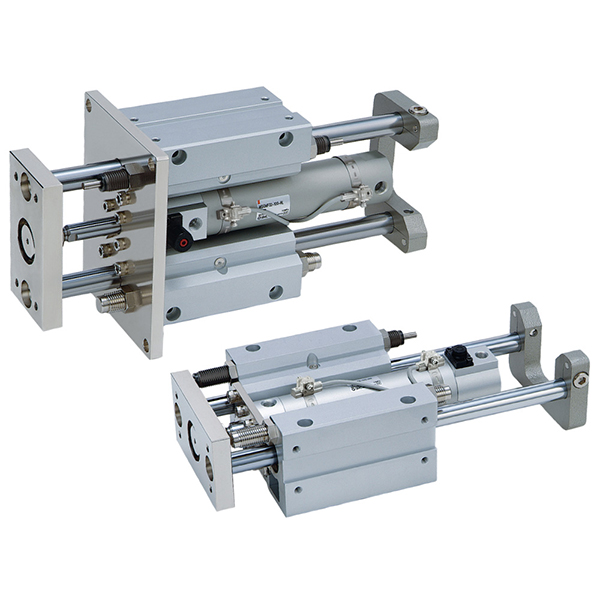

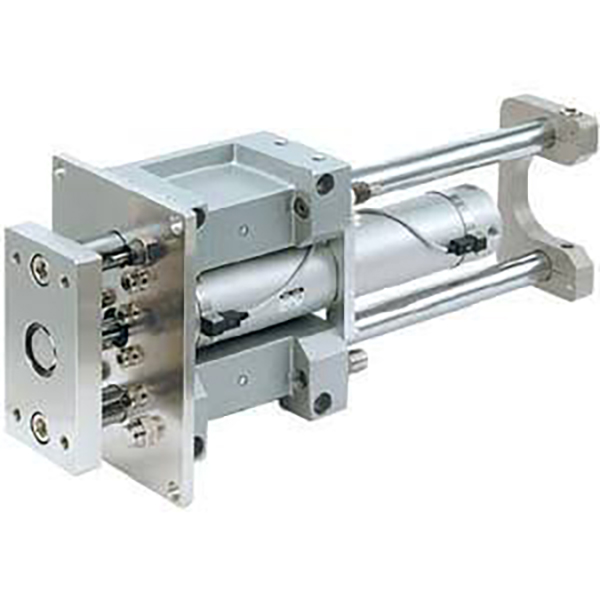

     SOLH MGG serija yra profesionalus sunkiasvoris ilgo eigos kreipiamojo strypo cilindras su apvaliu cilindro vamzdžiu ir išorine dviguba kreipiamojo strypo konstrukcija. Sukurta itin tvirtam, ypač atspariam šoninei apkrovai, stabiliam veikimui ilgą laiką ir didelio tikslumo apsaugai nuo sukimosi, ši serija apima angų dydžius nuo φ20 mm iki φ100 mm ir siūlo du konfigūruojamus modelius: MGGM anglies lydinio slydimo guolio tipą ir MGGL didelio tikslumo rutulinį guolį. Jis specialiai sukurtas ilgo judesio, didelės apkrovos, didelio smūgio ir ekscentriškoms darbo sąlygoms, plačiai taikomas automatizuotose kėlimo, vertimo, stabdymo ir stūmimo stotyse.

Pagrindiniai struktūriniai pranašumai

• Itin didelio standumo ir sunkios apkrovos konstrukcija: MGG serija, turinti storą apvalų cilindrinį vamzdį ir didelio skersmens išorinius dvigubus kreipiamuosius strypus su plataus tarpatramio konstrukcija, užtikrina pramonėje pirmaujantį atsparumą lenkimui, sukimui ir šoninei jėgai. Jo šoninė apkrova daugiau nei 3 kartus viršija įprastų cilindrų apkrovą, užtikrinanti nulinį nusvirimą ilgais judesiais ir nulio poslinkį esant didelėms apkrovoms.

• Pramonėje pirmaujantis ilgalaikis našumas: Visa serija palaiko maksimalų standartinį 1300 mm eigą, gerokai viršijantį MGP ir MGQ serijų eigos ribas. Jis puikiai prisitaiko prie medžiagų pervežimo dideliais atstumais, didelės eigos platformos kėlimo ir ilgesnio linijinio vairavimo scenarijų.

• Dviejų guolių konfigūracijos visiems scenarijams

￮ MGGM (slydimo guolis): Su anglies lydinio slankiojančia įvore, jis pasižymi puikiu atsparumu šoninei apkrovai, smūgiams ir dilimui, todėl yra pirmasis pasirinkimas dirbant sunkiomis apkrovomis, dulkėtomis ir didelio smūgio atšiauriomis darbo sąlygomis.

￮ MGGL (rutulinis guolis): Naudojant didelio tikslumo linijinius rutulinius guolius, pasiekiama itin maža trintis, itin sklandus judesys ir stabilus aukšto dažnio važiavimas dviračiu, idealiai tinka tiksliam ilgo eigos padėties nustatymui ir greitam slenkamam judėjimui.

• Standartinis įmontuotas hidraulinis buferis: Skirtingai nuo įprastų guminių buferių cilindrų, MGG serijoje yra standartinės konfigūracijos dviejų galų įmontuoti hidrauliniai buferiai. Jis efektyviai sugeria didžiulę smūgio energiją, sukuriamą ilgai judant ir dideliu greičiu, pašalindamas susidūrimo triukšmą ir apsaugodamas įrangą bei ruošinius nuo smūgio pažeidimų.

• Itin didelis tikslumas, apsaugantis nuo sukimosi: Pasiekiamas išskirtinis ± 0,02° ~ ± 0,07° tikslumas, apsaugantis nuo sukimosi, o didesni angos dydžiai užtikrina didesnį tikslumą. φ100 mm modelis pasiekia aukščiausią ±0,02° tikslumą, garantuojantį itin stabilų ir patikimą pakartotinį padėties nustatymą.

• Modulinis mažai priežiūros reikalaujantis dizainas: Cilindro korpusas ir kreipiamasis rėmas turi nepriklausomą modulinę struktūrą, leidžiančią atskirai pakeisti cilindro vamzdžio ir stūmoklio komponentus, o tai labai sumažina vėlesnes priežiūros išlaidas. Daugiakrypčių magnetinių jungiklių grioveliai palaiko lankstų padėties aptikimo įrengimą.

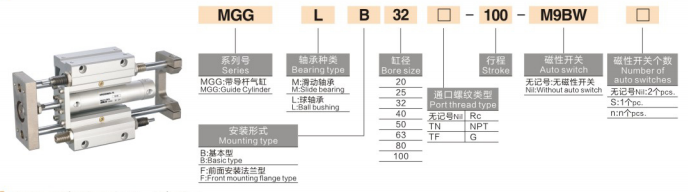

Išsamios modelio pavadinimo taisyklės

Modelių pavyzdžiai: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Standartinių užsakymų nuorodų pavyzdžiai

• MGGM40-300S: 40 mm anga, 300 mm ilgio eiga, slydimo guolio tipas su įmontuotu magnetu

• MGGL25-200J-30S: 25 mm anga, 200 mm standartinis eiga, 30 mm reguliuojamas eiga, tikslus rutulinio guolių tipas

• MGGM63-400F-XB6: 63 mm anga, 400 mm eiga, flanšinis tvirtinimas, aukštai temperatūrai atsparus sunkiasvoris cilindras

Standartiniai pagrindiniai techniniai parametrai

(Standartinės bandymo sąlygos: 20 ℃ normali temperatūra, 0,5 MPa vardinis slėgis)

1. Bendrieji našumo parametrai

• Darbinio slėgio diapazonas: 0,1 ~ 1,0 MPa; Atrodo slėgis: 1,5 MPa

• Aplinkos temperatūra: -10 ℃ ~ 60 ℃ (įprasta aplinka be ledo); -10 ℃ ~ 150 ℃ (-XB6 aukštos temperatūros versija)

• Stūmoklio veikimo greitis: 50 ~ 1000 mm/s, specialiai optimizuotas ilgalaikiam veikimui dideliu greičiu

• Buferinis režimas: Standartinis dviejų galų hidraulinis buferis su galinga smūgio energijos absorbcija

• Tepimo režimas: Nereikalaujantis priežiūros, tinkamas įvairioms pramoninėms aplinkoms

2. Teoriniai traukos duomenys (@0,5 MPa, vienetas: N)

3. Gaminio svorio duomenys (100 mm eiga, vienetas: kg)

MGGM ir MGGL pagrindinio pasirinkimo palyginimas

Montavimo metodai ir tipiniai taikymo scenarijai

1. Dvigubo montavimo parinktys

• Pagrindinis tipas (B): Iš anksto rezervuotos varžtų skylės apačioje ir šoniniuose paviršiuose tiesioginiam tvirtinimui. Pasižymi paprastu surinkimu ir išmontavimu, tinka įprastam horizontaliam ir vertikaliam įrangos išdėstymui.

• Flanšo tipas (F): Priekinė flanšo tvirtinimo konstrukcija, specialiai sukurta vertikaliai stumiant žemyn, traukiant ir pakabinamus krovinius, užtikrinant stabilų apkrovą.

2. Pagrindiniai pramoniniai pritaikymai

• Ilgo eiga kėlimo platforma: Įrangos kėlimas ir vertikalus važiavimas ant darbastalio, palaiko maksimalų 1300 mm itin ilgą eigą, išlaiko nulinį svyravimo stabilumą esant didelei apkrovai.

• Sunkiųjų konvejerių vertimas: Ruošinio vertimas, padėklų perkėlimas ir medžiagų stūmimas dideliais atstumais; puikus antiekscentrinis ir anti-offset veikimas užtikrina pastovų veikimo tikslumą.

• Didelio poveikio sustojimo stotis: Gamybos linijos ruošinio stabdymas, padėties nustatymas ir smūgio ribojimas; standartinis hidraulinis buferis visiškai sugeria momentinę smūgio kinetinę energiją, kad apsaugotų įrangą.

• Bendroji automatika, sunkiasvoris vairavimas: Jig kėlimas, sunkiųjų dalių išmetimas ir ekscentrinis krovinio važiavimas; pakeičia tradicinius padalinto cilindro + sunkiųjų kreipiamųjų stulpų derinius, kad supaprastintų mechaninę struktūrą ir pagerintų sistemos stabilumą.

MGG vs MGP vs MGQ pagrindinių skirtumų palyginimas (raktų pasirinkimo vadovas)

Trijų žingsnių greito pasirinkimo vadovas

1. Skylės dydžio pasirinkimas: Pasirinkite angos dydį pagal faktinę darbo apkrovą. Teorinę trauką išlaikyti ≥ faktinę apkrovą × 1,5; pasilikti 80 % saugos ribą ilgo eigos darbo sąlygoms, kad būtų išvengta strypo nusvirimo ir padėties nukrypimų.

2. Guolių tipo pasirinkimas: rinkitės MGGM slydimo guolį didelės apkrovos, dulkėtoms ir didelio smūgio scenarijams; rinkitės MGGL rutulinį guolį, kad nustatytumėte tikslią ilgo eigos padėtį ir atliktumėte aukšto dažnio ciklinį judėjimą.

3. Funkcinės konfigūracijos pasirinkimas

￮ Itin ilgo eigos poreikis: pirmenybę teikite MGG serijai (maks. 1300 mm eiga, ne tik MGP/MGQ galimybė)

￮ Padėties aptikimo poreikis: Įrenkite S magneto konfigūraciją + kelių krypčių magnetinius jungiklius

￮ Aukštos temperatūros aplinka: pasirinkite -XB6 atsparumą aukštai temperatūrai (-10 ℃ ~ 150 ℃)

Vieno sakinio santrauka

     SOLH MGG serijos tvirtas ilgo eigos kreipiamojo strypo cilindras pasižymi maksimaliu tvirtumu, dideliu atsparumu smūgiams ir pramonėje pirmaujančiu 1300 mm ilgo eigos stabilumu, aprūpintas standartiniu hidrauliniu buferiu ir itin dideliu tikslumu, apsaugančiu nuo sukimosi, todėl tampa optimaliu sprendimu didelės apkrovos, ilgos kelionės ir didelio smūgio automatizuotoms vairavimo stotims.
